MC-H12S
IP camera module
- Производитель:
- Anjoy Vision
- SoC:
- SSC359
- Сенсор:
- IMX577
- В каталоге с:
- 2022
Anjoy Vision
Интеллектуальный AI-модуль 12 Мп
Особенности
- CMOS-сенсор 1/2.3 дюйма, 12 Мп;
- Вычислительная мощность 2T;
- Кодирование H.265+, H.265, H.264;
- Поддержка двух сигналов управления подсветкой: CDS, PWM;
- Программный датчик освещённости: полноцветный режим, ИК-режим, режим двойной подсветки
- Отражение изображения, поддержка HDR
- Глубокая охрана периметра: 4 режима охраны — пересечение линии, вход в зону, выход из зоны, вторжение в зону
- Раздельная детекция и постановка на охрану для автомобилей, немоторных транспортных средств и пешеходов;
- Голосовая связь, голосовые оповещения, пользовательские голосовые сообщения
- Поддержка Onvif;
- Наложение текста
- Фильтрация IP-адресов;
- Поддержка расширения POE;
- Предоставляется SDK (WINDOWS, Android, Linux)
| Модель | MC-H12S |
|---|---|
| SoC | SSC359 ARM Cortex0A53 1.2GHz, внешняя 4G DDR |
| Сенсор изображения | 12 Мп, CMOS 1/2.3" IMX577 |
| Обработка видео | Кодирование видео H.265+/H.265/H.264; битрейт регулируется в диапазоне 0.1M~12Mbps; частота кадров регулируется в диапазоне 1~30 кадр/с; Основной поток: 25@FPS(4000×3000)30@FPS(3840×2160, 3072×2048,2592×1944)60@FPS(2560×1440,2304 |
| Выход изображения | ×1296, 1920×1080, 1280×720); дополнительный поток: 720×480,D1,VGA,640×360; |
| Аудиоинтерфейс | Аудио: 1 линейный вход, 1 выход |
| Обработка аудио | Кодирование G.711; двусторонняя голосовая связь; синхронизация аудио и видео; |
| Интерфейс IRCUT | Встроенная схема переключения IR-CUT; режим день/ночь IR-CUT управляется в автоматическом режиме/внешним управлением/вручную/по расписанию |
| Сетевой интерфейс | 1 Ethernet-интерфейс RJ45, 10/100M с автоопределением скорости; |
| Интерфейс платы подсветки | CDS, ИК с PWM, тёплый свет с PWM; |
| Интерфейс IO | Интерфейс моторизованного зума и автофокуса; требуются вариофокальный объектив, плата управления зумом и программа управления зумом |
| Надёжность | Полная грозозащита цепей питания и сети, соответствие национальному стандарту GB/T17626.5 и международному стандарту IEC61000-4-5 |
| Функции | OSD, передача аудио и видео в реальном времени, алгоритм детекции по периметру, тревога с двойной подсветкой, звуковая тревога; |
| Сетевые протоколы | Сетевые протоколы HTTP/RTSP/DHCP/NTP/ONVIF/P2P и др.; опционально GB28181, RTMP и различные протоколы подключения к NVR; |
| Мобильный просмотр | Мобильный просмотр (iOS, Android) AC18Pro |
| Питание | DC12V |
| Условия эксплуатации | -40~+85℃ |

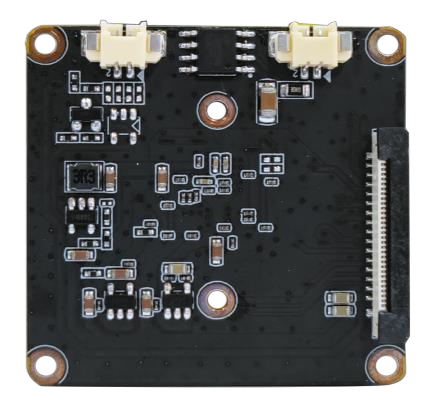

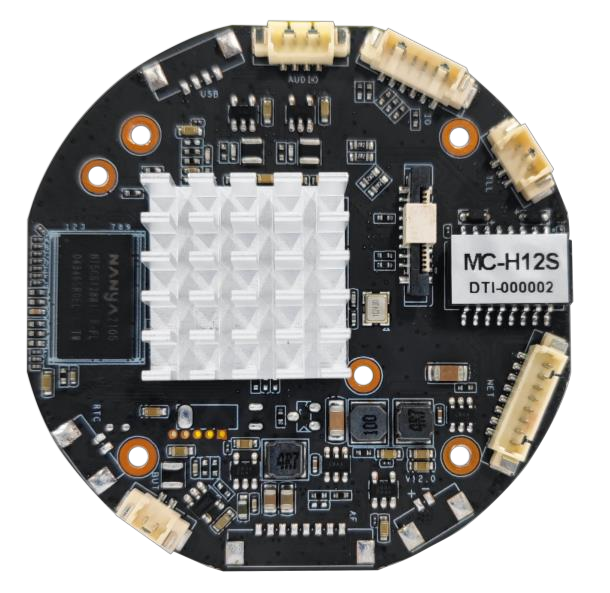

Фото
Файлы

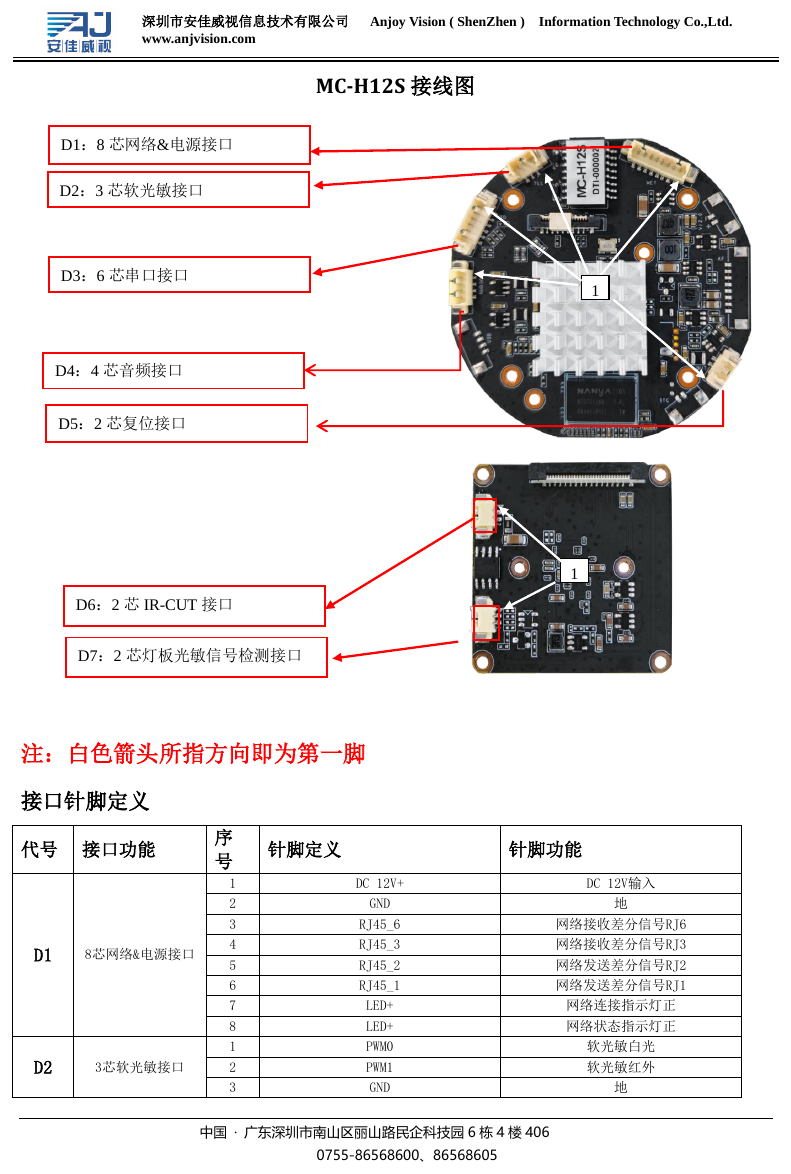

- MC-H12S-pinout-1.png (распиновка, 315 KB)

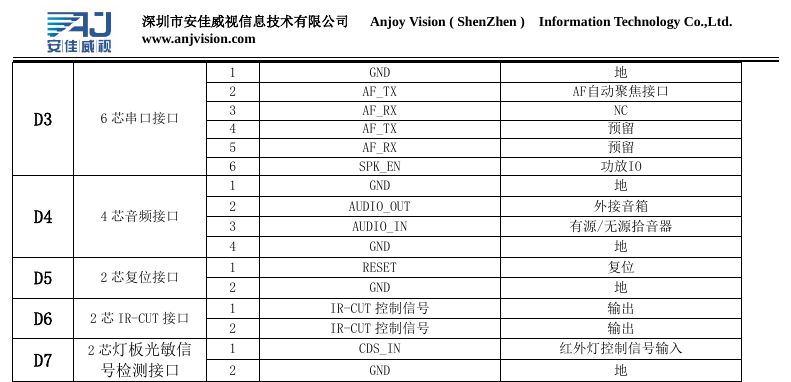

- MC-H12S-pinout-2.png (распиновка, 59 KB)
- MC-H12S-spec-sheet.pdf (документ, 127 KB)
- MC-H12S-wiring-diagram.pdf (документ, 231 KB)
