MC-K10H
Intelligent analysis module
- Производитель:
- Anjoy Vision
- SoC:
- SSC377D
- В каталоге с:
- 2024
Anjoy Vision
Модуль 4 Мп с детекцией дыма и огня
Особенности
- CMOS-сенсор 1/3 дюйма, 4 Мп;
- Кодирование H.265+, H.265, H.264;
- Программный датчик освещённости: полноцветный режим
- Интеллектуальный анализ: детекция дыма и огня
- Голосовая связь, голосовые оповещения, пользовательские голосовые сообщения
- Отражение изображения, цифровой WDR
- Поддержка Onvif;
- Фильтрация IP-адресов, белые и чёрные списки
- Автофокус и PTZ
- Возможно расширение: карта TF, WIFI, 4G, 1 кан. тревожного входа и выхода IO
| Модель | MC-K10H |
|---|---|
| SoC | SSC377D |
| Сенсор изображения | 4 Мп, CMOS 1/3" |
| Обработка видео | Кодирование видео H.265+/H.265/H.264; битрейт регулируется в диапазоне 0.1M~6Mbps; частота кадров регулируется в диапазоне 1~25 кадр/с; |
| Выход изображения | Основной поток: 25FPS@(2560×1440, 2304×1296, 1920×1080, 1280×720, 1944×1944, 1200×1200); дополнительный поток: D1, VGA, 640×360; |
| Аудиоинтерфейс | Аудио: 1 линейный вход, 1 выход |
| Обработка аудио | Кодирование G.711; двусторонняя голосовая связь; синхронизация аудио и видео; |
| Интерфейс IRCUT | Встроенная схема переключения IR-CUT; режим день/ночь IR-CUT управляется в автоматическом режиме/внешним управлением/вручную/по расписанию |
| Сетевой интерфейс | 1 Ethernet-интерфейс RJ45, 10/100M с автоопределением скорости; |
| Интерфейс платы подсветки | Тёплый свет с PWM; |
| Надёжность | Полная грозозащита цепей питания и сети, соответствие национальному стандарту GB/T17626.5 и международному стандарту IEC61000-4-5 |
| Дополнительные функции | Хранение на карте TF: до 512G; расширяется 1 выходом IO; интерфейс 458 |
| Функции | OSD, передача аудио и видео в реальном времени, детекция дыма и огня, звуковая тревога; |
| Сетевые протоколы | Сетевые протоколы HTTP/RTSP/DHCP/NTP/ONVIF и др. |
| Питание | Вход питания DC12V, потребление 130mA |
| Условия эксплуатации | -40~+65℃ |
| Размеры | 38 (Д) * 38 (Ш) |

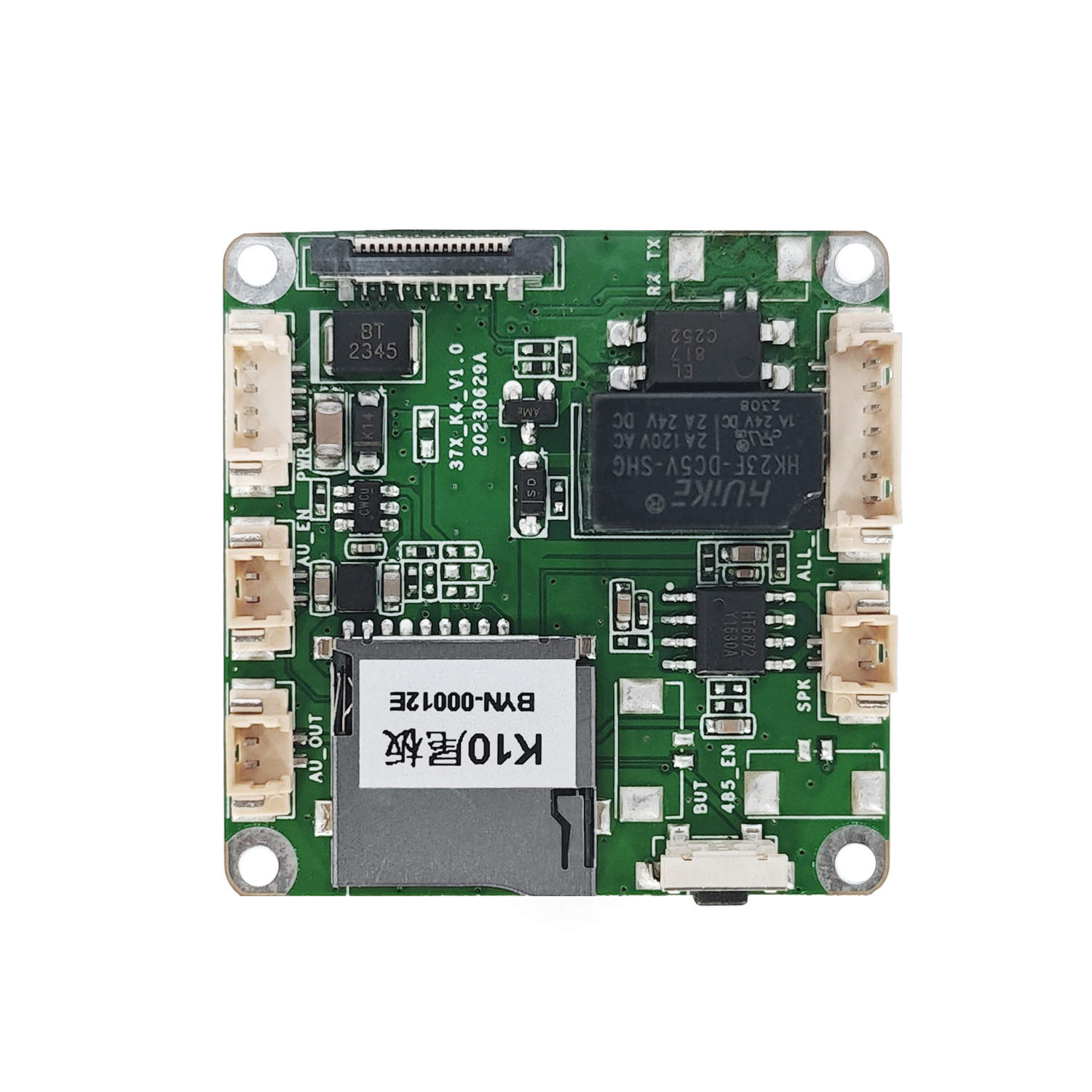

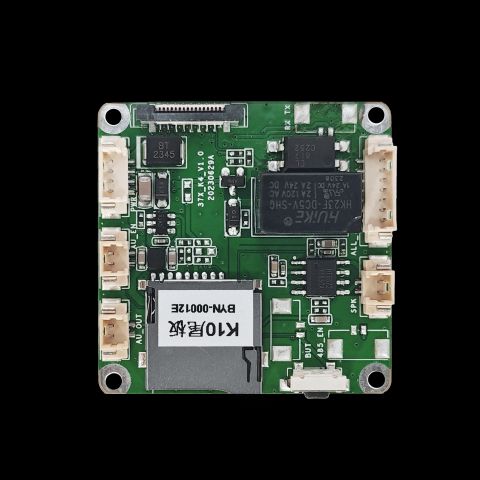

Фото
Файлы
- MC-K10H-pinout-1.png (распиновка, 224 KB)

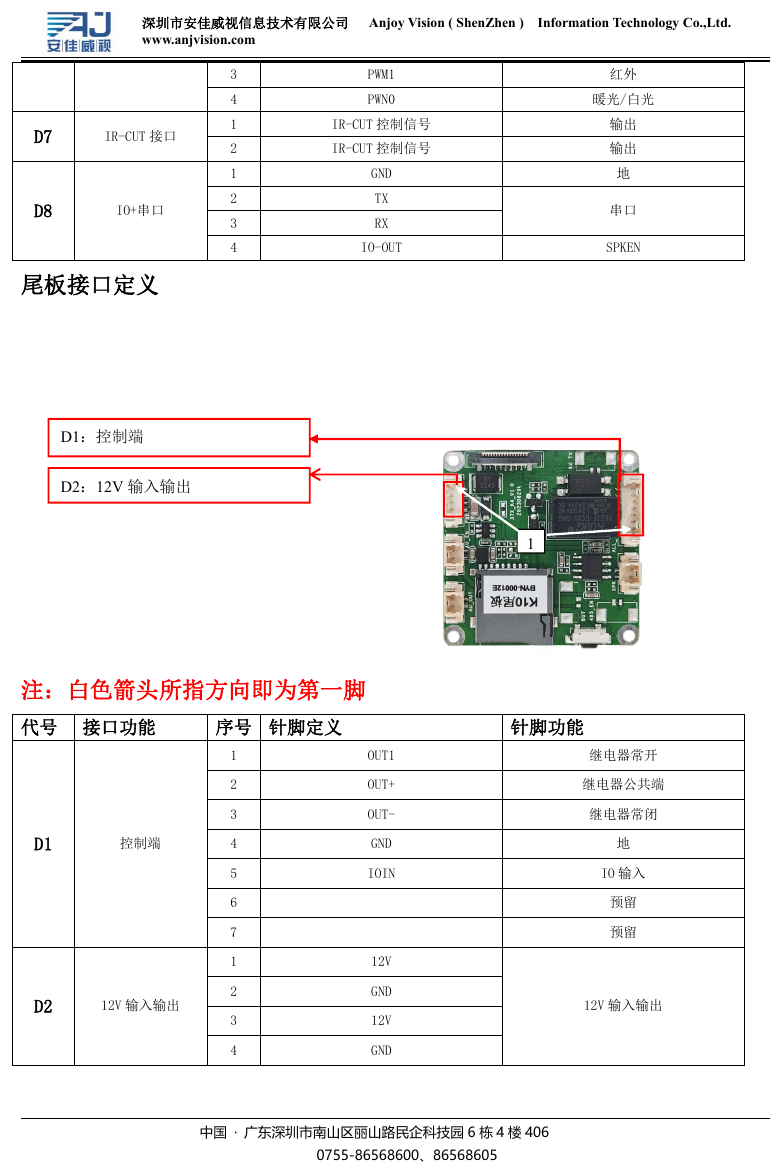

- MC-K10H-pinout-2.png (распиновка, 169 KB)
- MC-K10H-pinout-3.png (распиновка, 224 KB)

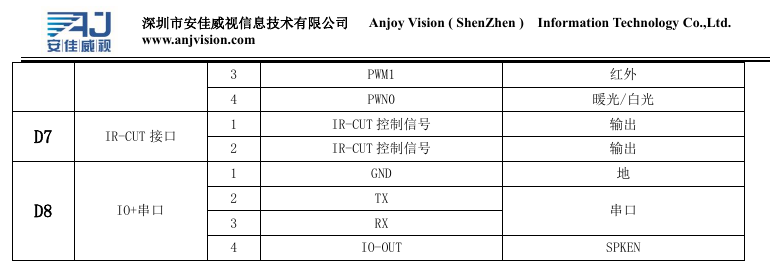

- MC-K10H-pinout-4.png (распиновка, 36 KB)

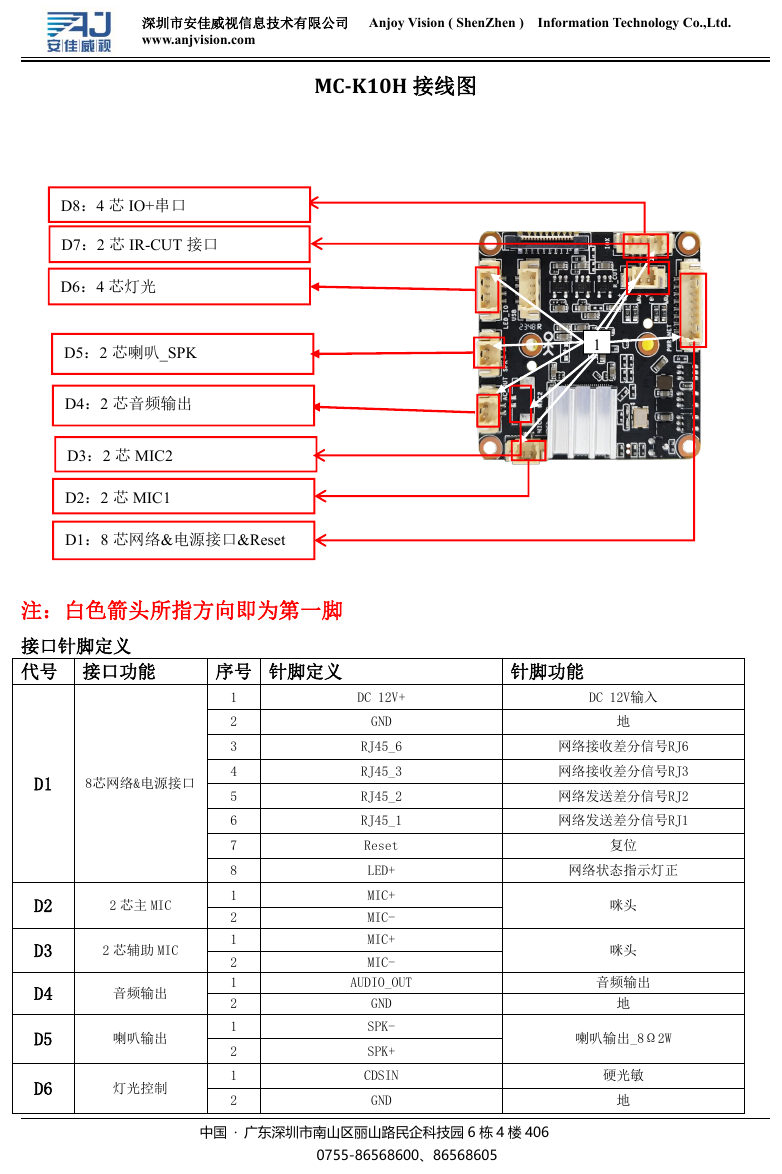

- MC-K10H-pinout-5.png (распиновка, 224 KB)
- MC-K10H-spec-sheet.pdf (документ, 164 KB)
- MC-K10H-wiring-diagram.pdf (документ, 423 KB)
- MC-K10H-spec-sheet-2.pdf (документ, 73 KB)
- MC-K10H-wiring-diagram-2.pdf (документ, 321 KB)
- MC-K10H-wiring-diagram-3.pdf (документ, 321 KB)
- MC-K10H-spec-sheet.docx (документ, 15 KB)
