AHB8004T-GL
Плата DVR 4ch 8MP AHD · DVR Board
- Производитель:
- Xiongmai
- SoC:
- Hi3521D
- ID устройства:
- 0000020D, C638020D
- В каталоге с:
- 2018
Xiongmai
Плата DVR 4ch 8MP AHD
Особенности
- Поддержка кодирования H.265+, сверхнизкий битрейт
- Поддержка одновременного вывода Full HD на VGA и HDMI
- Поддержка ONVIF; подключение сторонних устройств
- Поддержка различных облачных технологий, прохождения NAT, отправки тревожных уведомлений на телефон и других функций
- Поддержка веб-интерфейса, CMS, ПО управления центральной платформой MYEYE, предоставляется SDK для разработки
- Поддержка различных мобильных устройств для мониторинга (iOS, Android)
- Удалённый доступ, с DNS (ARSP), простой удалённый мониторинг
- Поддержка UTC: сигнал управления и видеопоток передаются по одному коаксиальному кабелю
- Поддержка шести типов сигнала XVI/AHD/TVI/CVI/CVBS/IP
- Интеллектуальный анализ: охрана периметра, оставленные предметы, диагностика видео, интеллектуальное быстрое воспроизведение и интеллектуальный поиск
| Модель | AHB8004T-GL |
|---|---|
| Система | Основной процессор / Hi3521D |
| Интерфейс | Интерфейс управления / поддержка графического меню с 16-битным цветом и управления мышью |
| Предпросмотр | 1/4/8/9 |
| Видео | Кодек / H.265+ |
| Качество мониторинга | VGA (до 1080P); HDMI (до 4K) |
| Возможности просмотра | 4*8M@15fps（AHD）/4*5M@20fps(6 в 1)/4*4M(6 в 1) |
| Возможности кодирования | 4*8M@8fps (AHD) / 4*5M@14fps (6 в 1) / 4*4M@18fps (6 в 1) / 4*3M@21fps (6 в 1) / 4*1080P (6 в 1) |
| Возможности декодирования | 4*8M@8fps (AHD) / 4*5M@14fps (6 в 1) / 4*4M@18fps (6 в 1) / 4*3M@21fps (6 в 1) / 4*1080P (6 в 1) |
| Мультирежимный вход | аналог: 4*8M; 4*5M; цифро-аналоговое преобразование: поддерживается (кроме гибридного режима 4+4); гибрид: 4*5M (аналог)+4*5M (сеть); 2*4K (аналог)+2*4K (сеть); сеть: 8*1080P+8*960P; 4*5M; 3*5M |
| Детекция движения | На каждом экране можно задать 192 (16*12) зоны детекции; многоуровневая настройка чувствительности (только локальные каналы) |
| Аудио | Сжатие аудио / G.711A |
| Двусторонняя связь | Поддерживается |
| Запись и воспроизведение | Режим записи / ручной > тревога > детекция движения > по расписанию |
| Локальное воспроизведение | 4 канала (режим аналогового входа) |
| Режим поиска | Поиск по времени, календарю, событию, каналу |
| Хранение и резервное копирование | Хранение видео / HDD, сеть |
| Режим резервного копирования | Сеть, жёсткий диск USB, USB-рекордер, SATA-рекордер |
| Внешний интерфейс | Видеовход / 4 канала BNC |
| Видеовыход | 1 канал VGA, 1 канал HDMI |
| Сквозной видеовыход | N/A |
| Аудиовход | 4ch |
| Аудиовыход | 1ch |
| Тревожный вход | 0 (возможно расширение до 4 каналов) |
| Тревожный выход | 0 (расширяется до 1 канала) |
| Сетевой интерфейс | RJ45 10M/100M |
| Управление PTZ | 1*RS485, поддержка различных протоколов PTZ |
| USB | 2 порта USB 2.0 |
| HDD | 2* порта SATA (до 8TB на диск) |
| Беспроводная связь | 3G, WIFI (расширение через USB) |
| Общие | Питание / 12V/4A / Энергопотребление |
| Условия эксплуатации | Температура: 0℃ — +55℃, влажность: 10% — 90%, давление: 86kpa — 106kpa |
| Размеры | 178mm*87mm |
| Вес | 140g |
Фото
Файлы

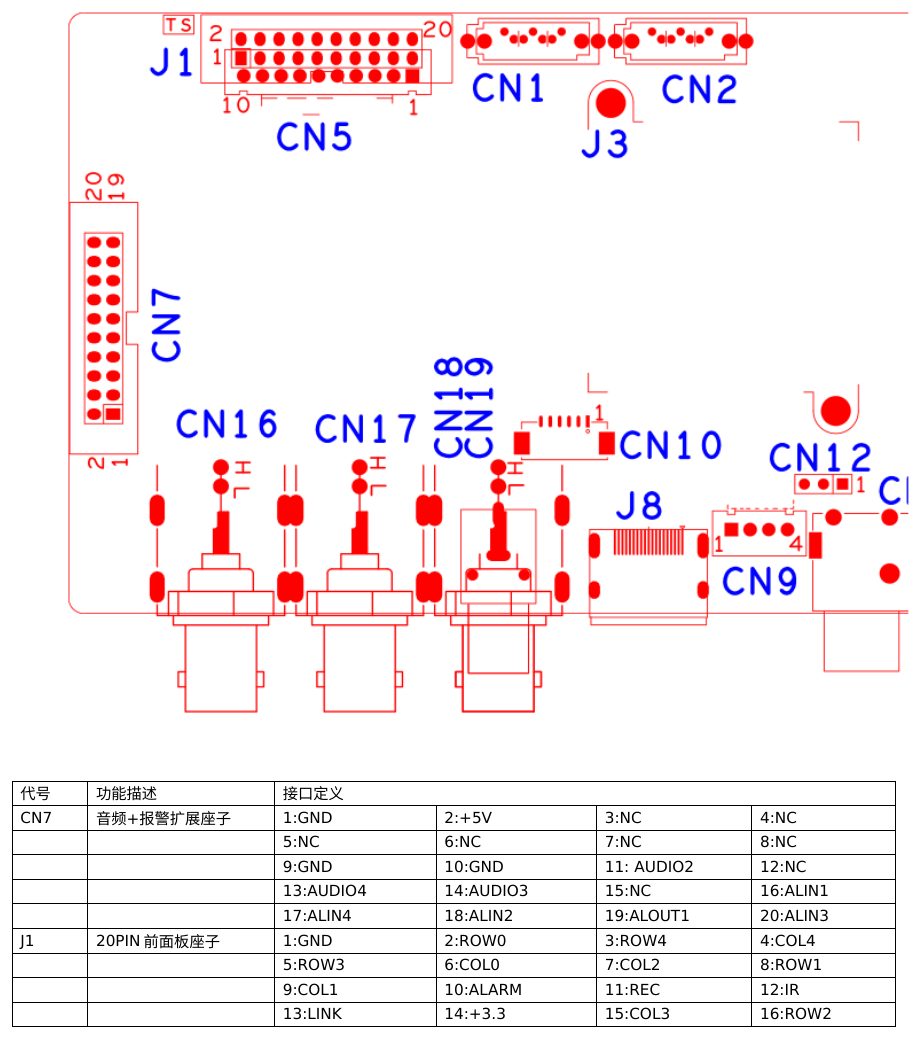

- AHB8004T-GL-pinout-1.png (распиновка, 137 KB)

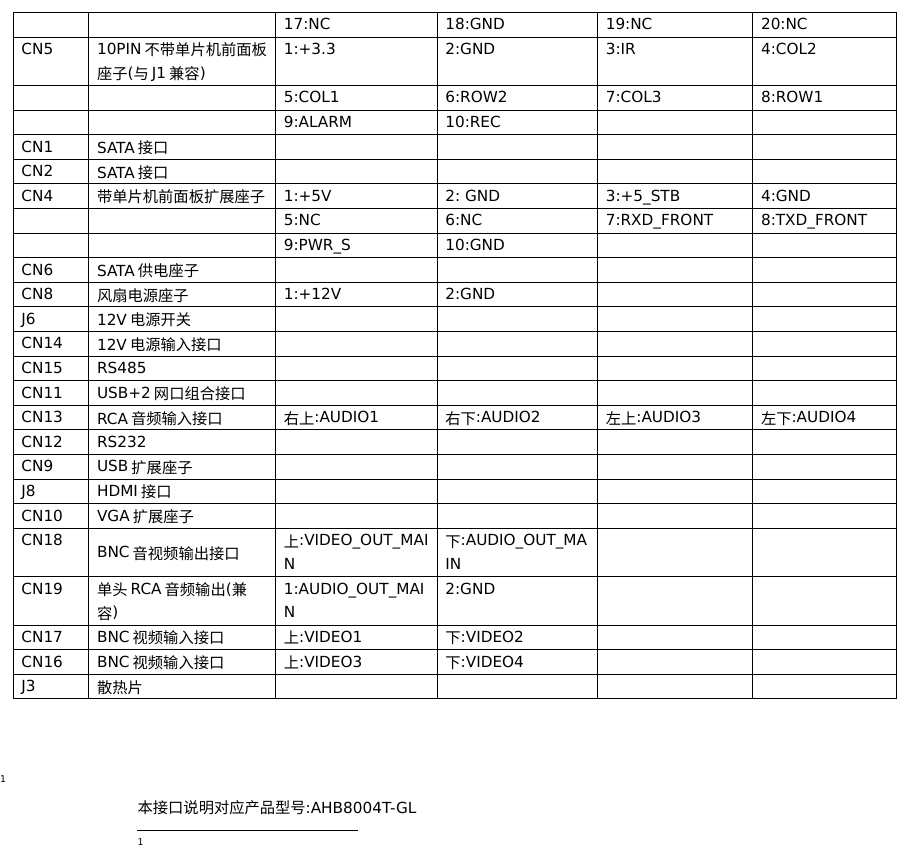

- AHB8004T-GL-pinout-2.png (распиновка, 110 KB)
- AHB8004T-GL-datasheet.pdf (документ, 167 KB)
- AHB8004T-GL-interface-zh.doc (документ, 160 KB)
- AHB8004T-GL-interface-zh.pdf (документ, 186 KB)

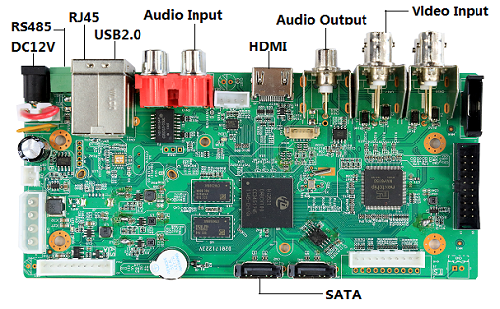

- interface-1.png (распиновка, 308 KB)
