AHB8032F4-GS
32-канальная плата DVR AHD 5M · H.265 XVI DVR Board
- Производитель:
- Xiongmai
- SoC:
- Hi3531D
- ID устройства:
- 0000020W
- В каталоге с:
- 2019
Xiongmai
32-канальная плата DVR AHD 5M
Особенности
- Поддержка кодирования H.265+, сверхнизкий битрейт
- Поддержка одновременного вывода Full HD на VGA и HDMI
- Поддержка ONVIF; подключение сторонних устройств
- Поддержка различных облачных технологий, прохождения NAT, отправки тревожных уведомлений на телефон и других функций
- Поддержка веб-интерфейса, CMS, ПО управления центральной платформой MYEYE, предоставляется SDK для разработки
- Поддержка мониторинга с различных телефонов и планшетов (iOS, Android)
- Удалённый доступ, с DNS (ARSP), простой удалённый мониторинг
- Поддержка UTC: сигнал управления и видеопоток передаются по одному коаксиальному кабелю
- Поддержка шести типов сигнала XVI/AHD/TVI/CVI/CVBS/IP
- Интеллектуальный анализ: охрана периметра, оставленные предметы, диагностика видео, интеллектуальное быстрое воспроизведение и интеллектуальный поиск
| Модель | AHB8032F4-GS |
|---|---|
| Система | Основной процессор / Hi3531D*2 |
| Интерфейс | Интерфейс управления / поддержка графического меню с 16-битным цветом и управления мышью |
| Предпросмотр | 1/4/8/9/16/32 |
| Видео | Кодек / H.265+ |
| Качество мониторинга | VGA (до 1080P); HDMI (до 1080P) |
| Возможности просмотра | 32*4K-N@15fps (6 в 1); 32*5M@12fps (6 в 1); 32*4M@15fps (6 в 1); 32*3M@18fps (6 в 1); 32*1080P (6 в 1) |
| Возможности кодирования | 32*4K-N@7fps (AHD); 32*5M@6fps (6 в 1); 32*4M@8fps (6 в 1); 32*3M@10fps (6 в 1); 32*1080P@15fps (6 в 1) |
| Возможности декодирования | 8*4K-N@7fps(AHD) ； 8*5M@6fps(6 в 1)；16*4M@8fps(6 в 1) ； 16*3M@10fps(6 в 1)；16*1080P@15fps(6 в 1) |
| Мультирежимный вход | аналог: 32*5M; 32*4M; цифро-аналоговое преобразование: поддерживается; сеть: 32*1080P; 16*3M; 8*5M |
| Детекция движения | На каждом экране можно задать 192 (16*12) зоны детекции; многоуровневая настройка чувствительности (только локальные каналы) |
| Аудио | Сжатие аудио / G.711A |
| Двусторонняя связь | Поддерживается |
| Запись и воспроизведение | Режим записи / ручной > тревога > детекция движения > по расписанию |
| Локальное воспроизведение | 8/16 каналов (режим аналогового входа) |
| Режим поиска | Поиск по времени, календарю, событию, каналу |
| Хранение и резервное копирование | Хранение видео / HDD, сеть |
| Режим резервного копирования | Сеть, жёсткий диск USB, USB-рекордер, SATA-рекордер |
| Внешний интерфейс | Видеовход / 32 канала BNC |
| Видеовыход | 1 канал VGA, 1 канал HDMI |
| Сквозной видеовыход | N/A |
| Аудиовход | 0 (расширяется до 16 каналов) |
| Аудиовыход | 0 (расширяется до 1 канала) |
| Тревожный вход | 0 (расширяется до 16 каналов) |
| Тревожный выход | 0 (возможно расширение до 4 каналов) |
| Сетевой интерфейс | RJ45 10M/100M/1000M |
| Управление PTZ | Поддержка различных протоколов PTZ |
| USB | 2 порта USB 2.0 |
| HDD | 4 порта SATA (до 8TB на каждый) |
| Беспроводная связь | 3G, WIFI (расширение через USB) |
| Общие | Питание / 12V/6A / Потребляемая мощность |
| Условия эксплуатации | Температура: 0℃ — +55℃, влажность: 10% — 90%, давление: 86kpa — 106kpa |
| Размеры | 294mm*147mm |
| Вес | 470g |
Фото
Файлы

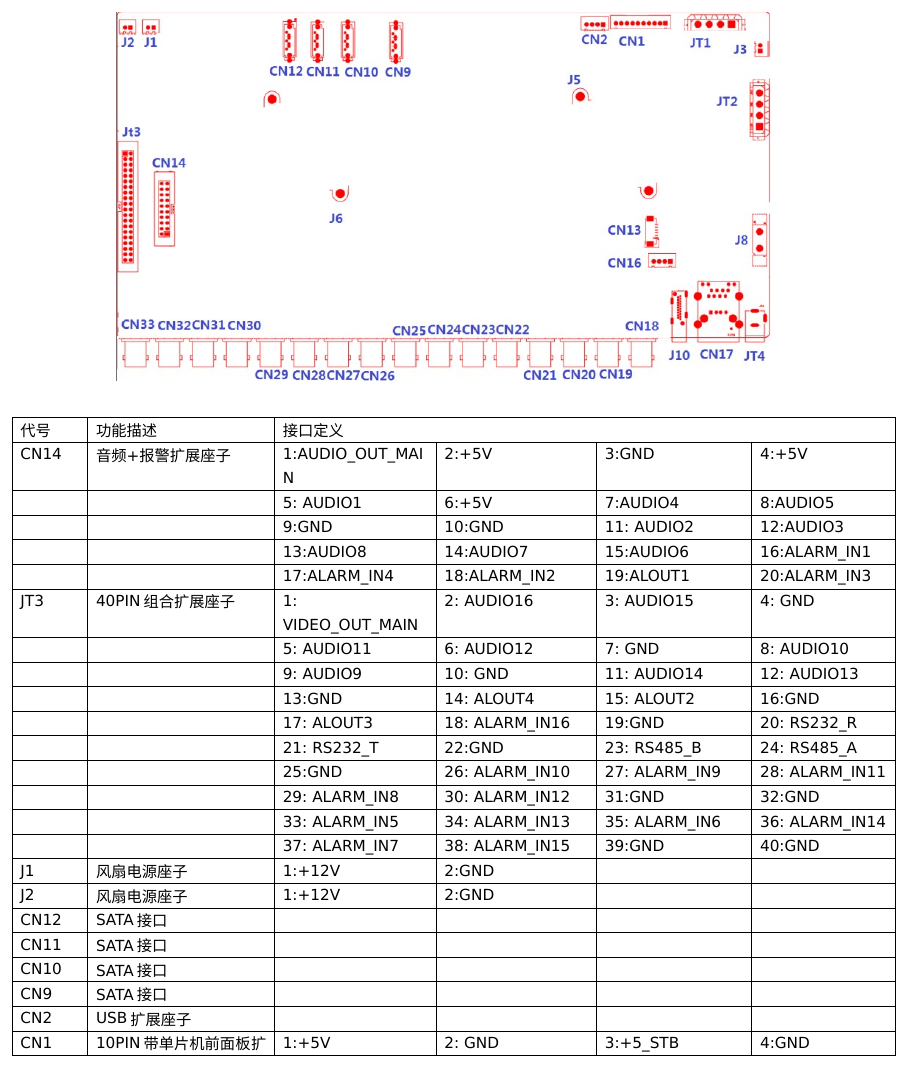

- AHB8032F4-GS-pinout-1.png (распиновка, 241 KB)

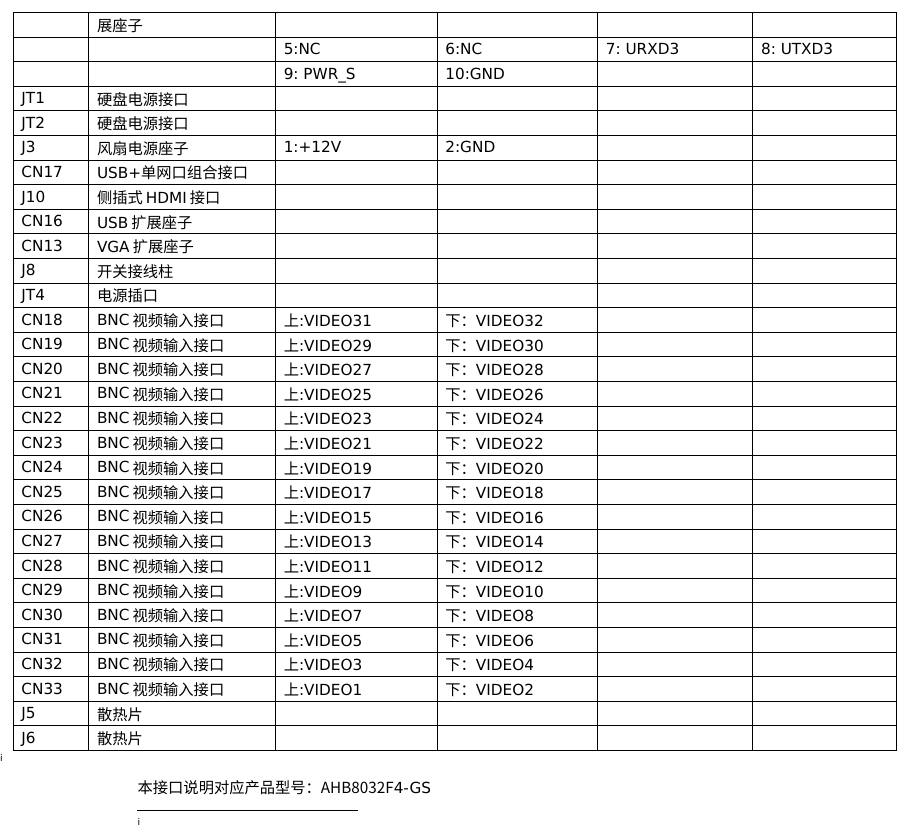

- AHB8032F4-GS-pinout-2.png (распиновка, 146 KB)
- AHB8032F4-GS-datasheet.pdf (документ, 325 KB)
- AHB8032F4-GS-interface-zh.docx (документ, 101 KB)
- AHB8032F4-GS-interface-zh.pdf (документ, 219 KB)

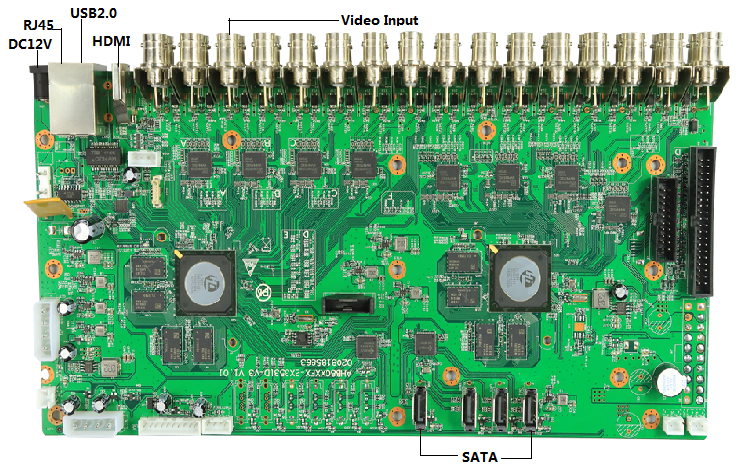

- interface-1.png (распиновка, 753 KB)
