AHB80N16T-GS-V4
DVR Board
- Производитель:
- Xiongmai
- ID устройства:
- C6380248
- В каталоге с:
- 2023
JFTech
16-канальная плата ADVR 4K-N, серия V4
Поддержка кодирования H.265+, сверхнизкий битрейт, совместимость с окружением H.264
Поддержка одновременного вывода Full HD на VGA и HDMI
Поддержка ONVIF; подключение сторонних устройств
Поддержка различных облачных технологий, прохождения NAT, отправки тревожных уведомлений на телефон и других функций
Поддержка веб-интерфейса, CMS, ПО управления центральной платформой MYEYE, предоставляется SDK для разработки
Поддержка мобильного мониторинга на разных платформах (iPhone, Android)
Удалённый доступ, с DNS (ARSP), простой удалённый мониторинг
Поддержка UTC: сигнал управления и видеопоток передаются по одному коаксиальному кабелю
Поддержка шести типов сигнала XVI/AHD/TVI/CVI/CVBS/IP
Поддержка интеллектуального анализа: обнаружение людей, обнаружение лиц, обнаружение автомобилей
| Основной процессор | NT98336 |
|---|---|
| Предпросмотр | 1/4/8/9/16 |
| Кодек | H.265+ |
| Качество мониторинга | HDMI (до 4K) |
| Возможности просмотра | 16*4K @7.5fps (6 в 1) / 16*5M@12.5fps (6 в 1) / 16*4M@15fps (6 в 1) / 16*3M@18fps (6 в 1) / 16*1080P (6 в 1) |
| Возможности кодирования | 16*4K @4fps (6 в 1) / 16*5M@6fps (6 в 1) / 16*4M@9fps (6 в 1) / 16*3M@10fps (6 в 1) / 16*1080P@16fps (6 в 1) |
| Возможности декодирования | 4*4K@4fps (6 в 1) / 4*5M@6fps (6 в 1) / 4*4M@9fps (6 в 1) / 4*3M@10fps (6 в 1) / 4*1080P @16fps (6 в 1) |
| Мультирежимный вход | Аналог: 16*4K; 16*5M Гибрид: 16*4K (аналог)+16*4K (сеть) Сеть: 16*4K; 16*5M |
| Детекция движения | На каждом экране можно задать 192 (16*12) зоны детекции; многоуровневая настройка чувствительности (только локальные каналы) |
| Коаксиальный звук | G.711A |
| Сжатие аудио | Поддерживается |
| Двусторонняя связь | Поддерживается |
| Режим записи | Вручную > тревога > детектор движения > по расписанию |
| Локальное воспроизведение | 4K: 4 канала; 5M: 16 каналов (режим аналогового входа) |
| Режим поиска | Поиск по времени, календарю, событию, каналу |
| Хранение видео | HDD, сеть |
| Режим резервного копирования | Сеть, жёсткий диск USB, USB-рекордер, SATA-рекордер |
| Видеовход | 16 каналов BNC |
| Видеовыход | 1 канал HDMI (с возможностью расширения на 1 канал VGA) |
| Сквозной видеовыход | Н/Д |
| Аудиовход/выход | 2 (расширяется до 6 каналов)/1 |
| Тревожные входы/выходы | 0 (расширяется до 4 каналов)/0 (расширяется до 1 канала) |
| Сетевой интерфейс | RJ45 10M/100M с автоопределением |
| Управление PTZ | 1*RS485, поддержка различных протоколов PTZ |
| USB | 2 порта USB 2.0 |
| HDD | 2 порта SATA (макс. 14TB на каждый) |
| Беспроводная связь | 3G, WIFI (расширение через USB) |
| Питание | 12V/4A |
| Потребляемая мощность | <15W (без HDD) |
| Условия эксплуатации | Температура: 0℃ — +55℃, влажность: 10% — 90%, давление: 86kpa — 106kpa |
| Размеры | 239mm*81.5mm |
| Вес | 222g |

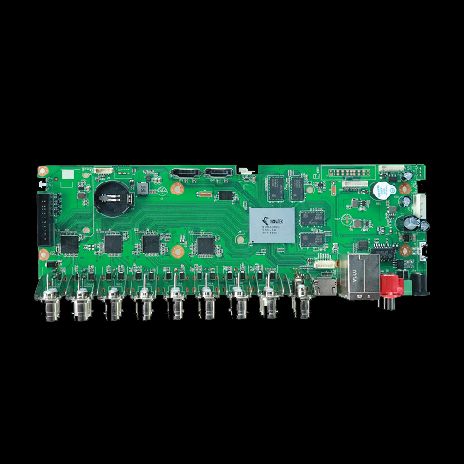

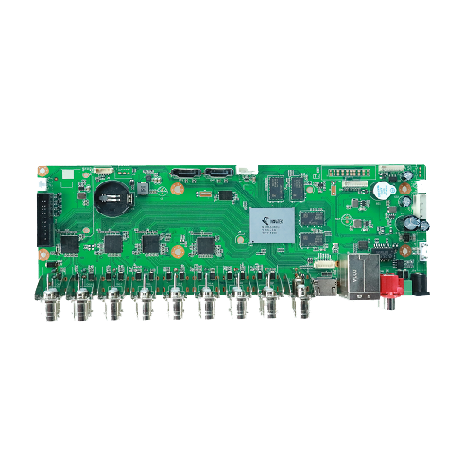

Фото
Файлы

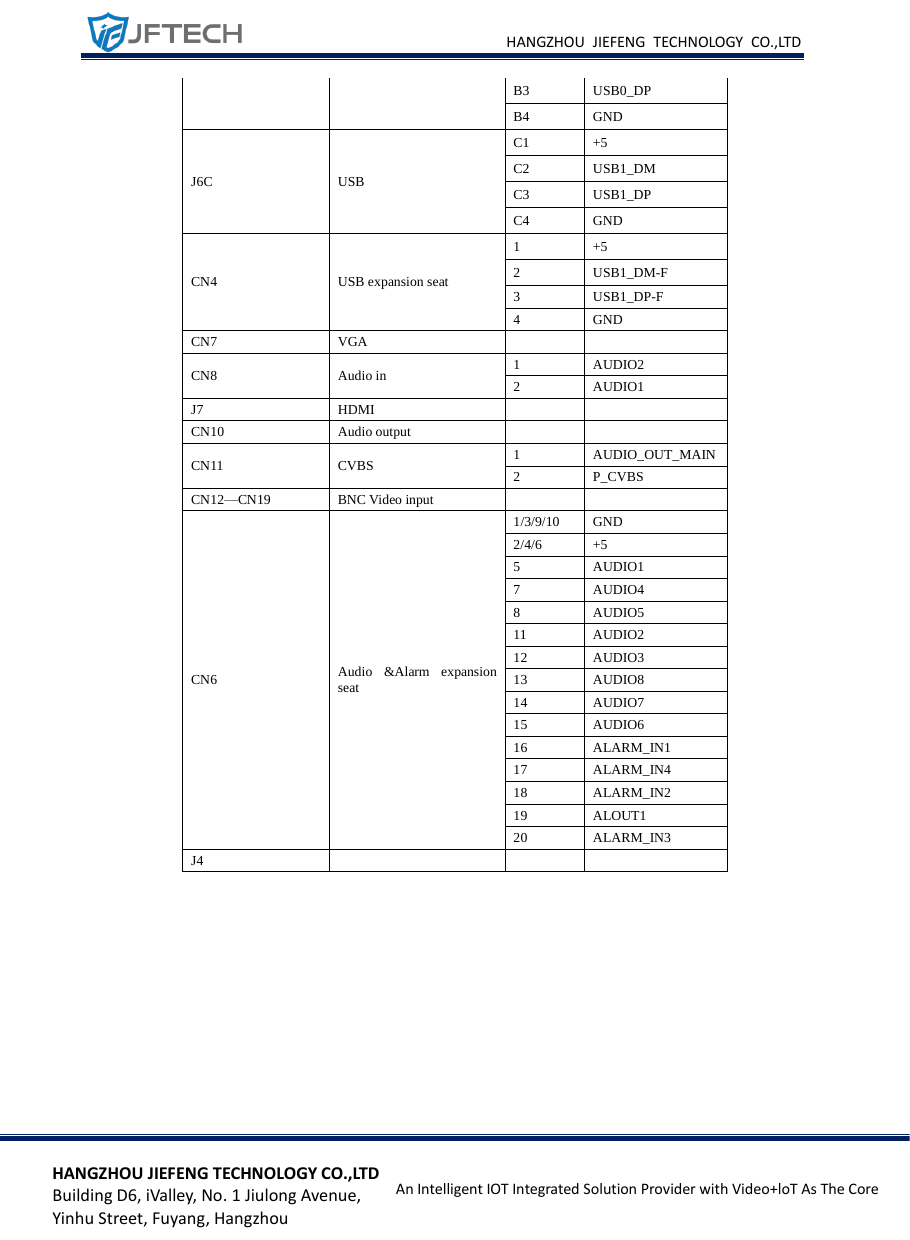

- AHB80N16T-GS-V4-pinout-3.png (распиновка, 82 KB)

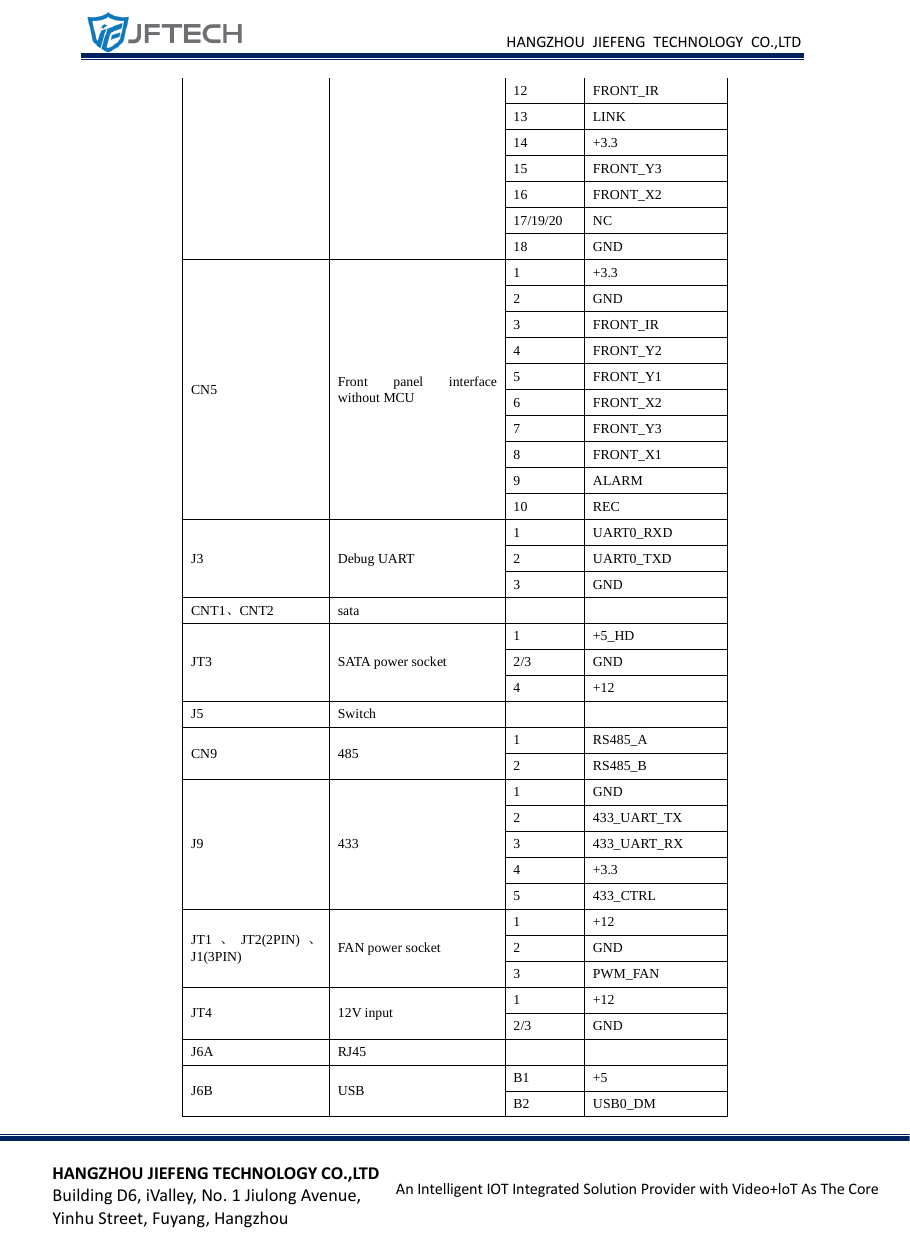

- AHB80N16T-GS-V4-pinout-2.png (распиновка, 91 KB)

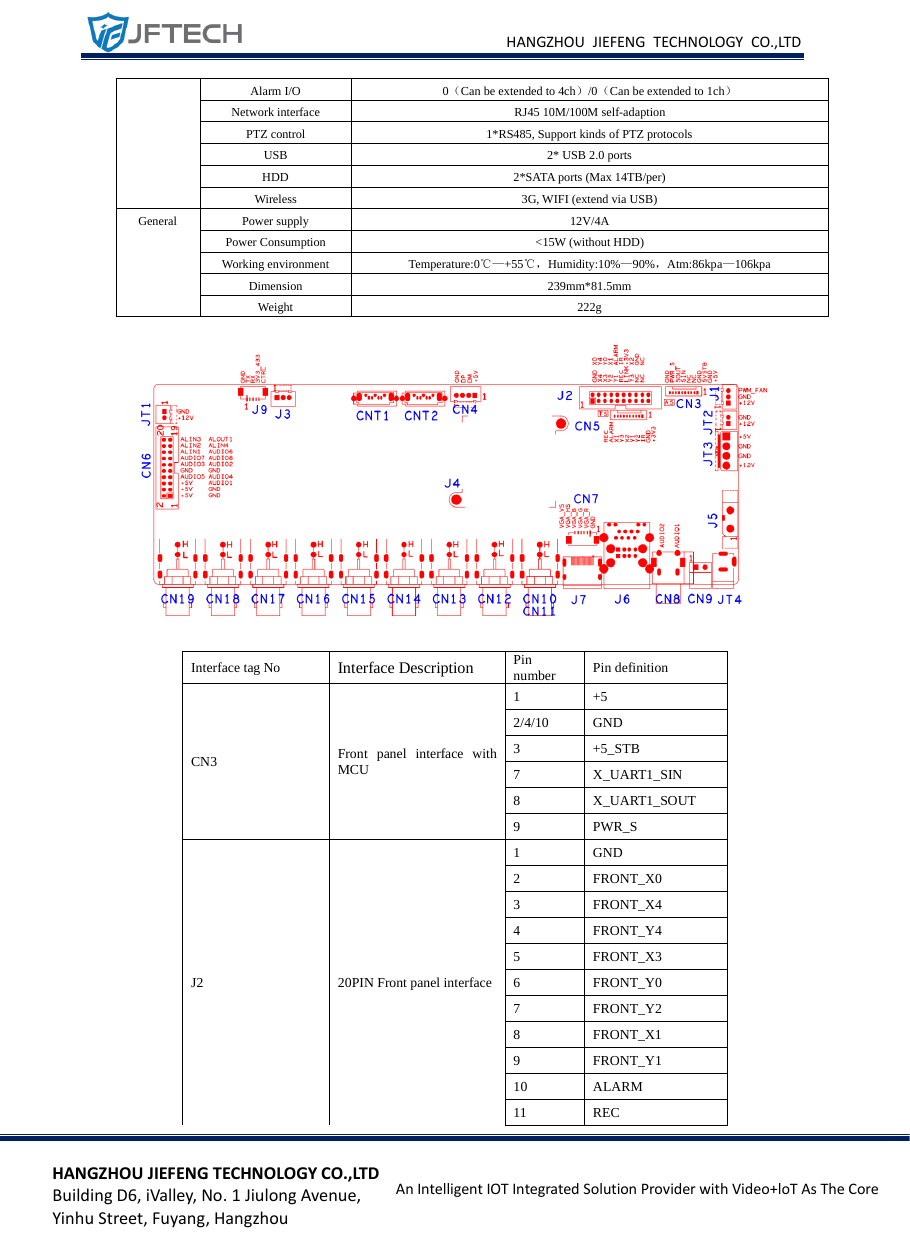

- AHB80N16T-GS-V4-pinout-1.png (распиновка, 152 KB)
- AHB80N16T-GS-V4.pdf (документ, 446 KB)
