IPG-54H20PL-S
Сетевой модуль камеры 2.0M с CMOS Starlight · IP Camera Module
- Производитель:
- Xiongmai
- SoC:
- HI3516CV100
- Сенсор:
- IMX291
- ID устройства:
- 00002532
- В каталоге с:
- 2015
cctvsp.ru
Модуль для IP камеры IPG-54H20PL-S (Hi3516c+IMX291) 2Мп
Модуль для IP камеры 2Мп. Сенсор 1/2.8'' Sony Starvis IMX291 Back-Illuminated CMOS image Sensor, процессор HiSilicon Hi3516C Professsional HD IP, разрешение 1920x1080 25 кадров в сек (realtime). Применяется в уличных и внутренних камерах элитной серии и серии Low Illumination. Это одноплатный модуль, имеет стандартные размеры 38x38мм и применяется в камерах со стандартными посадочными местами.
Примечание: модуль снят с производства, вместо него теперь выпускается модель IVG-HP203Y-AE на том же сенсоре IMX291 2Мп, но с более мощным процессором Hi3516Cv300 с поддержкой видеоаналитики и сжатия h265. Если мощный процессор и видеоаналитика не требуется, для вас может подойти модель IPG-85HE20PY-S на более новом сенсоре IMX307 2Мп и процессоре Hi3516Ev100 (20fps) с поддержкой h265.
Пришёл на замену снятому с производства 2Мп IP Модулю IPG-53H20PL-S (Hi3516C+IMX322), имеет улучшенные показатели картинки, особенно в ночное время. Полностью с ним совместим.
| Матрица | 1/2.8'' Sony Starvis IMX291 Back-Illuminated CMOS image Sensor |
|---|---|
| Разрешение | 2Mp (1920x1080) |
| Чувствительность | День 0.01Лк/Ночь 0.001Лк (F1.2)/0 Лк с ИК |
| Процессор | HiSilicon Hi3516C Professsional HD IP Camera SoC |
Xiongmai
Сетевой модуль камеры 2.0M с CMOS Starlight
Особенности
- CMOS-сенсор 1/2.8" IMX291
- Основной поток: 1920*1080, 1280*720; дополнительный поток: 704*576
- Поддержка 3D DNR, DWDR
- Поддержка ONVIF
- Поддержка мобильного видеонаблюдения (iOS, android)
- Поддержка Web, CMS, ПО управления платформой MYEYE, предоставляется SDK
- Поддержка облачного сервиса, прохождения NAT, отправки тревожных уведомлений на телефон и т. п.
| Характеристики | IPG-54H20PL-S |
|---|---|
| Архитектура системы | Встроенная RTOS, двухъядерный 32-битный DSP (Hi3516C), чисто аппаратное сжатие, сторожевой таймер; |
| Сенсор | 1/2.8" CMOS-сенсор IMX291 |
| Освещённость | Цвет 0.0001Lux@F1.2; ч/б 0.0001Lux@F1.2 |
| Сжатие видео | H.265X/H.264, двойной поток, формат AVI; битрейт регулируется от 0.1M до 8Mpbs; частота кадров регулируется от 1 до 25 кадров/с |
| Вывод изображения | основной поток: 1920*1080, 1280*720; дополнительный поток: 704*576 |
| Сетевое подключение | 1 RJ45, адаптивный Ethernet-интерфейс 10/100M; поддержка сетевых протоколов RTSP / FTP / PPPOE / DHCP / DDNS / NTP / UPnP |
| Прочие интерфейсы | 1 внешний сигнал, 1 IR-CUT, поддержка связи входного сигнала фоторезистора с изображением, IR-CUT и ИК-подсветкой |
| Грозозащита | Комплексная грозозащита питания, сети и POE в соответствии с национальным стандартом GB/T17626.5 и международным стандартом IEC61000-4-5. |
| Особенности | Поддержка веб-настройки, OSD, передачи видео в реальном времени, мобильного видеонаблюдения; при срабатывании детектора движения — всплывающее уведомление и связанные действия в центре тревог; поддержка захвата JPEG; поддержка единого клиентского ПО удалённого наблюдения и платформы MYEYE; полный пакет SDK для разработки; |
| ONVIF | Поддерживается |
| Мобильное видеонаблюдение | Поддержка мобильного видеонаблюдения (iPhone, Windows Mobile, BlackBerry, Symbian, Android) |
| Питание | DC 12V |
| Размеры | 38mm*38mm |
| Описание | Питание POE (опционально); -S — нейтральная универсальная версия, доработки под заказ не принимаются |
Фото
Файлы

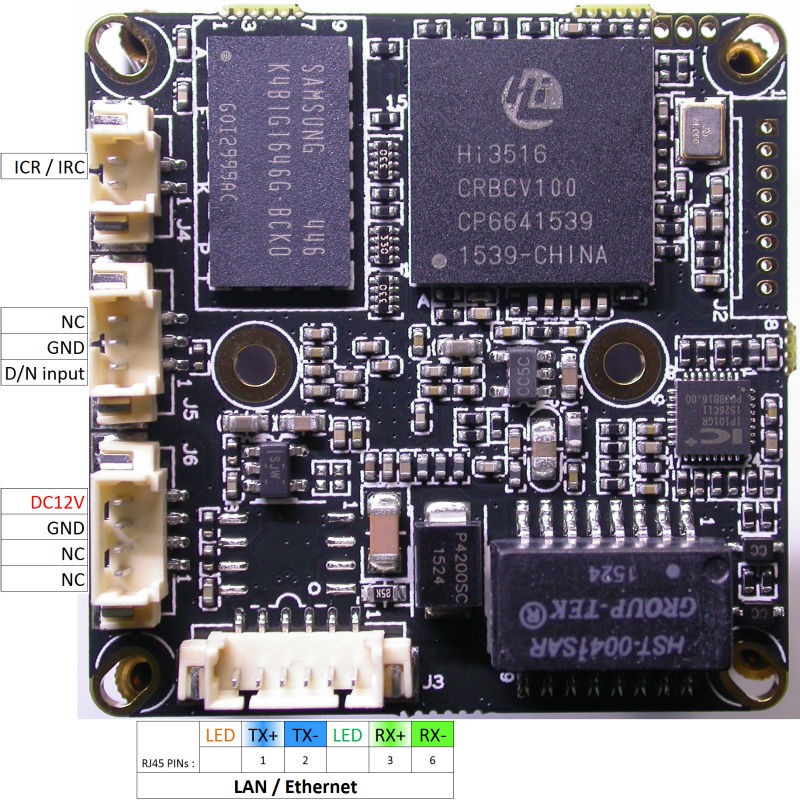

- pinout-2.jpg (распиновка, 219 KB)
- firmware.bin (прошивка, 6.4 MB)
- IPG-54H20PL-S-manual.pdf (документ, 294 KB)
