LPG-G2-Q-MD
Модуль аккумуляторной камеры 2.0M MD с низким энергопотреблением · Battery Camera Module
- Производитель:
- Xiongmai
- SoC:
- GK7202V300
- ID устройства:
- 000729M5
- В каталоге с:
- 2022
JFTech
Модуль аккумуляторной камеры 2MP MD
LPG-G2-Q-MD — модуль аккумуляторной камеры 2MP нашей разработки; в основном применяется в камерах видеонаблюдения высокой чёткости.
| Модель | LPG-G2-Q-MD |
|---|---|
| Архитектура системы | двухъядерный 32-битный DSP, чисто аппаратное сжатие, сторожевой таймер |
| Сенсор | CMOS-сенсор низкой освещённости 1/3" |
| Мин. освещённость | Цвет: 0.01Lux@(F1.2, AGC ON); 0 Lux с ИК; Ч/б: 0.001 Lux@(F1.2, AGC ON), 0 Lux с ИК |
| Затвор | От 1/50 (1/60) с до 1/10,000 с |
| День/ночь | Поддержка IR-CUT |
| Видеовыход | Основной поток: 1920*1080@12fps; дополнительный поток: 800*448@12fps |
| DNR (цифровое шумоподавление) | Поддержка 2D/3D DNR |
| WDR | Поддерживается |
| Сжатие видео | H.265AI |
| Сжатие аудио | G.711A |
| Аудиоинтерфейс | 1 канал входа, поддержка микрофонного входа; 1 канал выхода, поддержка воспроизведения через динамик |
| Сетевой интерфейс | 1* разъём антенны Wi-Fi для беспроводного подключения к сети |
| Интерфейс мотора | 1* интерфейс мотора горизонтального поворота, 1* интерфейс мотора вертикального наклона |
| Сигнальный интерфейс | 1* интерфейс фоторезистора, 1* интерфейс драйвера IR-CUT, поддержка связки входного сигнала фоторезистора с IR-CUT и ИК-подсветкой |
| Интерфейс хранения | 1* слот для карты памяти TF |
| Интерфейс сброса | 1* интерфейс сброса |
| Бизнес-функции | Поддержка удалённого наблюдения с мобильного телефона; push-уведомления о тревоге; снимки MJPEG |
| ONVIF | Поддерживается |
| Режим хранения | Локальная карта TF, до 128G; облачное хранилище |
| Мобильный мониторинг | Поддерживается (iOS, Android) |
| Интеллектуальная тревога | Поддержка PIR-детекции, другие интеллектуальные функции по заказу |
| Надёжность | Комплексная грозозащита; испытание при высокой температуре 3*24 часа, стабильная и надёжная работа |
| Питание | Питание от литиевого аккумулятора 4.2V |
| Размеры | 44mm*58mm |
Xiongmai
Модуль аккумуляторной камеры 2.0M MD с низким энергопотреблением
Особенности
- Разрешение 1080P, чёткое и детальное изображение
- Поддержка PIR-датчика движения
- Поддержка удалённого пробуждения из приложения
- Поддержка переключения день/ночь
- Питание DC5V
- Поддержка подключения по WiFi
- Поддержка шумоподавления 2D/3D, цифровой WDR
- Передовое сжатие видео H.265AI, сверхнизкий битрейт, HD-качество изображения
- Грозозащита, соответствие GB/T17626.5 и IEC61000-4-5
- Поддержка мобильного видеонаблюдения (iOS, Android)
- Поддержка облачных технологий: прохождение NAT, push-уведомления о тревогах на телефон
| Характеристики | LPG-G2-Q-MD |
|---|---|
| Архитектура системы | Двухъядерный 32-битный DSP, чисто аппаратное сжатие, сторожевой таймер |
| Сенсор | 2.0M 1/3" CMOS-сенсор F37P |
| Мин. освещённость | Цвет: 0.01Lux @(F1.2, AGC ON); 0 Lux с ИК; ч/б: 0.001 Lux @ (F1.2, AGC ON), 0 Lux с ИК |
| Обработка видео | Кодирование H.265AI, двойной поток, формат AVI; битрейт 0.1M~8Mbps регулируется; частота кадров 1~30 кадр/с регулируется |
| Видеовыход | Основной поток: 1920*1080@12fps; дополнительный поток: 800*448@12fps |
| Затвор | от 1/50 (1/60) с до 1/10000 с |
| Объектив | Нет |
| Режим день/ночь | Поддержка IR-CUT |
| Шумоподавление | Поддержка шумоподавления 2D/3D |
| WDR | Поддержка цифрового WDR |
| Автодиафрагма | Нет |
| Обработка аудио | Кодек G.711A, поддержка двусторонней аудиосвязи и синхронизации аудио и видео |
| Аудиоинтерфейс | 1 вход, уровень 2Vp-p, импеданс 1kΩ; 1 выход, импеданс 16Ω, выходная мощность 30mW (поддержка аудиотревожного интерфейса) |
| Сетевой интерфейс | Нет |
| Интерфейс расширения | Нет |
| Сигнальный интерфейс | 1 интерфейс фоторезистора, 1 интерфейс управления IR-CUT; связка сигнала фоторезистора с IR-CUT и ИК-подсветкой |
| Разъём мотора | Один интерфейс горизонтального мотора, один интерфейс вертикального мотора |
| Тревожные входы/выходы | Нет |
| Беспроводной интерфейс | 1 разъём антенны WIFI, поддержка беспроводного подключения |
| Разъём кнопки сброса | Поддержка сброса одной кнопкой |
| Способ хранения | Запись на локальную TF-карту до 128G; облачное хранилище |
| Надёжность | Полная грозозащита, соответствие национальным и международным стандартам; стабильная и надёжная работа в испытаниях 7*24 ч при 65℃ (включая испытания в собранном устройстве) |
| Интеллектуальный анализ | Поддержка PIR-датчика движения; другие интеллектуальные функции по заказу |
| Сервисные функции | Поддержка удалённого видеонаблюдения из мобильного приложения; push-уведомления при тревоге PIR; MJPEG-снимки |
| Протокол ONVIF | Не поддерживается |
| Мобильное видеонаблюдение | Поддержка мобильного видеонаблюдения (iOS, Android) |
| Питание | DC5V±10% |
| Размеры платы | 44mm*58mm |
| Прочее | Нет |

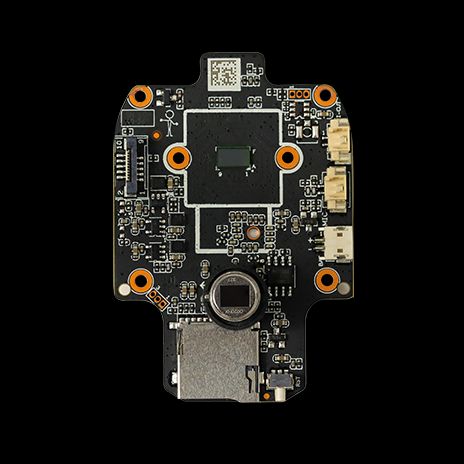

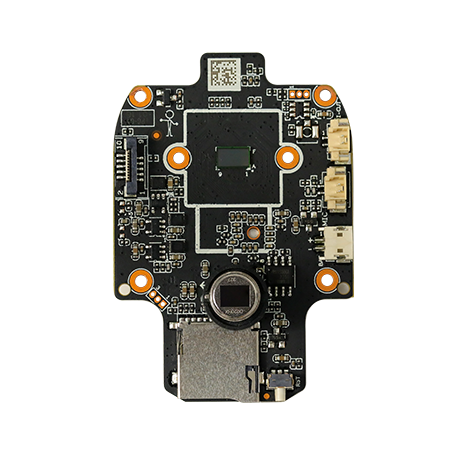

Фото
Файлы

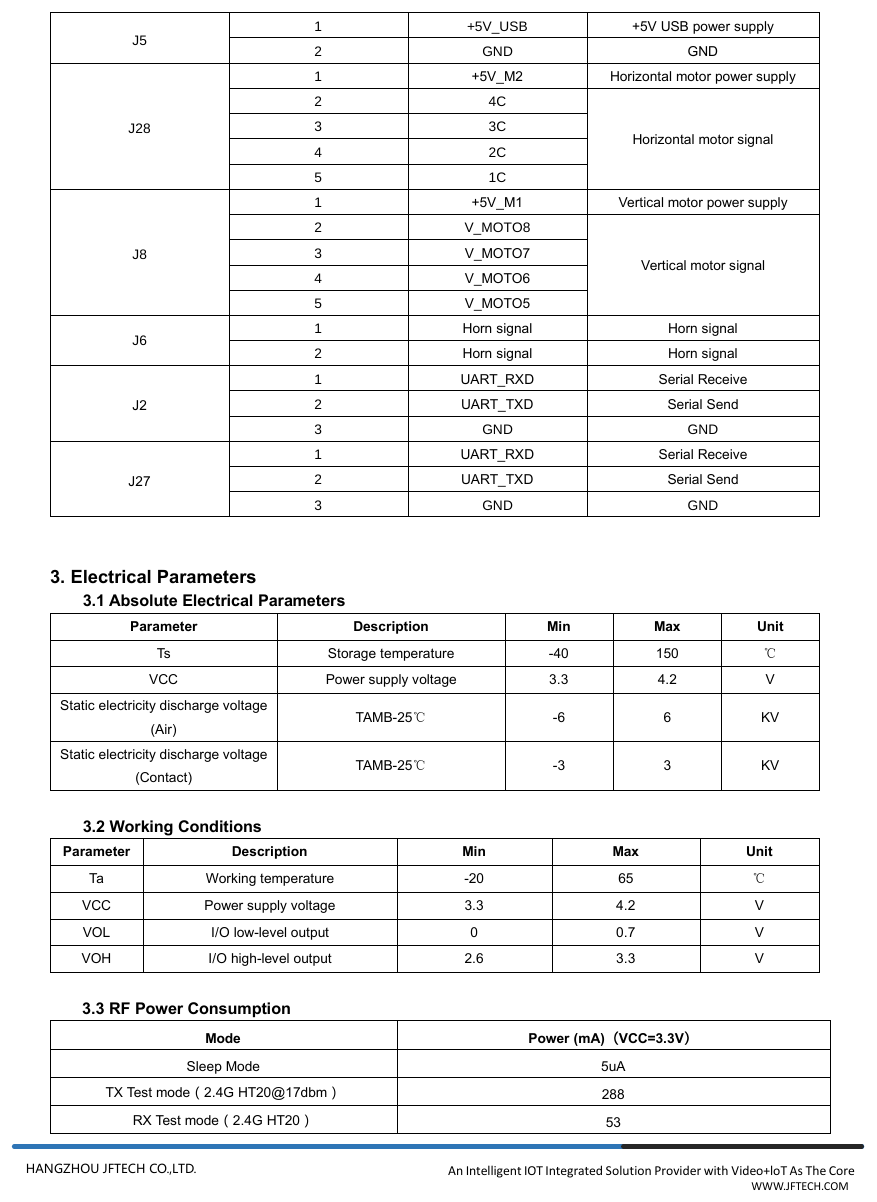

- LPG-G2-Q-MD-pinout-2.png (распиновка, 128 KB)

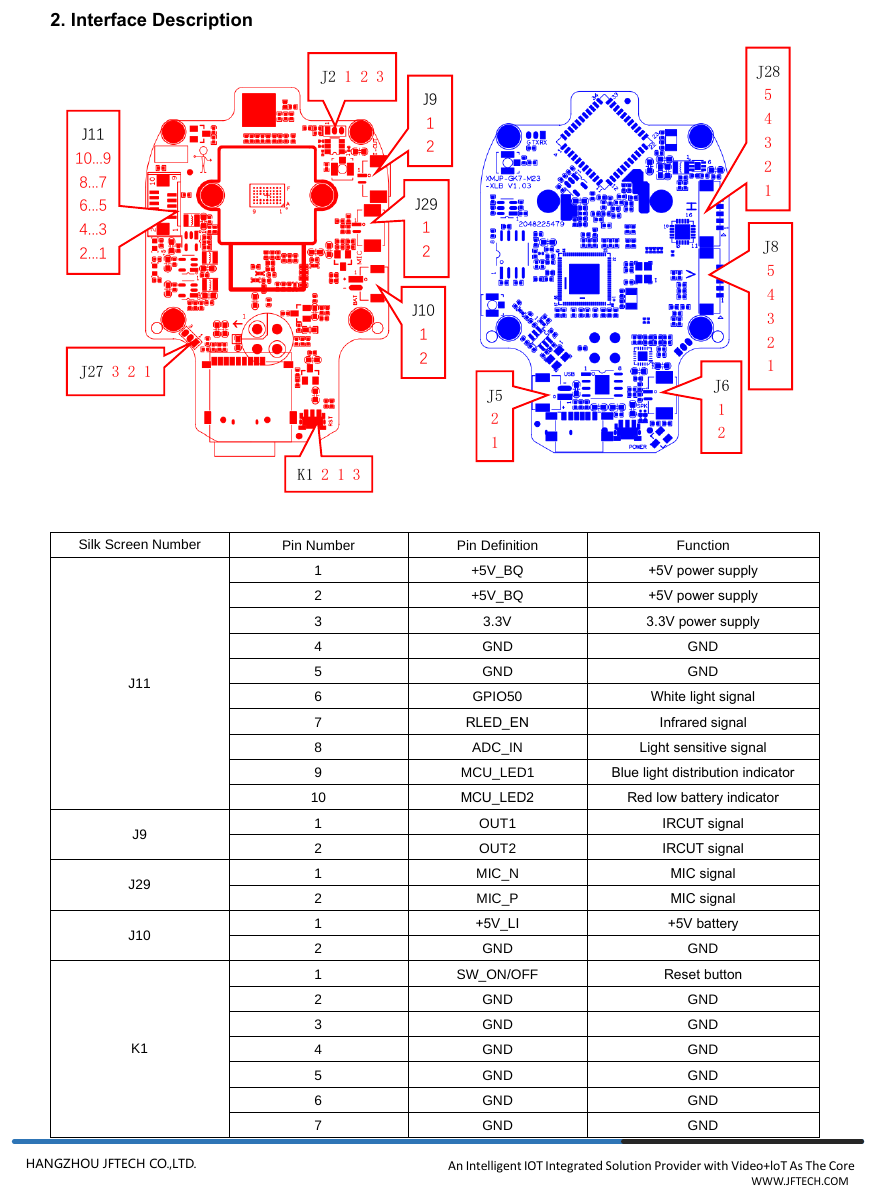

- LPG-G2-Q-MD-pinout-1.png (распиновка, 185 KB)
- Parameters-for-LPG-G2-Q-MD.pdf (документ, 542 KB)

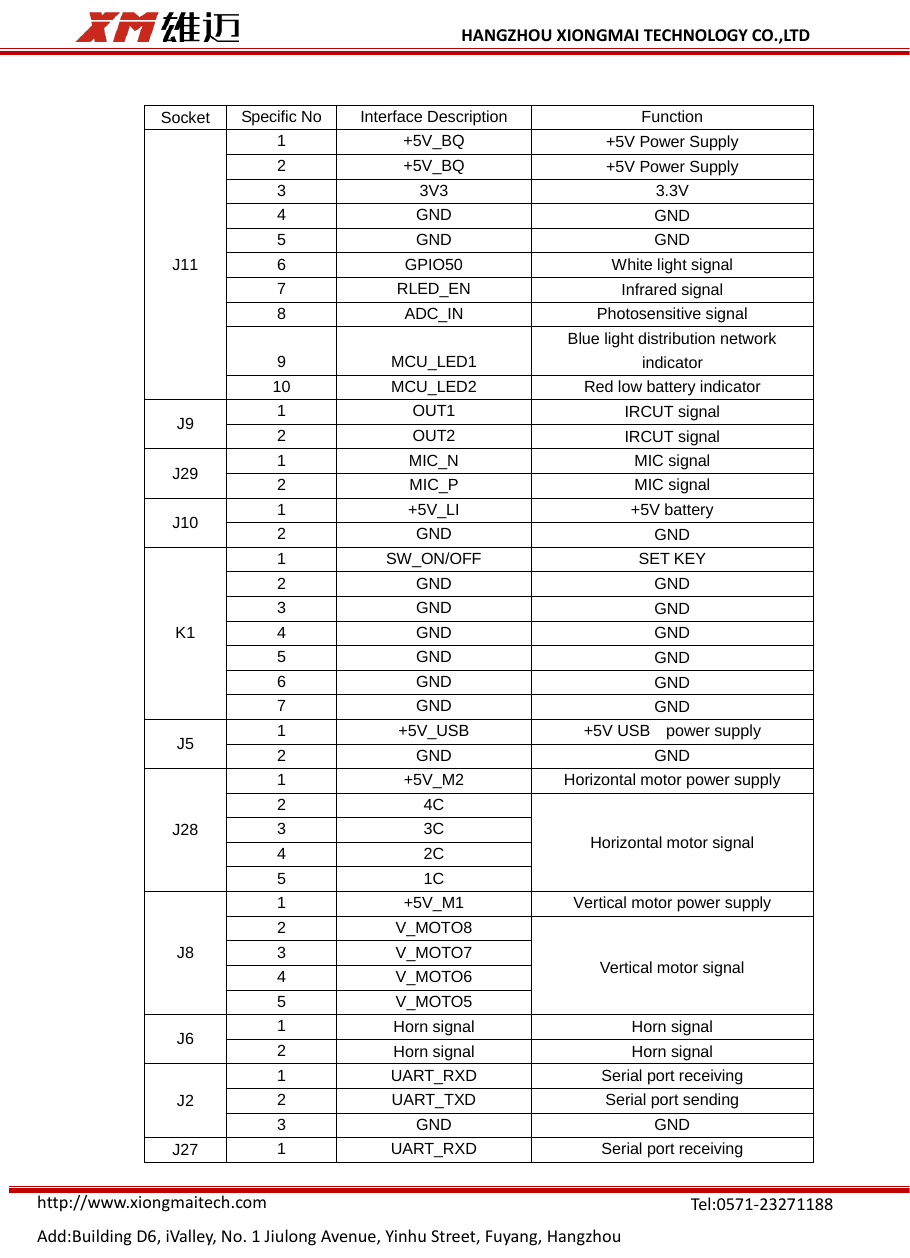

- LPG-G2-Q-MD-pinout-1.png (распиновка, 148 KB)
- LPG-G2-Q-MD-interface-en.pdf (документ, 347 KB)
- LPG-G2-Q-MD-interface-zh.pdf (документ, 374 KB)
- LPG-G2-Q-MD-parameters.pdf (документ, 538 KB)
