NBD7004R-FWS
Плата NVR серии R с Wi-Fi · WiFi Kit
- Производитель:
- Xiongmai
- SoC:
- Hi3520D
- ID устройства:
- 00000200, 00000201
- В каталоге с:
- 2018
Xiongmai
Плата NVR серии R с Wi-Fi
Особенности
- Выход VGA и HDMI
- Поддержка ONVIF; подключение сторонних устройств
- Поддержка веб-интерфейса, CMS, ПО управления центральной платформой MYEYE, предоставляется SDK для разработки
- Поддержка различных облачных технологий, прохождения NAT, отправки тревожных уведомлений на телефон и других функций
- Поддержка множества сетевых служб (DHCP, FTP, DNS, DDNS, NTP, UPNP, EMAIL, поиск по IP, тревожный центр и др.)
| Модель | NBD7004R-FWS / NBD7004R-PWS |
|---|---|
| Система | Основной процессор / Hi3520D |
| Операционная система | Встроенный Linux |
| Системные ресурсы | Одновременная многоканальная запись в реальном времени, воспроизведение, работа по сети, резервное копирование на USB |
| Интерфейс | Интерфейс оператора / Графическое меню в 16-битном цвете, поддержка управления мышью |
| Предпросмотр | 1/4 / 1/4/9 |
| Видео | Видеовход (IP) / 4*960P / 4*1080P / 8*960P |
| Пропускная способность подключения | 24Mbps |
| Пропускная способность пересылки | 24Mbps |
| Сжатие видео | H.264 |
| Качество отображения | Макс.: 1080P |
| Качество воспроизведения | 960P / 1080P |
| Декодирование | 4*960P / 4*1080P/8*960P |
| VR | Не поддерживается |
| Детекция движения | Поддерживается (зависит от камеры) |
| Аудио | Сжатие аудио / G.711A |
| Двусторонняя связь | Поддерживается |
| Запись и воспроизведение | Режим записи / Ручной > Тревога > Детекция движения > По расписанию |
| Локальное воспроизведение | 4*960P / 4*1080P/8*960P |
| Режим поиска | Поиск по времени/календарю/событию/каналу |
| Хранение записей | HDD, сеть |
| Режим резервного копирования | Резервное копирование по сети, USB-диск, USB-рекордер, SATA-рекордер |
| Внешний интерфейс | Видеовыход / 1 выход VGA, 1 выход HDMI HD |
| Аудиовход/выход | 0/0 |
| Тревожные входы/выходы | 0/0 |
| Сетевой интерфейс | 1*RJ45 10M/100M адаптивный порт Ethernet + 4 канала Wi-Fi |
| Интерфейс USB | 1 порт USB2.0 (зарезервирован 1 дополнительный интерфейс) |
| HDD | 1*SATA (до 8TB на диск) |
| ESATA | No |
| Последовательный интерфейс | No |
| Прочее | ONVIF / Нет |
| Питание | 12V/2A |
| Потребляемая мощность | <10W (без HDD) |
| Условия эксплуатации | Температура: 0℃~+55℃, влажность: 10%~90%RH, атм. давление: 86kPa~106kPa |
| Размеры | 135mm*82mm |
| Вес | Всего около 82g |
Фото
Файлы

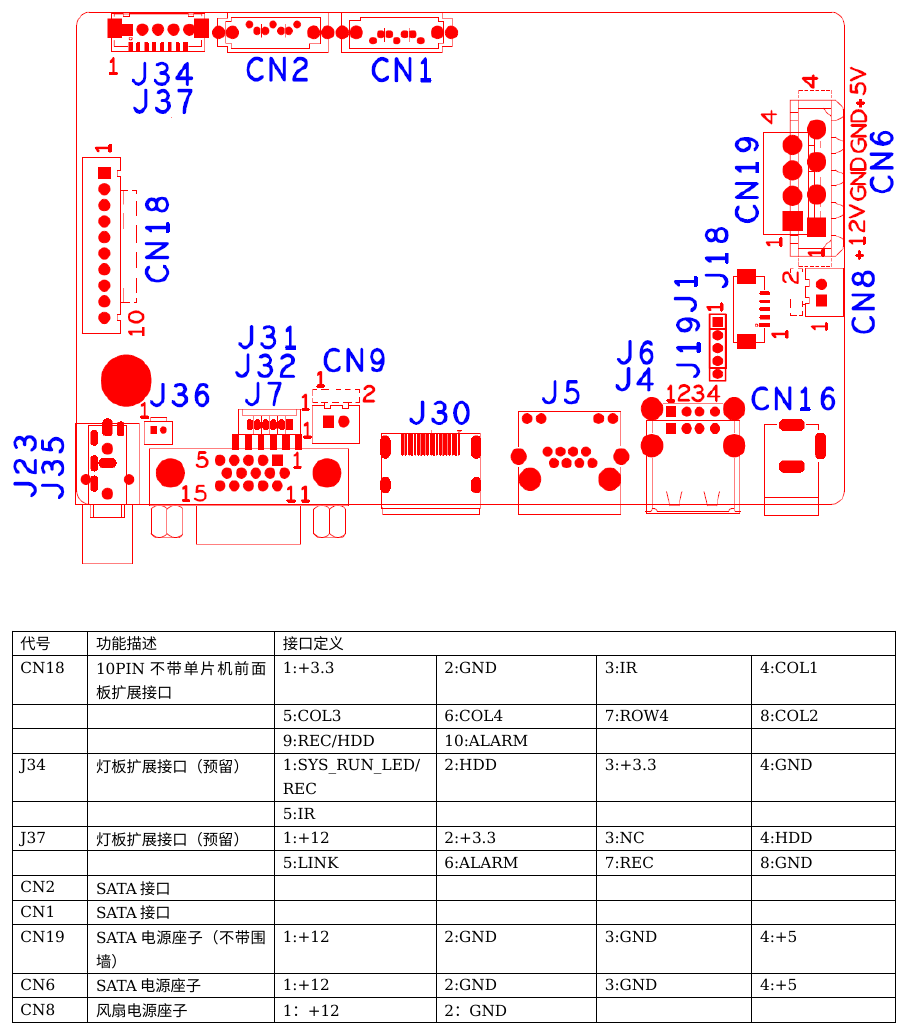

- NBD7004R-FWS-pinout-1.png (распиновка, 123 KB)

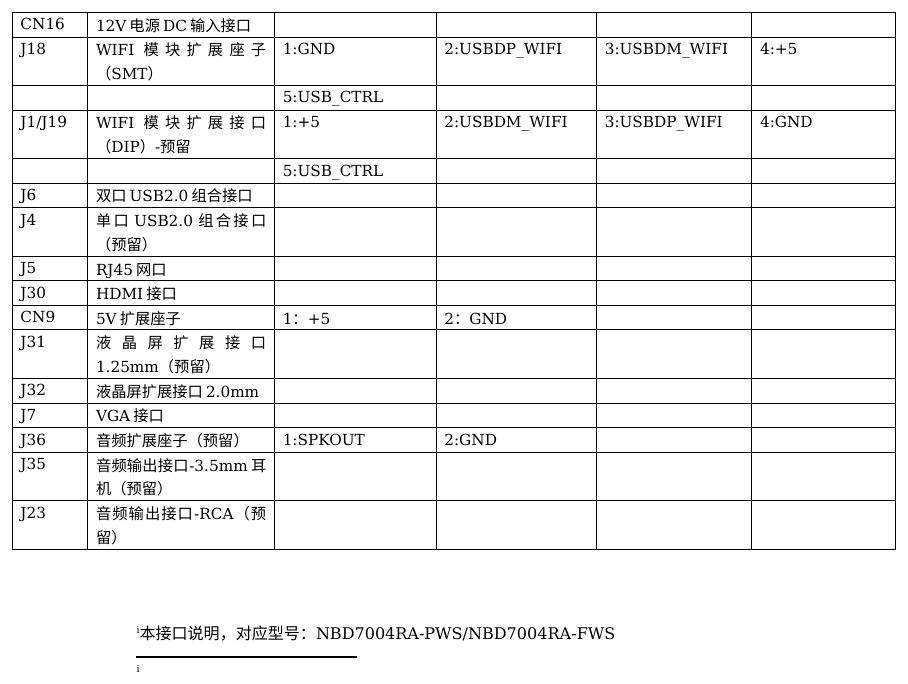

- NBD7004R-FWS-pinout-2.png (распиновка, 84 KB)
- NBD7004R-FWS-datasheet.pdf (документ, 351 KB)
- NBD7004R-FWS-interface-zh.docx (документ, 79 KB)
- NBD7004R-FWS-interface-zh.pdf (документ, 156 KB)

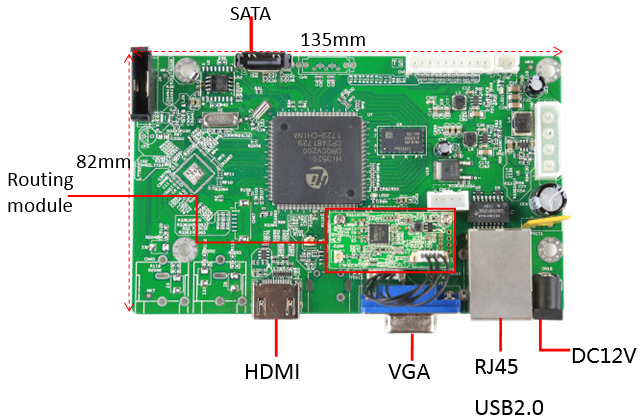

- interface-1.png (распиновка, 358 KB)
