AHB7008T-LM-V3

4/8/16路1080N 同轴高清主板（V3） · DVR Board

厂商:
Xiongmai
SoC:
Hi3520D
收录年份:
2016

Xiongmai

4/8/16路1080N 同轴高清主板（V3）

特性

  • 支持VGA、HDMI高清输出显示
  • 支持ONVIF协议可接驳第三方的设备(网络模式)
  • 支持多种云技术、实现网络穿透、前后端对接、报警信息推送到手机等功能
  • 配套Web、CMS、中心平台管理软件MYEYE、提供SDK开发
  • 支持各类手机、pad远程监控（ios，android）
  • 远程访问，自带域名服务功能(ARSP)，远程监控一键启用
  • 标配同轴控制，轻松实现后端控制前端
  • 支持AHD/TVI/CVI/CVBS/IP信号五合一接入
  • 支持XVI协议，图像效果更卓越
  • 网络模式支持“全网通”，兼容各主流品牌IPC，跨网段、同IP一键组网
规格
型号AHB7004T-LM-V3 / AHB7008T-LM-V3 / AHB7016T-LM-V3
系统主处理器 / 工业级嵌入式芯片Hi3520D V200 / 工业级嵌入式芯片Hi3520D V300 / 工业级嵌入式芯片Hi3521A
操作系统嵌入式LINUX操作系统
系统资源同时多路实时录像、多路实时回放、多路多人网络操作、USB备份
界面操作界面 / 16位真彩色图形化菜单操作界面，支持鼠标操作
画面显示1/4画面（以纯同轴输入模式为例其他根据通道模式而定） / 1/4/8/9画面（以纯同轴输入模式为例其他根据通道模式而定） / 1/4/8/9/16画面（以纯同轴输入模式为例其他根据通道模式而定）
视频图像编解码 / H.264
监视质量VGA、HDMI高清
预览能力4*1080N / 8*1080N / 16*1080N
编码能力4*1080N / 8*1080N@12fps/4*1080P@15fps / 16*1080N@12fps/16*960H/8*1080N
解码能力1*1080N / 8*1080N@12fps/4*1080P@15fps / 16*1080N@12fps/8*960H/8*1080N
多模式输入同轴： 4*1080N；4*720P；4*960H 混合： 2*720P（同轴）+2*720P（网络）; 网络：8*1080P;12*960P;8*720P; 4*1080P; 4*720P; 1*1080P / 同轴： 8*1080N；4*1080P 混合： 2*1080P（同轴）+2*1080P（网络）; 4*1080N（同轴）+4*960P（网络） 网络：16*1080P; 9*1080P;16*960P; 4*5M / 同轴：16*1080N；8*1080N;16*960H; 混合： 8*1080N（同轴）+8*960P（网络） 网络：8*1080P+8*960P; 4*3M ;4*5M
移动侦测每画面可设置192（16*12）个检测区域；可设置多级灵敏度（限本地通道）
音频音频压缩 / G.711A
对讲支持
录像与回放录像方式 / 手动>报警>动态检测>定时
本地回放4路（纯同轴输入模式下） / 8路（纯同轴输入模式下） / 16路（纯同轴输入模式下）
录像查询时间点检索、日历检索、事件检索、通道检索
存储与备份录像保存 / 本机硬盘、网络
备份方式网络备份、USB移动硬盘、USB刻录、SATA刻录
接口视频输入 / 4路BNC / 8路BNC / 16路BNC
视频输出1路VGA，1路HDMI
环通输出无
音频输入4路RCA / 4路RCA（可扩展至8路） / 2路RCA（可扩展至6路）
音频输出1路RCA
报警输入无（可扩至4路）
报警输出无（可扩至1路）
网络接口RJ45 10M/100M自适应以太网口
云台控制1个RS485；支持多种云台协议
USB接口2个USB接口
硬盘接口2个SATA接口（每个最大支持8T）
无线接口3G、WIFI(通过USB扩展)
其他电源 / 12V/4A
功耗小于15W（不含硬盘）
工作温度0℃—+55℃
工作湿度10%—90%
大气压86kpa—106kpa
尺寸171mm*78mm / 200mm*78mm / 235mm*90mm
重量135g / 196g / 279g

照片

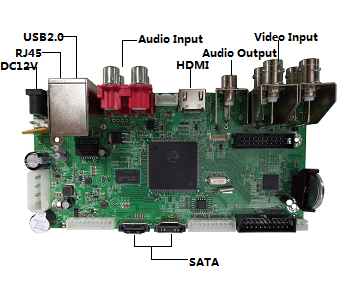

  • AHB7008T-LM-V3：正面

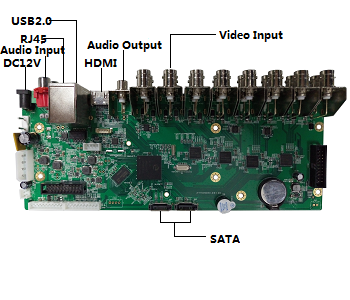

  • AHB7008T-LM-V3：照片

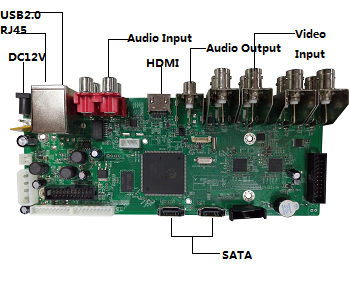

  • AHB7008T-LM-V3：照片
