AHB7016F8-GL-V4
16路5MP 同轴高清主板（V4） · DVR Board
- 厂商:
- Xiongmai
- SoC:
- Hi3531A
- 收录年份:
- 2017
Xiongmai
16路5MP 同轴高清主板（V4）
特性
- 支持H.264+（准H.265）编码技术，超低码率，全面兼容H.264配套
- 支持VGA、HDMI高清输出显示
- 支持ONVIF协议可接驳第三方的设备(网络模式)
- 支持多种云技术、实现网络穿透、前后端对接、报警信息推送到手机等功能
- 配套Web、CMS、中心平台管理软件MYEYE、提供SDK开发
- 支持各类手机、pad远程监控（ios，android）
- 远程访问，自带域名服务功能(ARSP)，远程监控一键启用
- 标配同轴控制，轻松实现后端控制前端
- 支持AHD/TVI/CVI/CVBS/IP信号五合一接入
- 支持XVI协议，图像效果更卓越
- 网络模式支持“全网通”，兼容各主流品牌IPC，跨网段、同IP一键组网
| 型号 | AHB7016F2-GL-V4 / AHB7016F4-GL-V4 / AHB7016F8-GL-V4 |
|---|---|
| 系统 | 主处理器 / 工业级嵌入式芯片Hi3531A*2 |
| 视频 | 编解码标准 / H.264+（准H.265）/H.264 |
| 监视质量 | VGA（最高1080P）；HDMI（最高4K） |
| 预览能力 | 16*5M@20fps/16*4M |
| 编码能力 | 16*5M@11fps(AHD)/16*4M@15fps(AHD)/ 16*3M@18fps(AHD)/16*1080P (5 in 1) |
| 解码能力 | 8*5M@11fps(AHD)/8*4M@15fps(AHD)/ 8*3M@18fps(AHD)/8*1080P (5 in 1) |
| 模式输入 | 同轴：16*5M； 混合：4*5M（同轴）+4*5M（网络）； 网络：32*1080P ；16*3M；8*5M； |
| 移动侦测 | 每画面可设置192（16*12）个检测区域；可设置多级灵敏度（限本地通道） |
| 音频 | 音频压缩 / G.711A |
| 对讲 | 支持 |
| 录像 | 录像方式 / 手动>报警>动态检测>定时 |
| 录像查询 | 时间点检索、日历检索、事件检索、通道检索 |
| 录像存储 | 本机硬盘、网络 |
| 录像备份 | 网络备份、USB移动硬盘、USB刻录、SATA刻录 |
| 接口 | 视频输入 / 16路BNC |
| 视频输出 | 1路VGA,1路HDMI |
| 音频I/O | 0（16）/0（1） |
| 报警I/O | 8/1 / 16/4 |
| 网络接口 | RJ45 10M/100M/1000M自适应以太网口 |
| 扩展接口 | 2个USB（可扩展3G、WIFI）；1个RS485；支持多种云台协议；1个RS232 |
| 硬盘接口 | 2个SATA接口（每个最大支持8T） / 4个SATA接口（每个最大支持8T） / 8个SATA接口（每个最大支持8T） |
| 其他 | 电源 / 12V/4A / 12V/6A / ATX专用电源 |
| 工作环境 | 温度0℃—+55℃，湿度 10%—90%，大气压86kpa—106kpa |
| 尺寸 | 286mm*148mm |
| 重量 | 约371g / 约373g / 约377g |
照片
文件

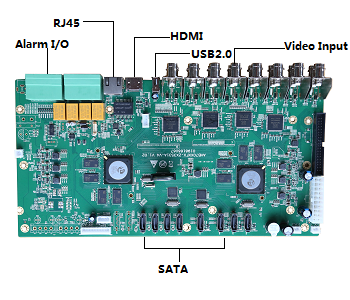

- interface-1.png (引脚图, 174 KB)

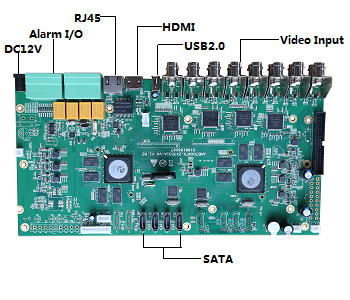

- interface-2.png (引脚图, 177 KB)

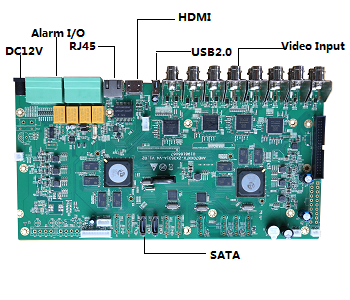

- interface-3.png (引脚图, 177 KB)
