AHB7016T4-MH-V2
16路1080P 同轴高清主板(V2) · DVR Board
- 厂商:
- Xiongmai
- SoC:
- Hi3531A
- 收录年份:
- 2015
Xiongmai
16路1080P 同轴高清主板(V2)
特性
- 支持VGA、HDMI全高清输出
- 支持ONVIF协议可接驳第三方的设备(网络模式)
- 支持多种云技术、实现网络穿透、前后端对接、报警信息推送到手机等功能
- 配套Web、CMS、中心平台管理软件MYEYE、提供SDK开发
- 支持各类手机、pad远程监控（ios，android）
- 远程访问，自带域名服务功能(ARSP)，远程监控一键启用
| 型号 | AHB7016T-MH-V2 / AHB7016T4-MH-V2 |
|---|---|
| 系统 | 主处理器 / 工业级嵌入式芯片Hi3531A |
| 操作系统 | 嵌入式LINUX操作系统 |
| 系统资源 | 同时多路实时录像、多路实时回放、多路多人网络操作、USB备份 |
| 界面 | 操作界面 / 16位真彩色图形化菜单操作界面，支持鼠标操作 |
| 画面显示 | 1/4/8/9/16画面（以同轴输入模式为例其他根据通道模式而定） |
| 视频 | 图像编解码 / H.264 |
| 监视质量 | VGA；HDMI高清 |
| 编码能力 | 16*1080P@12fps |
| 解码能力 | 16*1080P@12fps |
| 多模式输入 | 同轴：16*1080P；8*1080P；16*1080N； 混合： 8*1080P（同轴）+8*1080P（网络） 网络：8*1080P+8*960P;8*3M;4*5M |
| 移动侦测 | 每画面可设置192（16*12）个检测区域；可设置多级灵敏度（限本地通道） |
| 音频 | 音频压缩 / G.711A |
| 对讲 | 支持 |
| 录像与回放 | 录像方式 / 手动>报警>动态检测>定时 |
| 本地回放 | 16（同轴输入模式下） |
| 录像查询 | 时间点检索、日历检索、事件检索、通道检索 |
| 存储与备份 | 录像保存 / 本机硬盘、网络 |
| 备份方式 | 网络备份、USB移动硬盘、USB刻录、SATA刻录 |
| 接口 | 视频输入 / 16路BNC |
| 视频输出 | 1路VGA，1路HDMI |
| 环通输出 | 无 |
| 音频输入 | 2（可扩至6路）路RCA / 0（可扩至16路）路RCA |
| 音频输出 | 1路RCA |
| 报警输入 | 无（可扩至4路） / 无（可扩至16路） |
| 报警输出 | 无（可扩至1路） / 无（可扩至4路） |
| 网络接口 | RJ45 10M/100M自适应以太网口 |
| 云台控制 | 1个RS485；支持多种云台协议 / 无（可扩展至1个RS485，1个RS232；支持多种云台协议） |
| USB接口 | 2个USB接口 |
| 硬盘接口 | 2个SATA接口（每个最大支持8T） / 4个SATA接口（每个最大支持8T） |
| 无线接口 | 3G、WIFI(通过USB扩展) |
| 其他 | 电源 / 12V/4A / 12V/6A |
| 功耗 | 小于15W（不含硬盘） |
| 工作温度 | 0℃—+55℃ |
| 工作湿度 | 10%—90% |
| 大气压 | 86kpa—106kpa |
| 尺寸 | 235mm*90mm |
| 重量 | 279g |
照片
文件

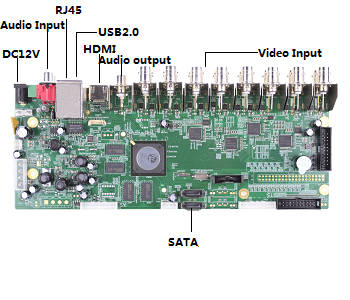

- interface-1.png (引脚图, 129 KB)

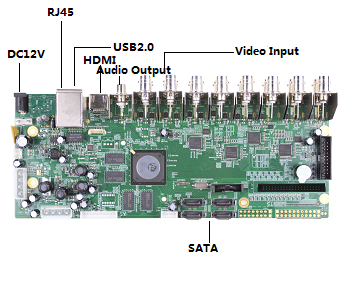

- interface-2.png (引脚图, 128 KB)
