AHB7804R-MH-V3
4/8路1080P 同轴高清主板(V3) · DVR Board
- 厂商:
- Xiongmai
- SoC:
- Hi3520D
- 设备 ID:
- 0003114A, C638014A
- 收录年份:
- 2017
Xiongmai
4/8路1080P 同轴高清主板(V3)
特性
- 支持VGA、HDMI高清输出显示
- 支持ONVIF协议可接驳第三方的设备(网络模式)
- 支持多种云技术、实现网络穿透、前后端对接、报警信息推送到手机等功能
- 配套Web、CMS、中心平台管理软件MYEYE、提供SDK开发
- 支持各类手机、pad远程监控（ios，android）
- 远程访问，自带域名服务功能(ARSP)，远程监控一键启用
- 标配同轴控制，轻松实现后端控制前端
- 支持AHD/TVI/CVI/CVBS/IP信号五合一接入
- 支持XVI协议，图像效果更卓越
- 网络模式支持“全网通”，兼容各主流品牌IPC，跨网段、同IP一键组网
| 型号 | AHB7804R-MH-V3 / AHB7808R-MH-V3 |
|---|---|
| 系统 | 主处理器 / 工业级嵌入式芯片Hi3520D V300 / 工业级嵌入式芯片Hi3521A |
| 视频 | 编解码标准 / H.264 |
| 监视质量 | VGA、HDMI高清 |
| 预览能力 | 4*5M-N@20fps（5 in 1）；4*4M-N（5 in 1）；4*1080P（5 in 1） / 8*1080P（5 in 1） |
| 编码能力 | 4*5M-N@12fps（5 in 1）；4*4M-N@15fps（5 in 1）；4*1080P@15fps（5 in 1） / 8*1080P@12fps（5 in 1）/8*1080N（5 in 1） |
| 解码能力 | 2*5M-N@12fps（5 in 1）；4*4M-N@15fps（5 in 1）；4*1080P@15fps（5 in 1） / 4*1080P@12fps（5 in 1）/8*1080N（5 in 1） |
| 模式输入 | 同轴：4*1080P； 混合：2*1080P（同轴）+2*1080P（网络）； 4*1080N（同轴）+4*960P（网络）； 网络：16*1080P；9*1080P；16*960P；4*5M； / 同轴： 8*1080P； 8*1080N； 混合： 4*1080P（同轴）+4*1080P（网络)； 网络：8*1080P+ 8*960P ； 4*3M； 4*5M； |
| 移动侦测 | 每画面可设置192（16*12）个检测区域；可设置多级灵敏度（限本地通道） |
| 音频 | 音频压缩 / G.711A |
| 对讲 | 支持 |
| 录像 | 录像方式 / 手动>报警>动态检测>定时 |
| 录像查询 | 时间点检索、日历检索、事件检索、通道检索 |
| 录像存储 | 本机硬盘、网络 |
| 录像备份 | 网络备份、USB移动硬盘、USB刻录、SATA刻录 |
| 接口 | 视频输入 / 4路BNC / 8路BNC |
| 视频输出 | 1路VGA,1路HDMI |
| 音频I/O | 1/1 / 1/1 |
| 报警I/O | 0/0 |
| 网络接口 | RJ45 10M/100M自适应以太网口 |
| 扩展接口 | 2个USB接口 |
| 硬盘接口 | 1个SATA接口（每个最大支持8T） / 2个SATA接口（每个最大支持8T） |
| 其他 | 电源 / 12V/4A / 12V/4A |
| 工作环境 | 温度0℃—+55℃，湿度 10%—90%，大气压86kpa—106kpa |
| 尺寸 | 168*81mm / 168*81mm |
| 重量 | 125g / 151g |
照片
文件
- AHB7804R-MH-V3-outline.dxf (文档, 3.4 MB)

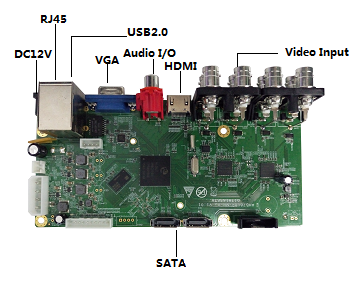

- interface-1.png (引脚图, 134 KB)

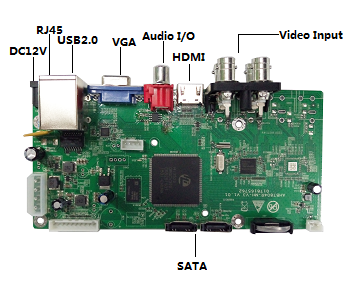

- interface-2.png (引脚图, 145 KB)
