AHB80N04R-GS
4路5MP 同轴高清主板 · DVR Board
- 厂商:
- Xiongmai
- 设备 ID:
- 00000230, 0000024T, C6380230
- 收录年份:
- 2020
Xiongmai
4路5MP 同轴高清主板
特性
- 支持H.265+编码技术，超低码率
- 支持VGA、HDMI高清输出显示
- 支持ONVIF协议可接驳第三方的设备(网络模式)
- 支持多种云技术、实现网络穿透、前后端对接、报警信息推送到手机等功能
- 配套Web、CMS、中心平台管理软件MYEYE、提供SDK开发
- 支持各类手机、pad远程监控（ios，android）
- 远程访问，自带域名服务功能(ARSP)，远程监控一键启用
- 标配同轴控制，轻松实现后端控制前端
- 支持XVI/AHD/TVI/CVI/CVBS/IP信号六合一接入
- 支持智能分析：人形检测、人脸检测等功能
| 型号 | AHB80N04R-GS |
|---|---|
| 系统 | 主处理器 / 工业级嵌入式芯片 |
| 操作系统 | 嵌入式LINUX操作系统 |
| 系统资源 | 同时多路实时录像、多路实时回放、多路多人网络操作、USB备份 |
| 界面 | 操作界面 / 16位真彩色图形化菜单操作界面，支持鼠标操作 |
| 画面显示 | 1/4/8/9画面（以同轴输入模式为例其他根据通道模式而定） |
| 视频 | 图像编解码 / H.265+ |
| 监视质量 | VGA（最高1080P） ；HDMI（最高4K） |
| 预览能力 | 4*5M@12fps(6 in 1)/4*4K-N@12fps(6 in 1)/4*4M@15fps（6 in 1）/ 4*3M@18fps（6 in 1）/4*1080P（6 in 1）默认5M |
| 编码能力 | 4*5M@12fps(6 in 1)/4*4K-N@12fps(6 in 1)/4*4M@15fps（6 in 1）/ 4*3M@18fps（6 in 1）/4*1080P（6 in 1）默认5M |
| 解码能力 | 1*5M@12fps(6 in 1)/1*4K-N@12fps(6 in 1)/1*4M@15fps（6 in 1）/ 1*3M@18fps（6 in 1）/1*1080P（6 in 1）默认5M |
| 多模式输入 | 同轴： 4*5M 混合模式：4*5M（同轴）+4*5M（网络） 网络：16*1080P;16*5M |
| 移动侦测 | 每画面可设置192（16*12）个检测区域；可设置多级灵敏度（限本地通道） |
| 音频 | 音频压缩 / G.711A |
| 对讲 | 支持 |
| 录像与回放 | 录像方式 / 手动>报警>动态检测>定时 |
| 本地回放 | 4路（同轴输入模式下） |
| 录像查询 | 时间点检索、日历检索、事件检索、通道检索 |
| 存储与备份 | 录像保存 / 本机硬盘、网络 |
| 备份方式 | 网络备份、USB移动硬盘、USB刻录、SATA刻录 |
| 接口 | 视频输入 / 4路BNC |
| 视频输出 | 1路VGA，1路HDMI |
| 环通输出 | 无 |
| 音频输入 | 1路 |
| 音频输出 | 1路 |
| 报警输入 | 无 |
| 报警输出 | 无 |
| 网络接口 | RJ45 10M/100M自适应以太网口 |
| 云台控制 | 支持多种云台协议 |
| USB接口 | 2个USB接口 |
| 硬盘接口 | 1个SATA接口（每个最大支持14T） |
| 无线接口 | 3G、WIFI(通过USB扩展) |
| 其他 | 电源 / 12V/2A |
| 功耗 | 小于15W（不含硬盘） |
| 工作温度 | 0℃—+55℃ |
| 工作湿度 | 10%—90% |
| 大气压 | 86kpa—106kpa |
| 尺寸 | 168mm*80mm |
| 重量 | 105g |
照片
文件

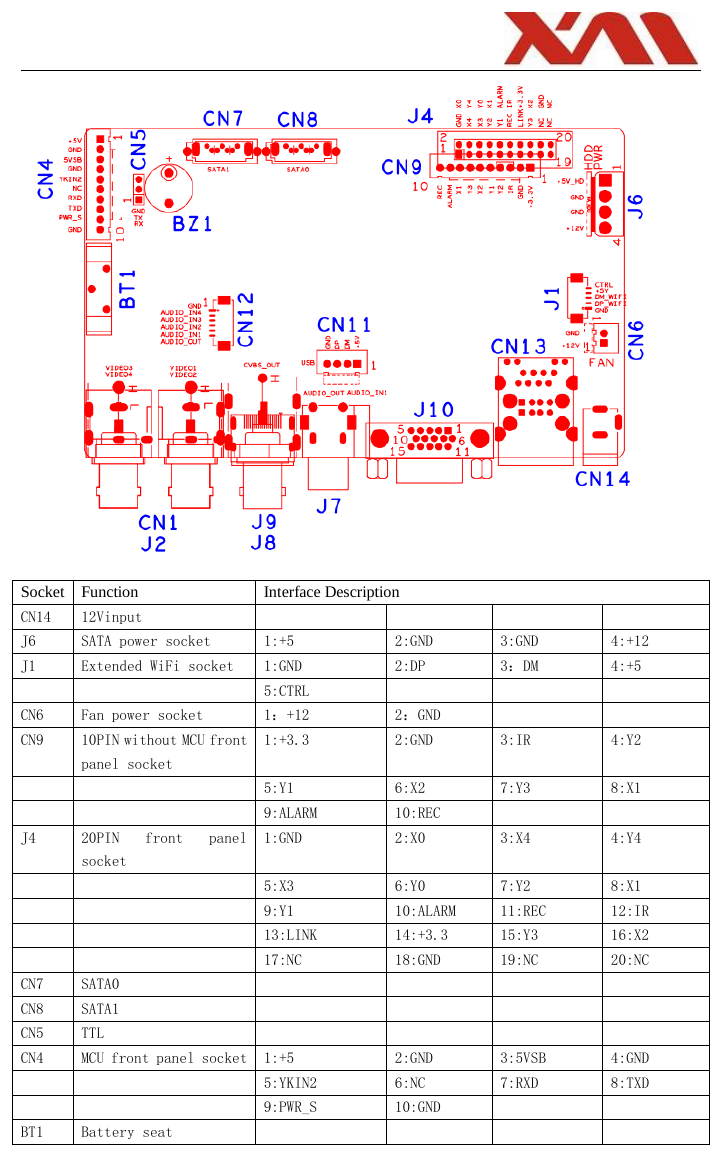

- AHB80N04R-GS-pinout-1.png (引脚图, 148 KB)

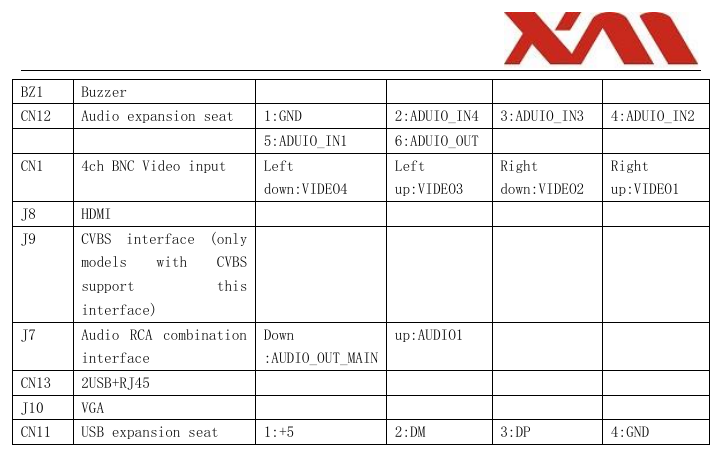

- AHB80N04R-GS-pinout-2.png (引脚图, 61 KB)
- AHB80N04R-GS-datasheet.pdf (文档, 327 KB)
- AHB80N04R-GS-interface-en.pdf (文档, 153 KB)
- AHB80N04R-GS-interface-zh.pdf (文档, 162 KB)
