AHB80N04RM-GL-V4
DVR Board
- 厂商:
- Xiongmai
- 设备 ID:
- C638024Z
- 收录年份:
- 2023
JFTech
4路 4K ADVR 主板 V4 系列
支持 H.265+ 编码，超低码率，兼容 H.265+ 环境
支持 VGA、HDMI 全高清同时输出
支持 ONVIF；接入第三方
支持多种云技术、网络穿透、报警信息推送到手机等功能
支持 Web、VMS、中心平台管理软件 MYEYE，提供 SDK 开发
支持多种手机监控（iPhone、Android）
远程访问，带DNS（ARSP），轻松远程监控
支持 UTC，控制信号与视频流通过一根同轴线传输
支持 XVI/AHD/TVI/CVI/CVBS/IP 六种信号
支持同轴音频双向传输
支持智能分析：人形检测、人脸检测、车辆检测、人脸查录像、车辆查录像
| 主处理器 | NT98332 |
|---|---|
| 预览 | 1/4/8/9 |
| 编解码 | H.265+ |
| 监视质量 | VGA（最高 1080P）；HDMI（最高 4K） |
| 预览能力 | 4*8M@15fps（六合一）/4*5M@20fps（六合一）/ 4*4M（六合一）/4*3M（六合一）/4*1080P（六合一），默认 8M |
| 编码能力 | 4*8M@9fps（六合一）/4*5M@16fps（六合一）/ 4*4M@21fps（六合一）/4*3M@25fps（六合一）/4*1080P（六合一），默认 8M |
| 解码能力 | 4*8M@9fps（六合一）/4*5M@16fps（六合一）/ 4*4M@21fps（六合一）/4*3M@25fps（六合一）/4*1080P（六合一），默认 8M |
| 多模 输入 | 模拟：4*8M 混合：4*8M（模拟）+4*8M（网络） 网络：16*1080P；8*5M |
| 移动侦测 | 每个画面可设置192（16*12）个检测区域；可设置多级灵敏度（仅限本地通道） |
| 同轴音频 | G.711A |
| 音频压缩 | 支持同轴音频双向传输 |
| 对讲 | 支持 |
| 录像模式 | 手动 > 报警 > 移动侦测 > 定时 |
| 本地回放 | 4路（模拟输入模式） |
| 搜索方式 | 按时间、日历、事件、通道搜索 |
| 视频存储 | 硬盘、网络 |
| 备份方式 | 网络、USB 硬盘、USB 刻录机、SATA 刻录机 |
| 视频输入 | 4路 BNC |
| 视频输出 | 1 路 VGA，1 路 HDMI |
| 环通输出 | 无 |
| 音频输入/输出 | 1*输入/1*输出 |
| 报警输入/输出 | 0*输入/0*输出 |
| 网络接口 | RJ45 10M/100M自适应 |
| 云台控制 | 支持多种云台协议 |
| USB | 2个USB 2.0接口 |
| 硬盘 | 2个SATA接口（每个最大14TB） |
| 无线 | 3G、WIFI（通过 USB 扩展） |
| 电源 | 12V/2A |
| 功耗 | <15W（不含硬盘） |
| 工作环境 | 温度：0℃—+55℃，湿度：10%—90%，气压：86kpa—106kpa |
| 尺寸 | 135mm*70mm |
| 重量 | 104g |

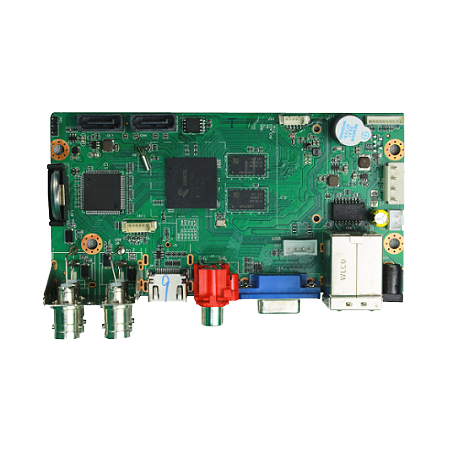

照片
文件

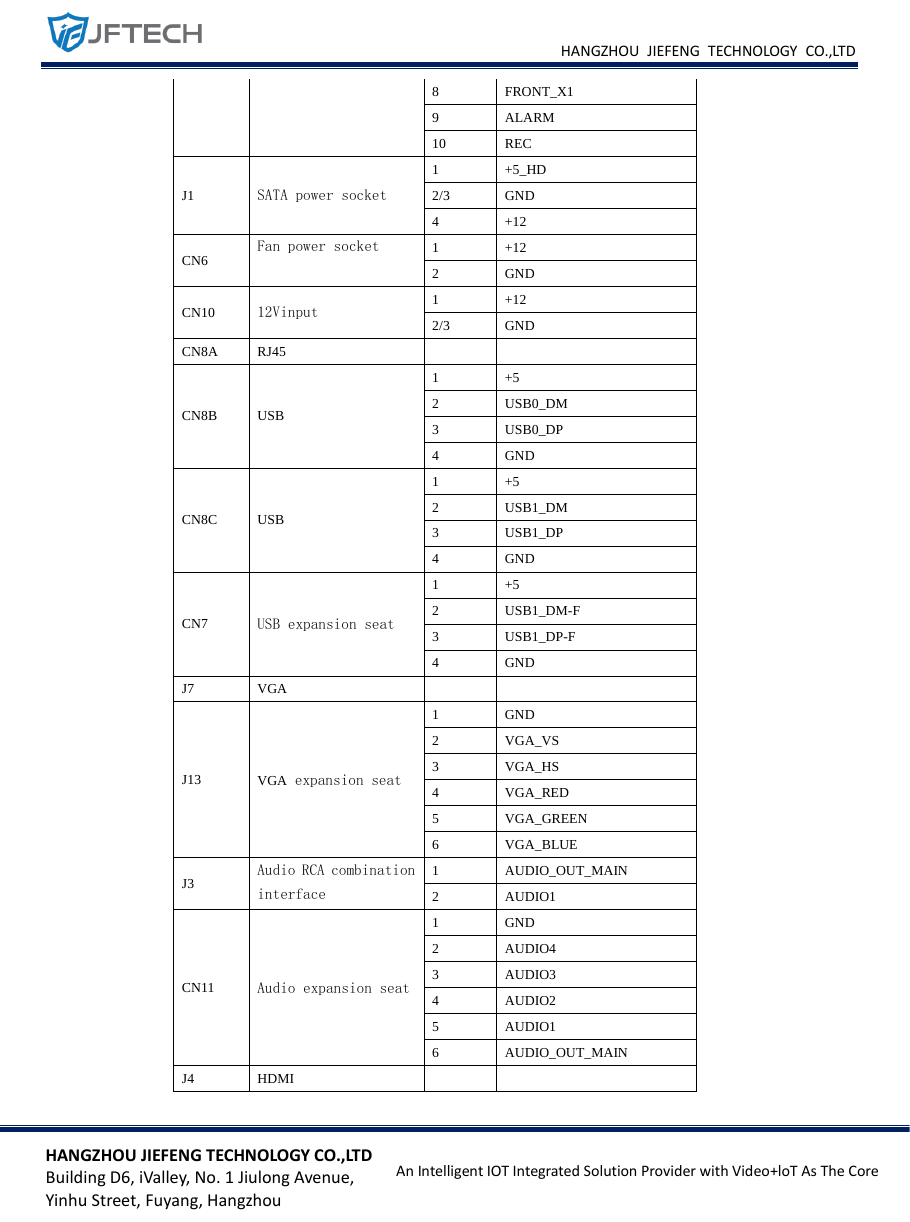

- AHB80N04RM-GL-V4-pinout-2.png (引脚图, 90 KB)

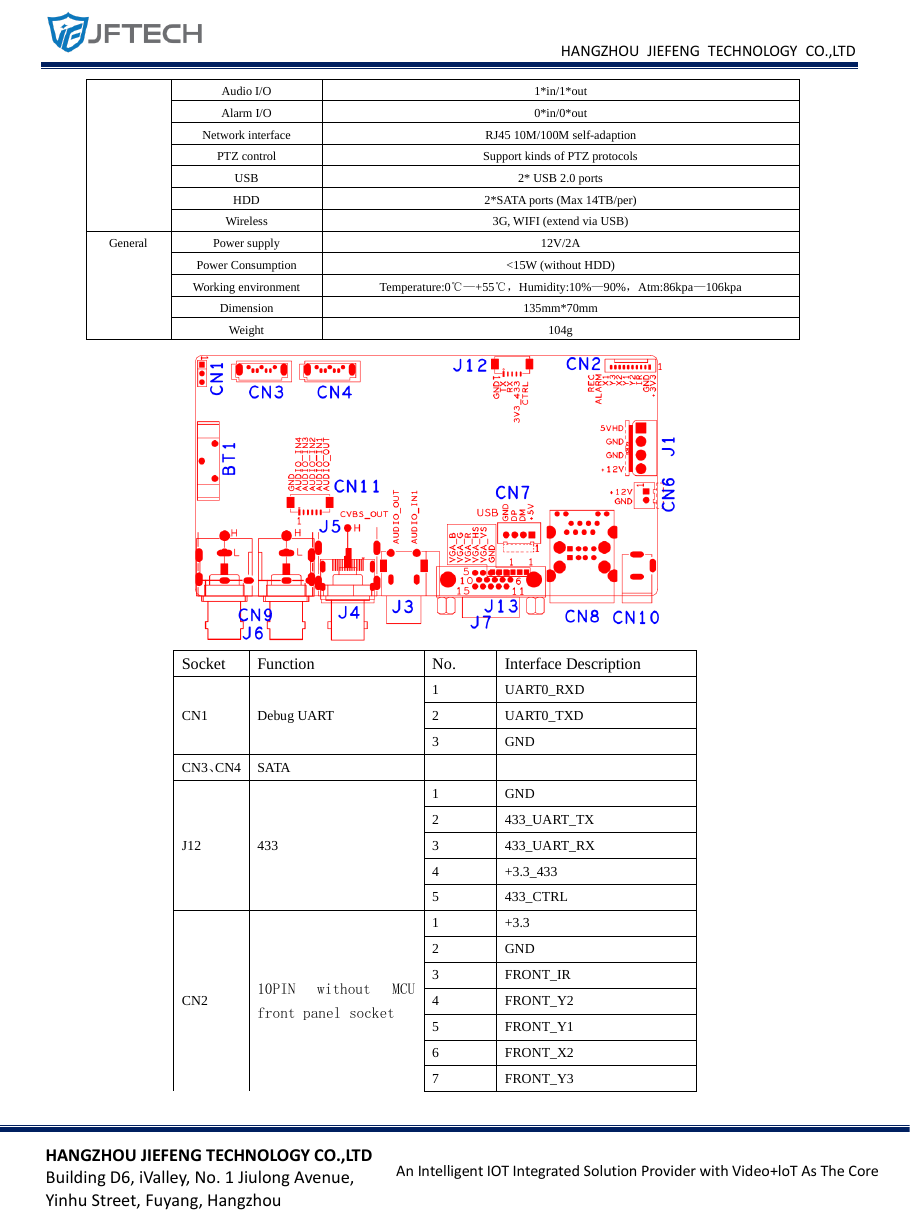

- AHB80N04RM-GL-V4-pinout-1.png (引脚图, 140 KB)
- AHB80N04RM-GL-V4.pdf (文档, 346 KB)
