IPG-50H10PE-SL
100万Hi3518E网络摄像机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3518EV100
- 传感器:
- H42
- 设备 ID:
- 00006510
- 收录年份:
- 2015
cctvsp.ru
IP摄像机模组 IPG-50H10PE-SL（Hi3518E + H42）
1MP IP摄像机模组。1/4'' Silicon Optronics JX-H42 传感器，HiSilicon Hi3518E 720p IP-Cam SOC，分辨率 1280x720，25 fps（realtime）。用于经济型系列的室外和室内摄像机，拍摄白天视频时表现良好。该模组的特点是尺寸小巧，仅 32x32 mm（标准模组尺寸为 38x38 mm），用于迷你摄像机、对讲门铃和门镜。这是雄迈唯一一款如此小尺寸的 IP 模组。
该模组早已停产。但现在雄迈推出了新模组 IPG-80HE20PS-SL，令人欣喜：尺寸同样小巧，为 32x32，但采用了新的 2MP SC2235 传感器和支持 h265 的 Hi3516Ev100 SoC，并支持双向音频。
| 传感器 | 1/4'' Silicon Optronics JX-H42 |
|---|---|
| 分辨率 | 1Mp (1280x720) |
| 灵敏度 | 白天 0.6 勒克斯 / 夜间 0.08 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3518E 720p IP-Cam SOC |
Xiongmai
100万Hi3518E网络摄像机模组
特性
- 720P高清分辨率，图像清晰、细腻
- 支持2D/3D降噪
- 先进的H.264视频压缩技术，超低码率、高清画质
- 内部防雷保护技术，符合国家标准GB/T17626.5，国际标准 IEC61000-4-5
- 支持多种云技术，实现网络穿透、前后端对接、报警信息推送到手机等功能
- 支持标准ONVIF
- 配套web、CMS、中心平台管理软件MYEYE、提供SDK开发
| 规格指标 | IPG-50H10PE-S / IPG-50H10PE-SL / IPG-53H10PE-S |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3518E),纯硬压缩,看门狗; |
| 传感器 | 1/4" OV09712 CMOS传感器; / 1/4" H42 CMOS传感器; / 1/4" OV0141低照CMOS传感器; |
| 视频处理 | H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调;支持帧率1~25帧/秒可调; |
| 图像输出 | 主码流:1280*720; 704*576; 子码流:704*576;352*288 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 防雷保护 | 电源、网络、POE全面防雷，符合国家标准GB/T17626.5，国际标准 IEC61000-4-5。 |
| 业务功能 | 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦,支持移动侦测报警后中心提醒和画面弹出联动;支持JPEG抓图；支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | DC12V电源输入接口 |
| 尺寸 | 38*38单板 / 32*32单板 / 38*38单板 |
| 说明 | 支持POE供电（选配），-S、-SL为中性通用版本，不接受任何定制 |

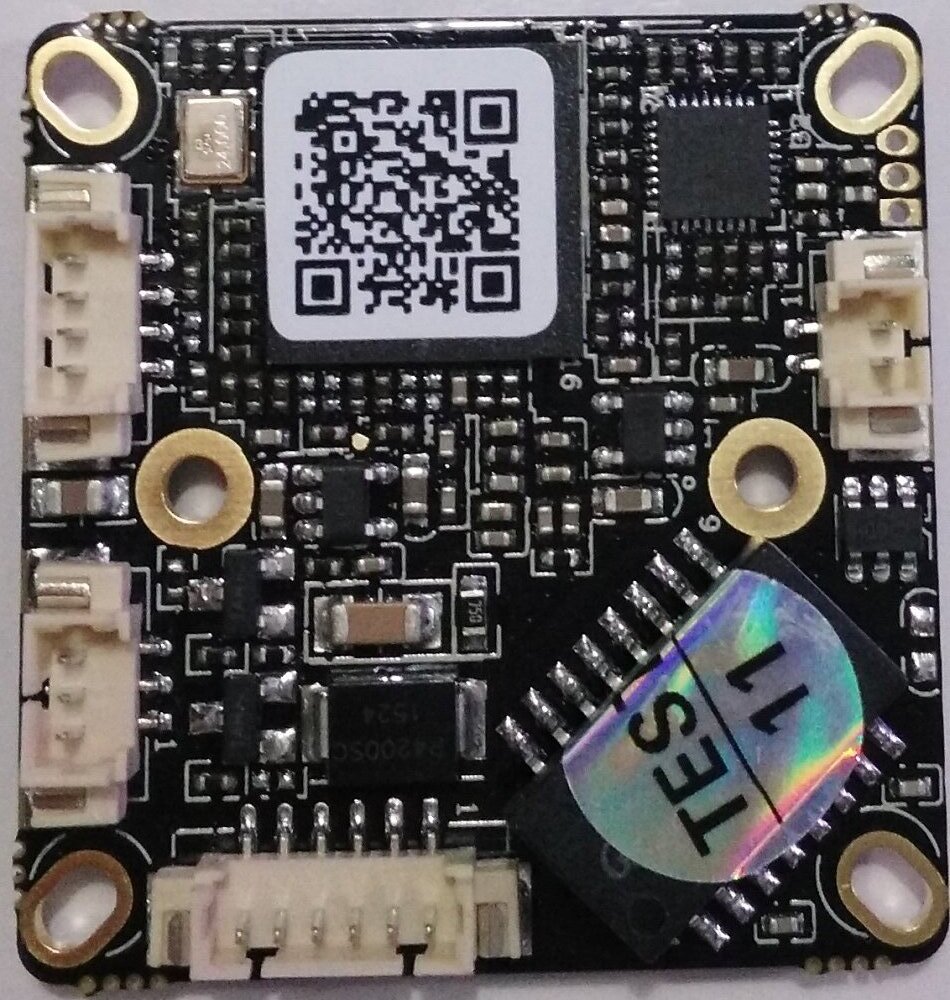

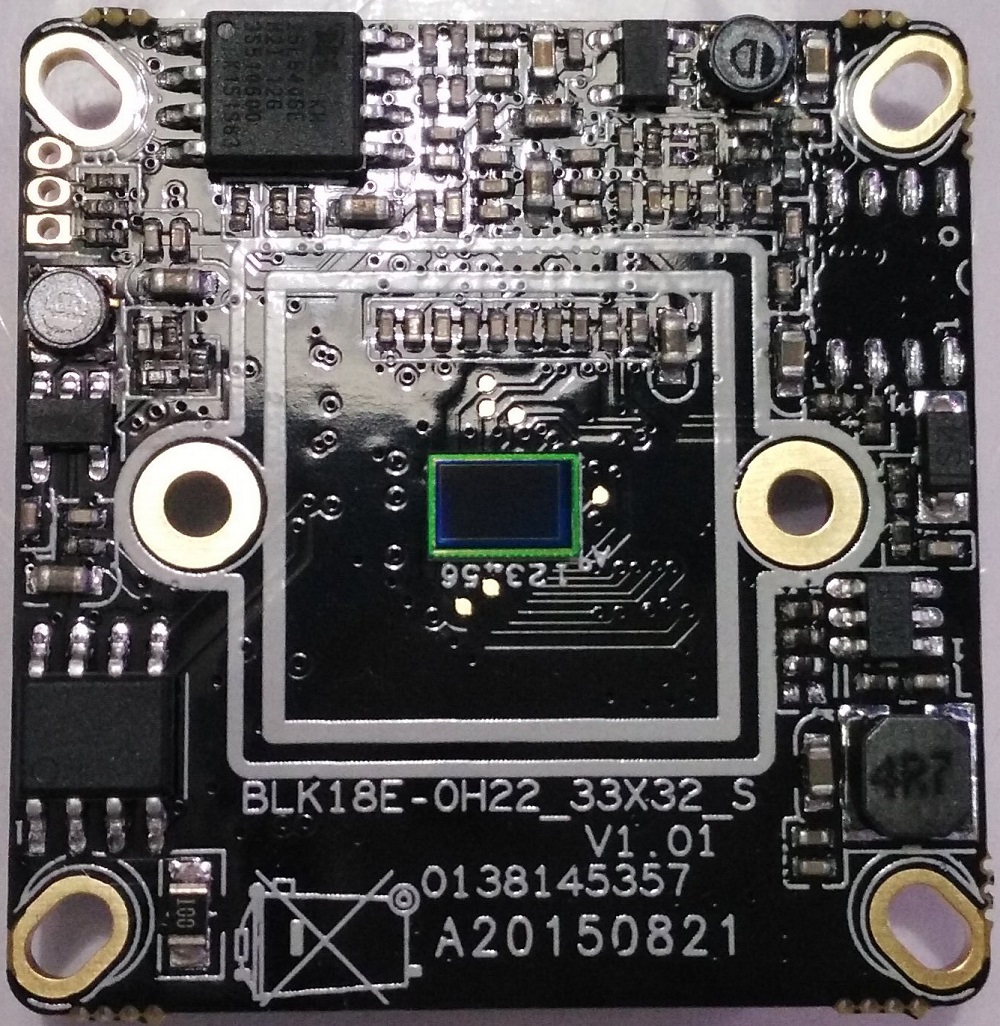

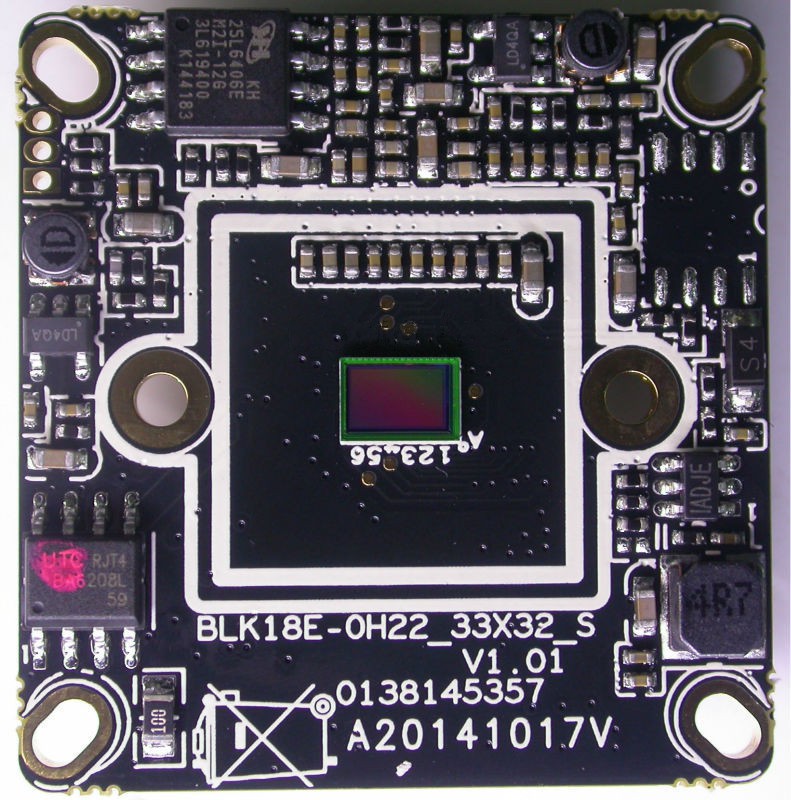

照片
文件

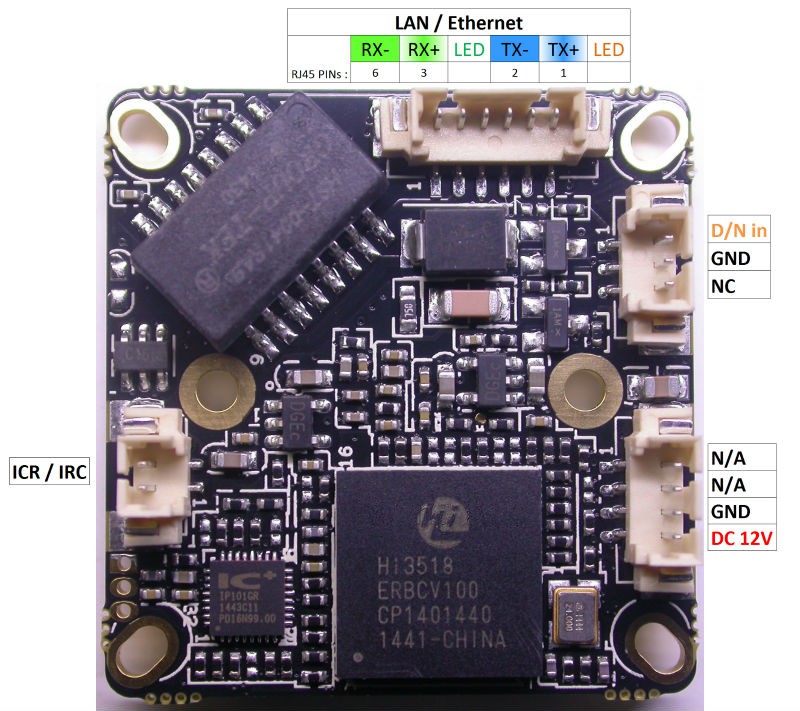

- pinout-2.jpg (引脚图, 150 KB)
