IPG-50H10PL-S
100万CMOS网络摄像机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3518CV100
- 传感器:
- ov9712
- 设备 ID:
- 00002510
- 收录年份:
- 2015
cctvsp.ru
IP摄像机模组 IPG-50H10PL-S（Hi3518C + ov9712）
1MP IP摄像机模组。1/4'' Omnivision ov9712 传感器，HiSilicon Hi3518C Economical HD IP Camera SOC，分辨率 1280x720，25 fps（realtime）。曾用于经济型系列的室外和室内摄像机，拍摄白天视频时表现良好。这是雄迈最早的 IP 模组之一。代号 00002510.1，固件 IPC50H10L_S38 V4.02.R11，签名 50H10L_S39。2013 年至 2015 年生产，官方支持于 2017 年终止。该模组可经改造以支持麦克风、报警输入以及基于 RT3070/RTL8188/MT7601 的 USB WiFi 模块（已在改版固件中实现）。
| 传感器 | 1/4'' OmniVision OV9712 |
|---|---|
| 分辨率 | 1Mp (1280x720) |
| 灵敏度 | 白天 0.6 勒克斯 / 夜间 0.08 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3518C Economical HD IP Camera SoC |
Xiongmai
100万CMOS网络摄像机模组
特性
- 720P高清分辨率，图像清晰、细腻
- 支持2D/3D降噪
- 先进的H.264视频压缩技术，超低码率、高清画质
- 内部防雷保护技术，符合国家标准GB/T17626.5，国际标准 IEC61000-4-5
- 支持多种云技术，实现网络穿透、前后端对接、报警信息推送到手机等功能
- 支持标准ONVIF
- 配套web、CMS、中心平台管理软件MYEYE、提供SDK开发
| 规格指标 | IPG-50H10PL-S / IPG-50H10PL-A / IPG-50H10PL-B / IPG-50H10PL-P |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3518C),纯硬压缩,看门狗； |
| 传感器 | 1/4" OV09712 CMOS传感器；彩色0.6Lux@F1.2,黑白0.08 Lux@F1.2； |
| 视频处理 | H.264视频编码,支持双码流,AVI格式； 支持码流0.1M~6Mpbs可调；支持帧率1~30帧/秒可调； |
| 图像输出 | 主码流: 1280*720；子码流:704*576； |
| 音频接口 | 无 / 1路输入,电平2Vp-p,阻抗1kΩ / 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率 |
| 音频处理 | G.711A |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应; 支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 自动光圈口 | 无 / 1个自动光圈接口,支持DC驱动自动光圈镜头; |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 云台接口 | 无 / 1个RS422/RS485接口,支持PELCO(P)等多种的云台镜头(PTZ)控制协议; |
| USB接口 | 无 / 1个USB接口,支持WIFI/3G无线扩展 |
| 报警I/O | 0/0 / 1/0 / 2/0 / 2/1 |
| SD卡 | 不支持 / 支持，最大32G |
| 防雷保护 | 电源、网络、POE全面防雷，符合国家标准GB/T17626.5，国际标准 IEC61000-4-5。 |
| 智能分析 | 支持视频智能分析功能：周界警戒；(-S型不支持) |
| 业务功能 | 支持WEB配置,OSD,实时视频传输,移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持MJPEG抓图；支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF | 支持 |
| 手机监控 | 支持手机监控（IOS,Android） |
| 其他 | 电源：DC12V/2A，功耗：≤3W，尺寸：38mm*38mm |
| 说明 | 支持POE供电（选配）-S型为中性版本，不接收任何定制 |

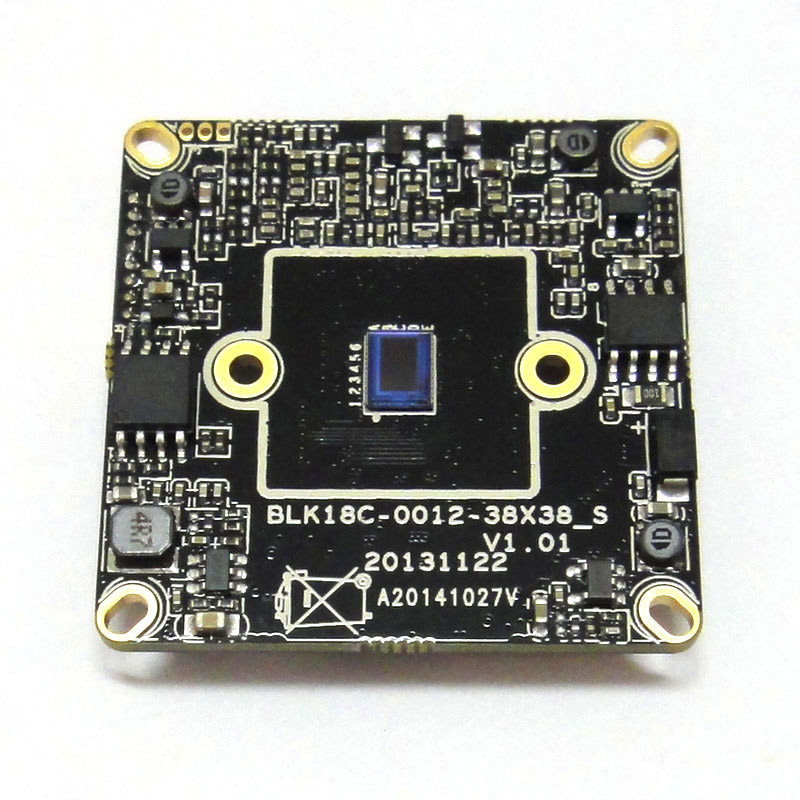

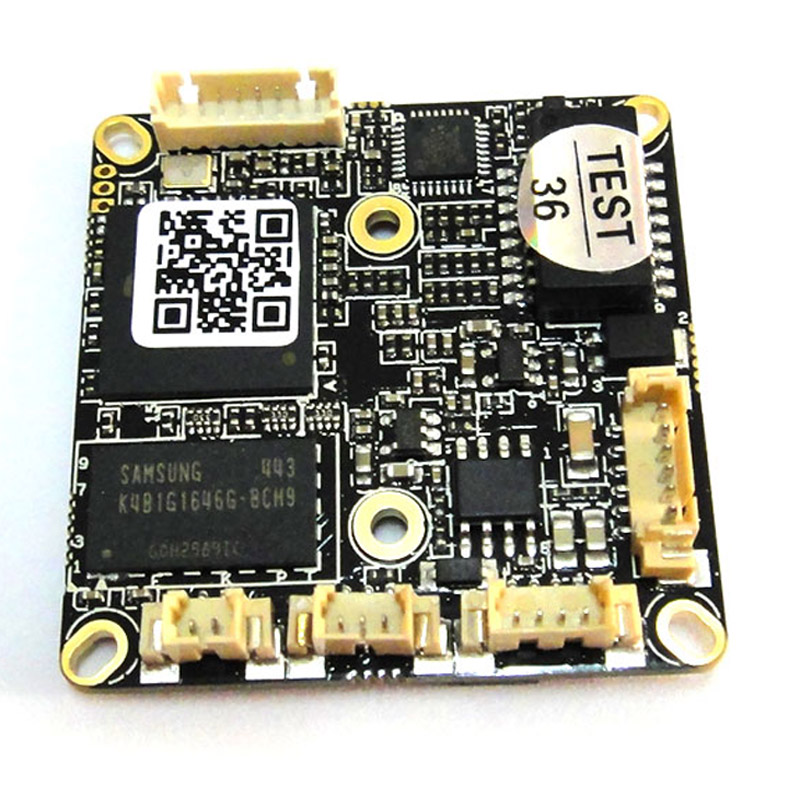

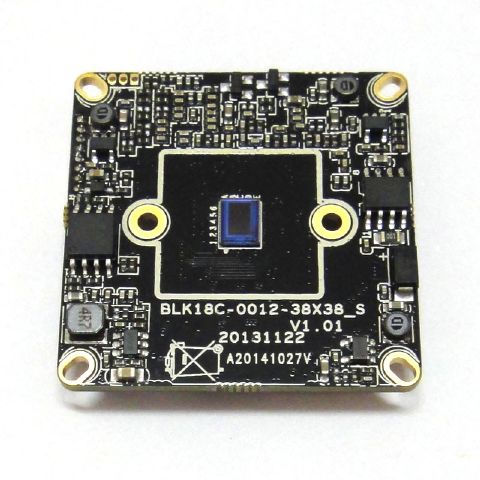

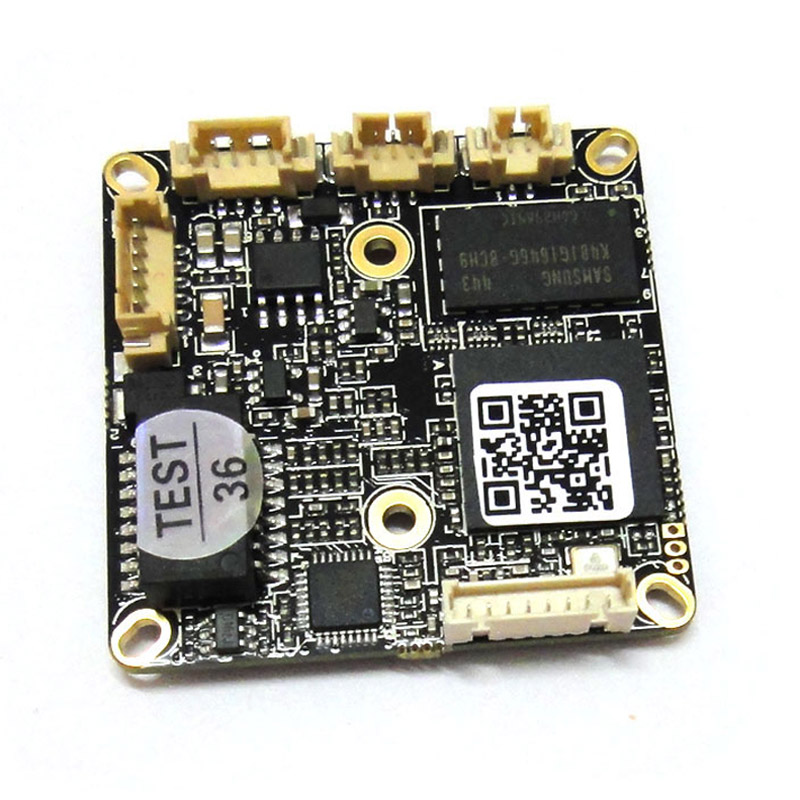

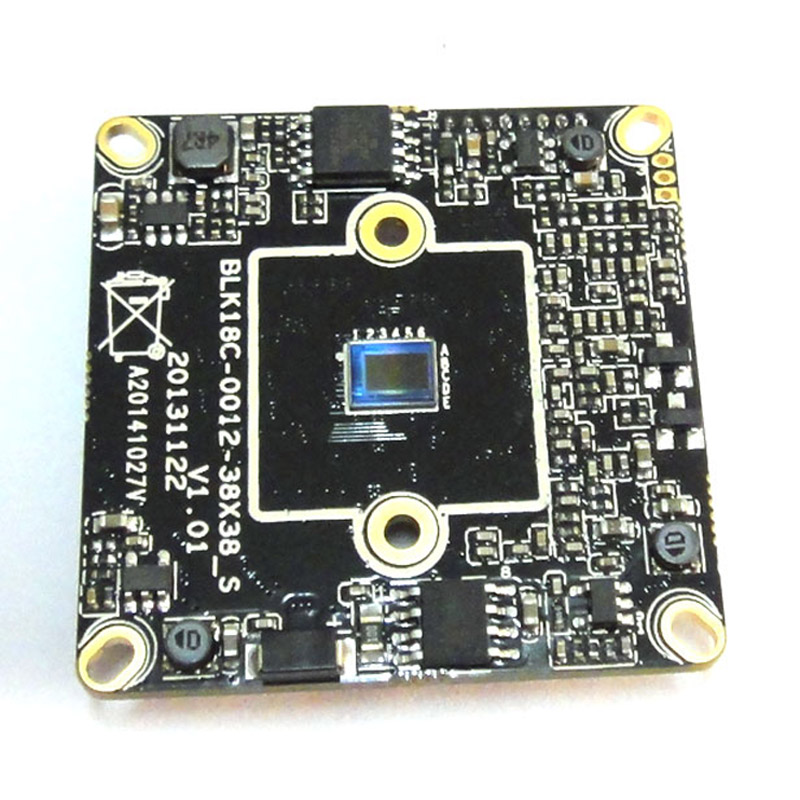

照片
文件

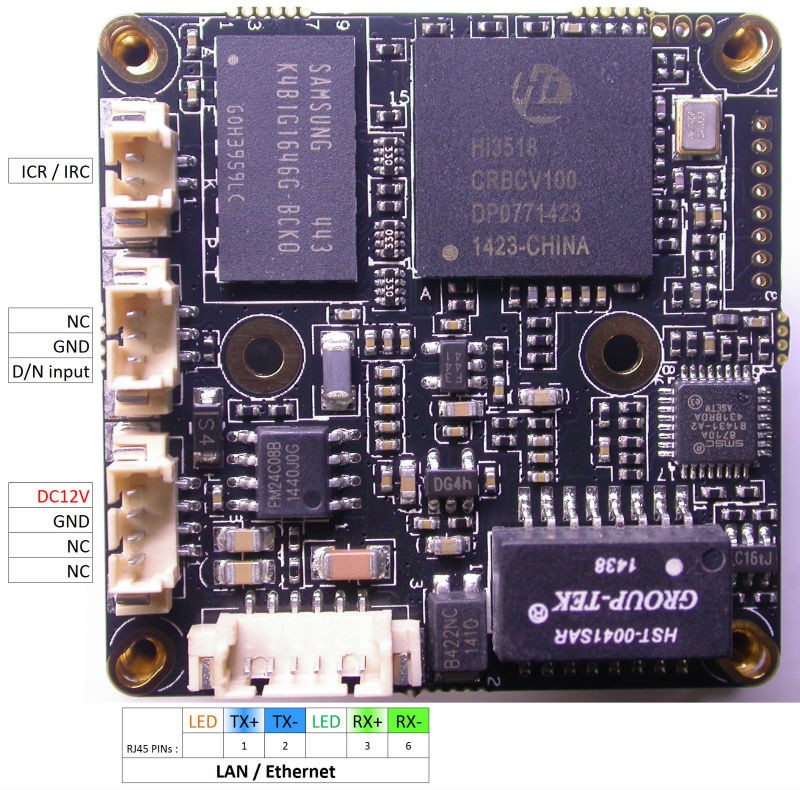

- pinout-1.jpg (引脚图, 201 KB)
