IPG-53H13AF
130万自动对焦模组 · AF module
- 厂商:
- Xiongmai
- SoC:
- HI3518CV100
- 传感器:
- AR0130
- 收录年份:
- 2016
cctvsp.ru
IP摄像机模组 IPG-53H13AF（Hi3518C + AR0130）
1.3MP IP摄像机模组。1/3'' Aptina AR0130 传感器，HiSilicon Hi3518C Economical HD IP Camera SoC，支持 h264，分辨率 1280x960，25 fps。采用 4:3 传感器的经典 Zoom 模组。用于室外和室内云台摄像机，拍摄白天和夜间视频时表现良好。
注意：与单轴和双轴 PTZ 云台支架配合使用可获得最佳效果。
| 传感器 | 1/3'' Aptina AR0130 |
|---|---|
| 分辨率 | 1.3Mp (1280x960) |
| 灵敏度 | 白天 0.01 勒克斯 / 夜间 0.001 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3518C Economical HD IP Camera SoC |
| 镜头 | 电动变焦 f=2,8-12 mm (103° - 30.8°) |
Xiongmai
130万自动对焦模组
特性
- 130万1/3" AR0130低照度 CMOS传感器
- 支持3D降噪，数字宽动态
- 支持ONVIF协议；可接入第三方NVR
- 支持手机监控（iOS,android）
- 支持Web端，CMS,MYEYE平台管理软件，提供SDK
- 支持云服务，网络穿透，报警信息推送至手机等
| 规格指标 | IPG-53H13AF |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3518C),纯硬压缩,看门狗; |
| 传感器 | 130万1/3" AR0130低照度 CMOS传感器;支持CS接口镜头;彩色0.01Lux@F1.2,黑白0.001 Lux@F1.2； |
| 视频处理 | H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调;支持帧率1~30帧/秒可调; |
| 镜头 | 标配2.8mm—12mm自动变焦镜头 |
| 图像输出 | 主码流: 1280*960，1280*720;子码流:704*576; |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 云台接口 | 1个RS485接口,支持PELCO(P)等多种的云台镜头(PTZ)控制协议; |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; |
| USB接口 | 1个USB接口，支持WIFI/3G |
| 报警接口 | 1路开关量输入,支持报警输入联动 |
| SD卡 | 不支持 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试） |
| 业务功能 | 支持OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动;支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 其他 | DC12V电源输入接口,3W功耗,尺寸38mm*38mm; |
| 说明 | 支持POE供电（选配） |

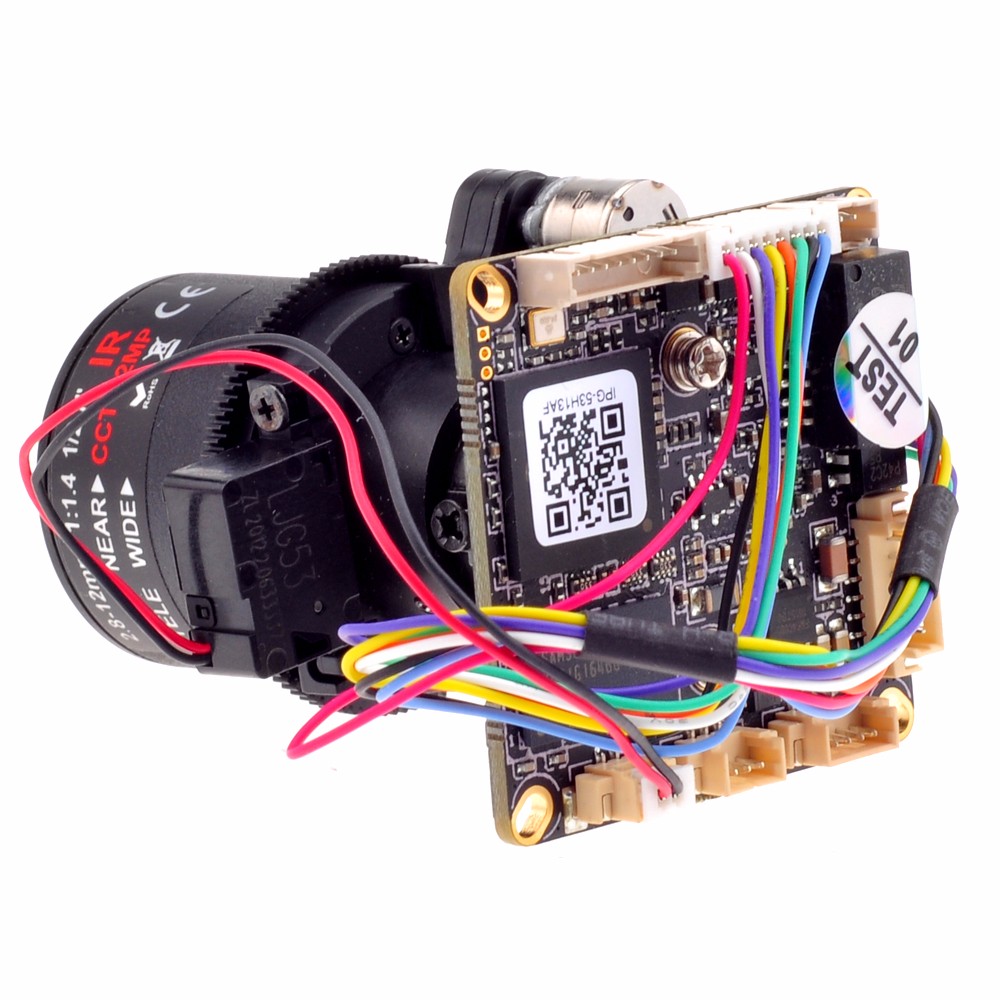

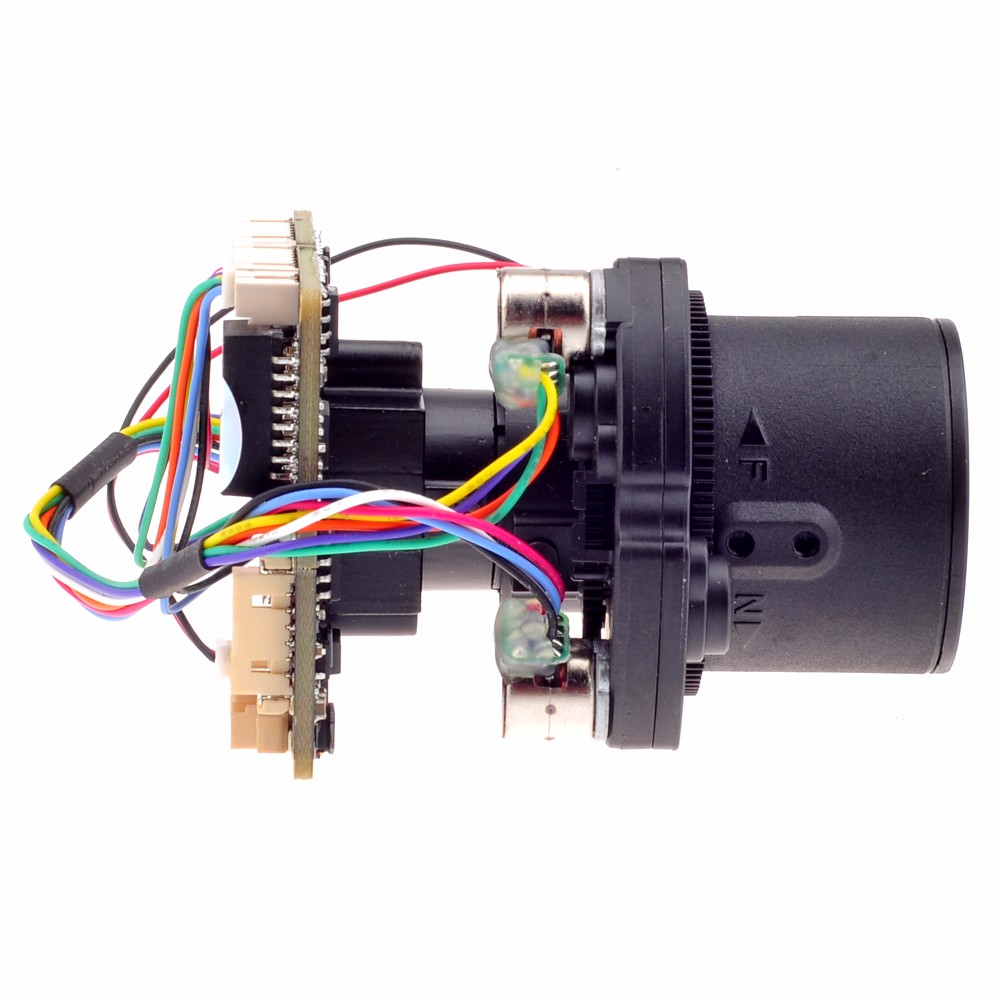

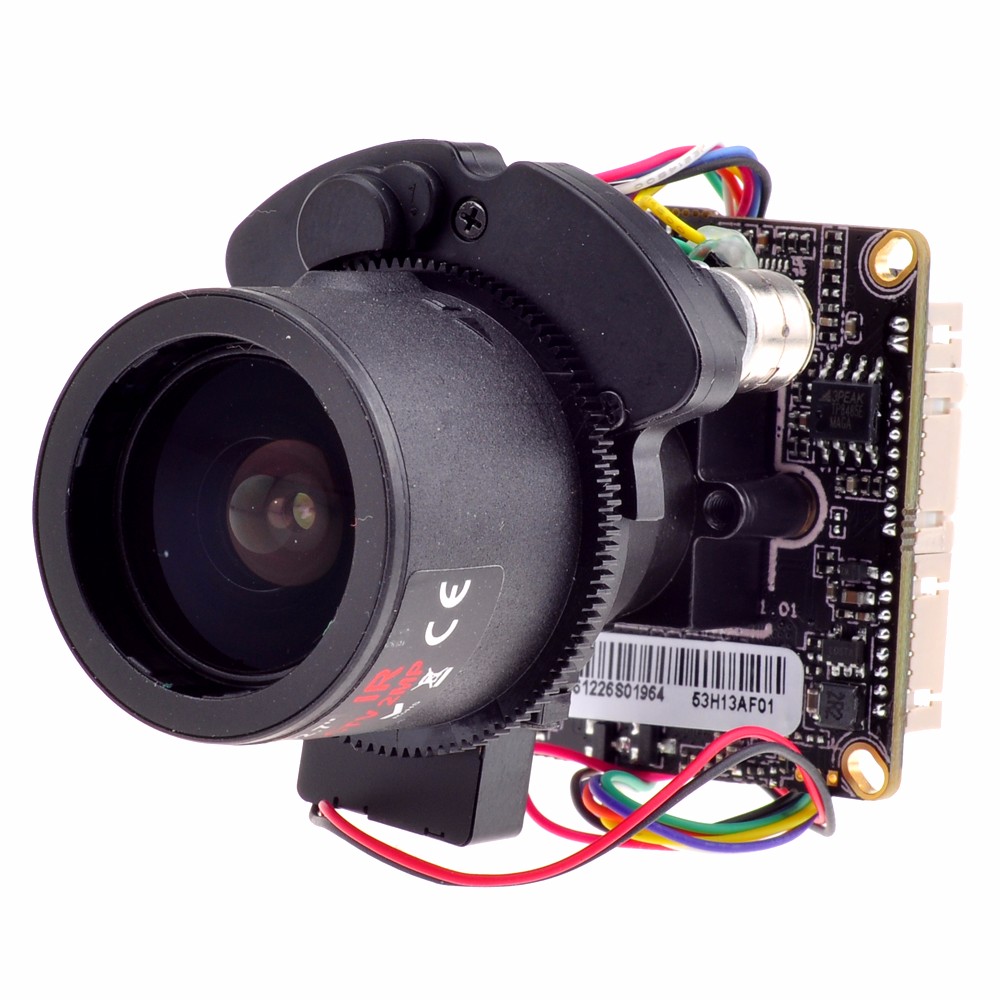

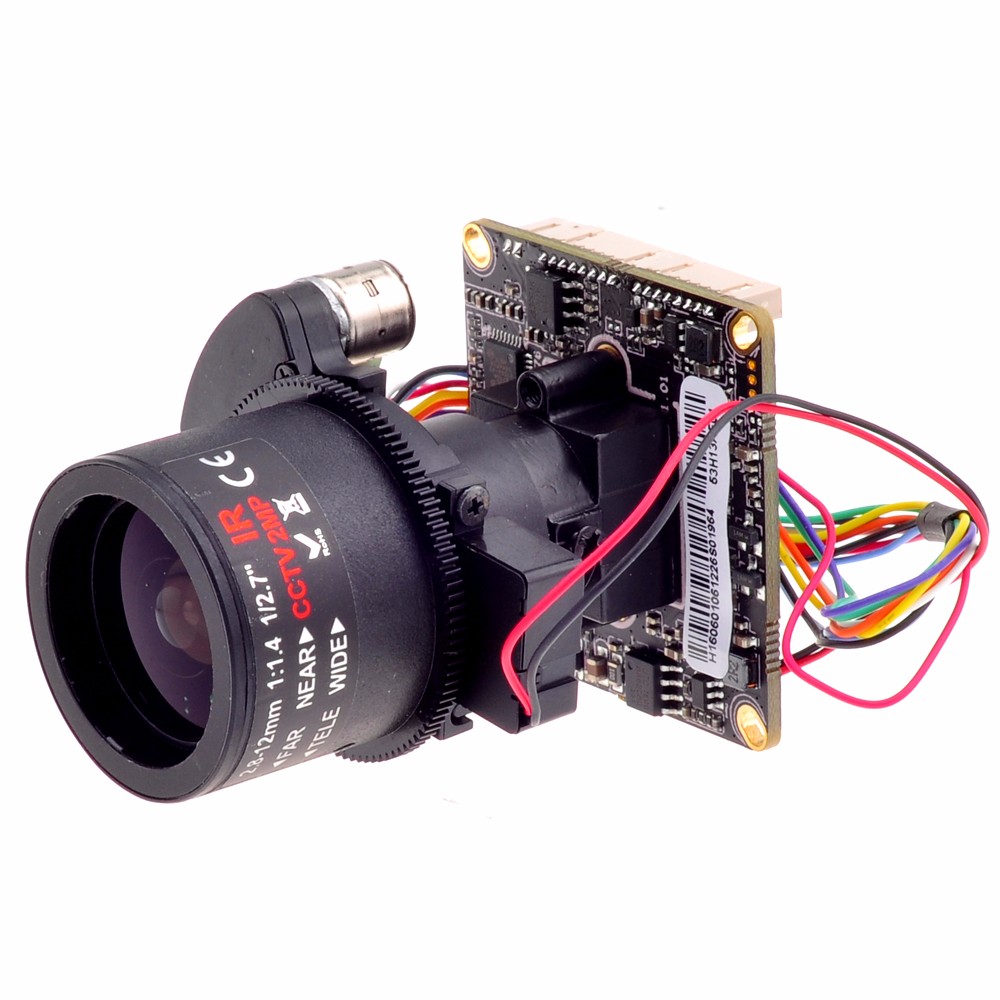

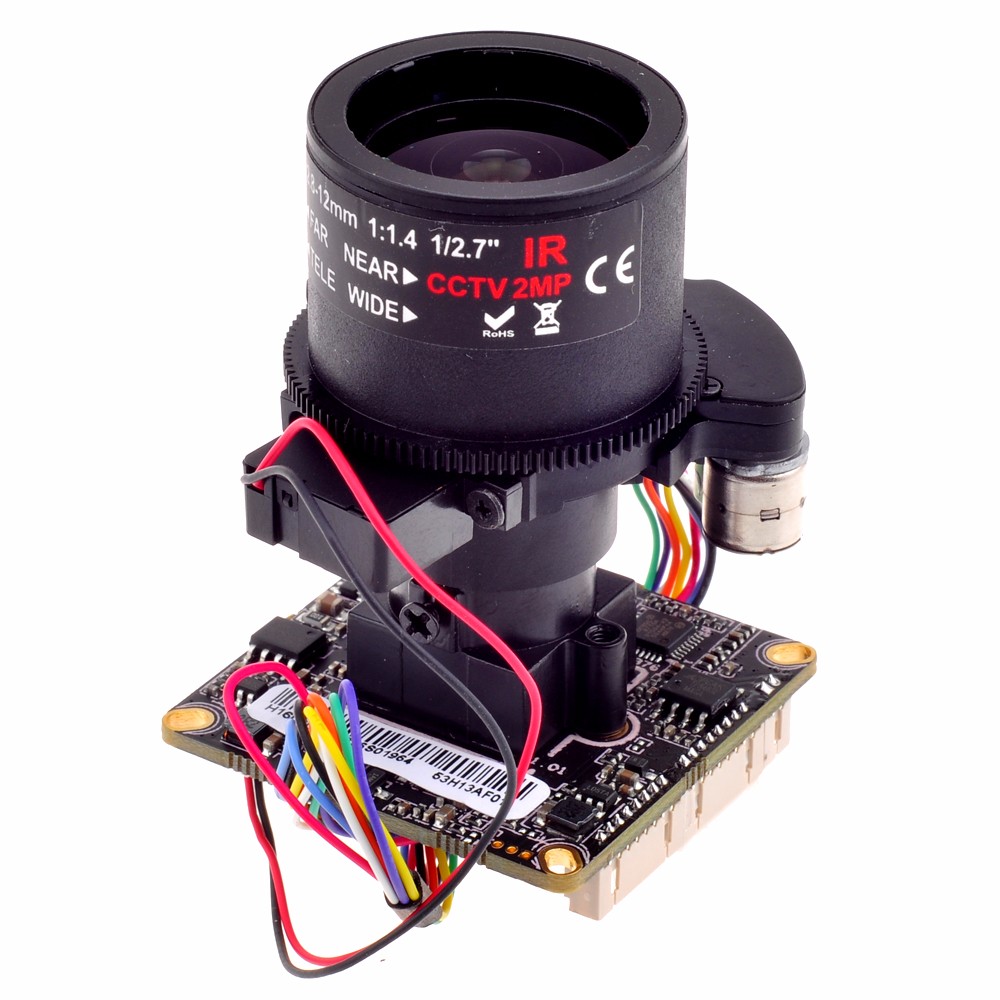

照片
文件

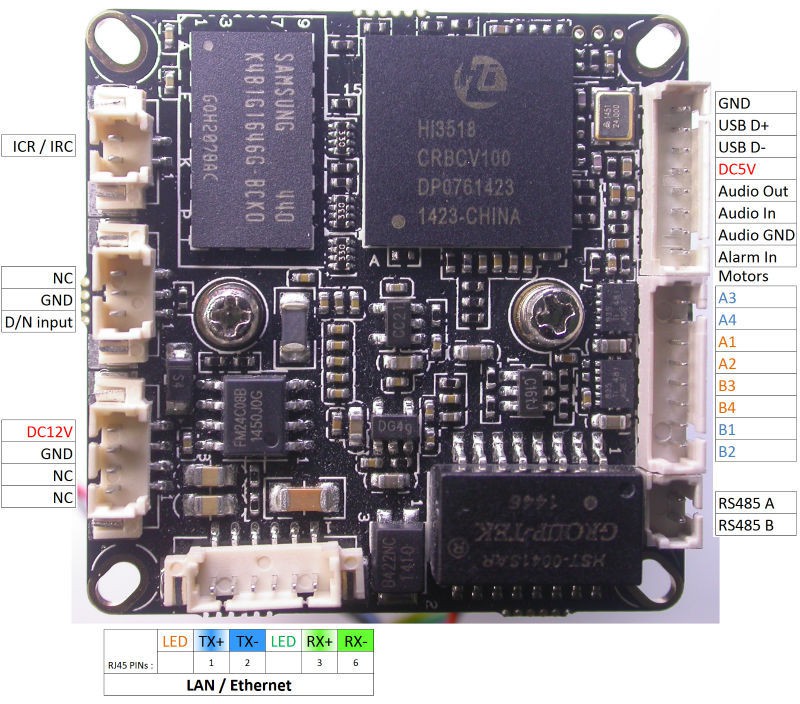

- pinout-2.jpg (引脚图, 168 KB)
