IPG-54H13PE-S
130万星光级网络摄像机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3518EV100
- 传感器:
- IMX225
- 设备 ID:
- 00006538
- 收录年份:
- 2015
cctvsp.ru
IP摄像机模组 IPG-54H13PE-S（Hi3518e + IMX225）
2MP IP摄像机模组。1/3'' Sony Exmor IMX225 CMOS Solid-state Image Sensor 传感器，HiSilicon Hi3518e 720p IP Cam SoC，分辨率 1280x960，17 fps。用于高端系列和 Low Illumination 系列的室外和室内摄像机，拍摄夜间视频时表现出色。这是一款单板模组，标准尺寸 38x38 mm，用于具有标准安装位的摄像机。
注意：该模组已停产，推荐的替代型号为 IPG-85HE20PS-S，采用更新的 2MP IMX307 传感器和支持 h265 的 Hi3516Ev100 SoC（20fps）。
| 传感器 | 1/3'' Sony Starvis IMX225 Back-Illuminated CMOS image Sensor |
|---|---|
| 分辨率 | 1.3Mp (1280x960) |
| 灵敏度 | 白天 0.01 勒克斯 / 夜间 0.001 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3518E 720p IP-Cam SOC |
Xiongmai
130万星光级网络摄像机模组
特性
- 960P高清分辨率，图像清晰，细腻
- 专业感光芯片，提供更卓越的夜视效果
- 支持2D/3D降噪，支持数字宽动态
- 先进的H.265X/H.264视频压缩技术，超低码率、高清画质
- 内部防雷保护技术，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持多种云技术，实现网络穿透、前后端对接、报警信息推送到手机等功能
- 支持标准ONVIF
- 配套web、CMS、中心平台管理软件MYEYE、提供SDK开发
| 规格指标 | IPG-54H13PE-S |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3518E),纯硬压缩,看门狗; |
| 传感器 | 1/3"IMX225低照度CMOS传感器; 彩色0.0001Lux@F1.2；黑白0.0001Lux@F1.2； |
| 视频处理 | H.265X/H.264视频编码,支持双码流,AVI格式; 支持码流0.1M~6Mpbs可调;支持帧率1~25帧/秒可调 |
| 图像输出 | 主码流:1280*960（18fps）;1280*720（25fps） 子码流:704*576;352*288 |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 防雷保护 | 电源防雷，符合国家标准GB/T17626.5，国际标准IEC61000-4-5 |
| 业务功能 | 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持JPEG抓图；支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 其他 | 电源:DC12V/2A,功耗:≤3W,尺寸:38mm*38mm |
| 说明 | 支持POE供电（选配）-S为中性版本，不接收定制 |

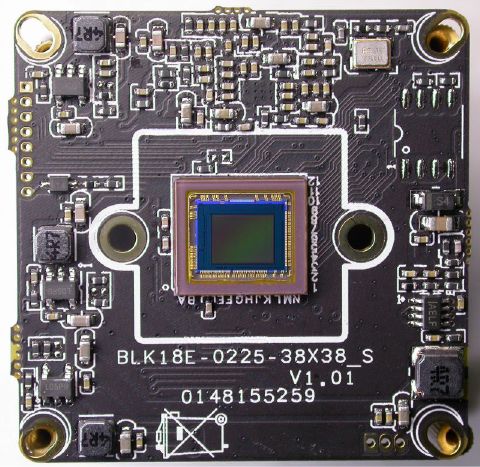

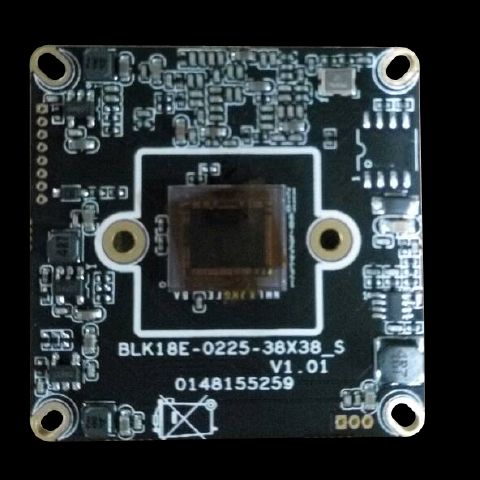

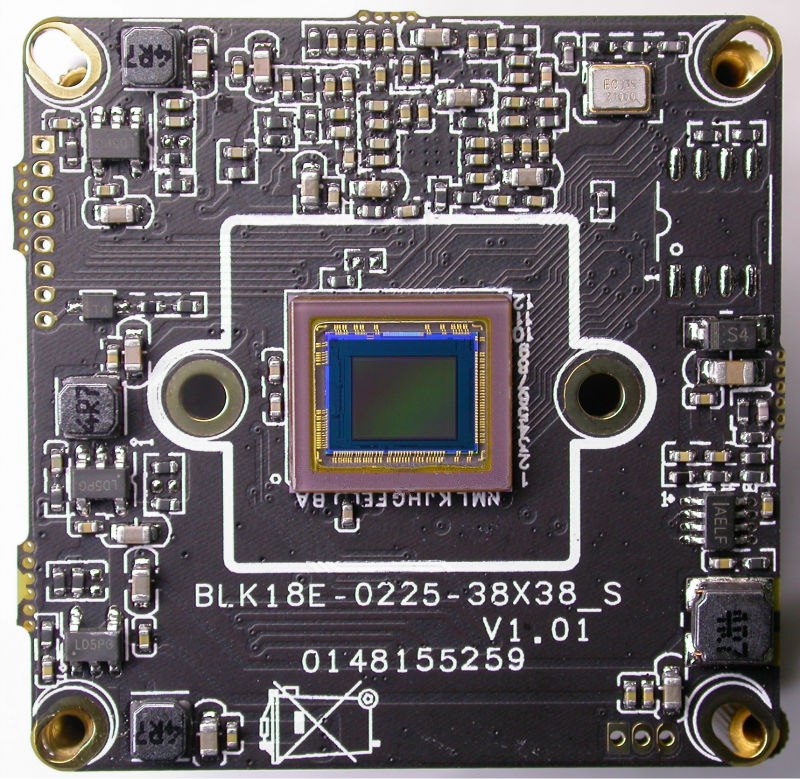

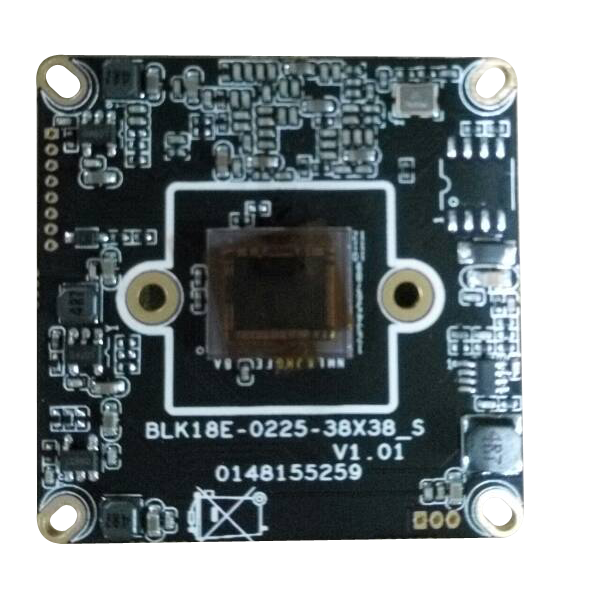

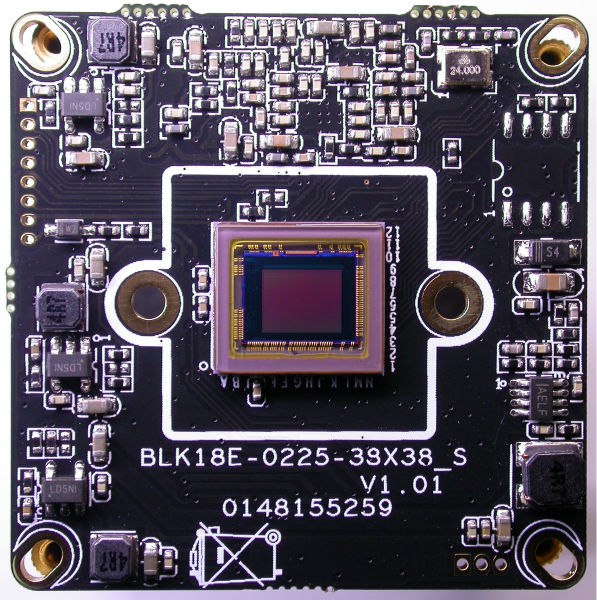

照片
文件

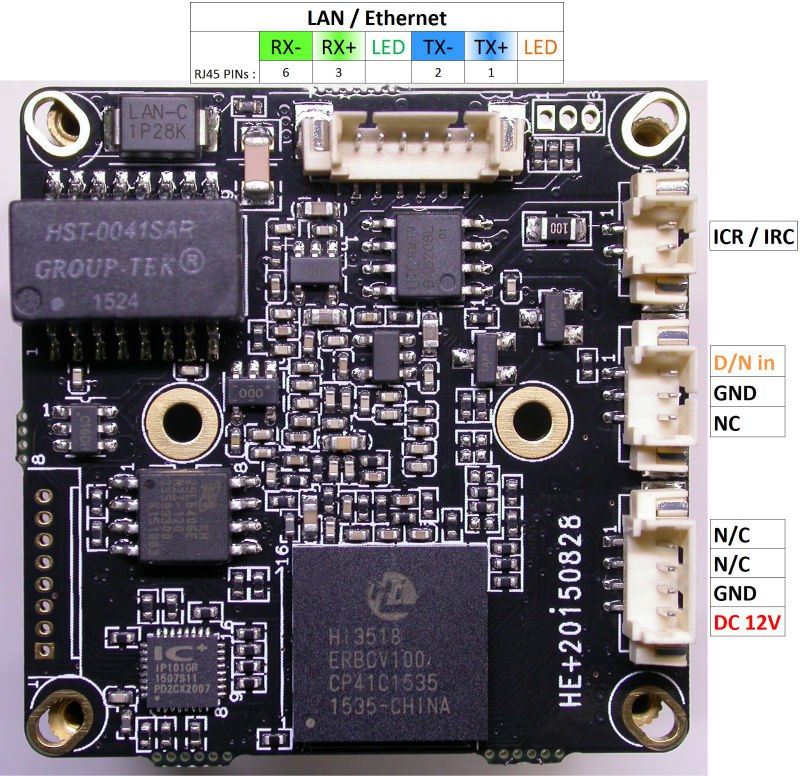

- pinout-2.jpg (引脚图, 184 KB)

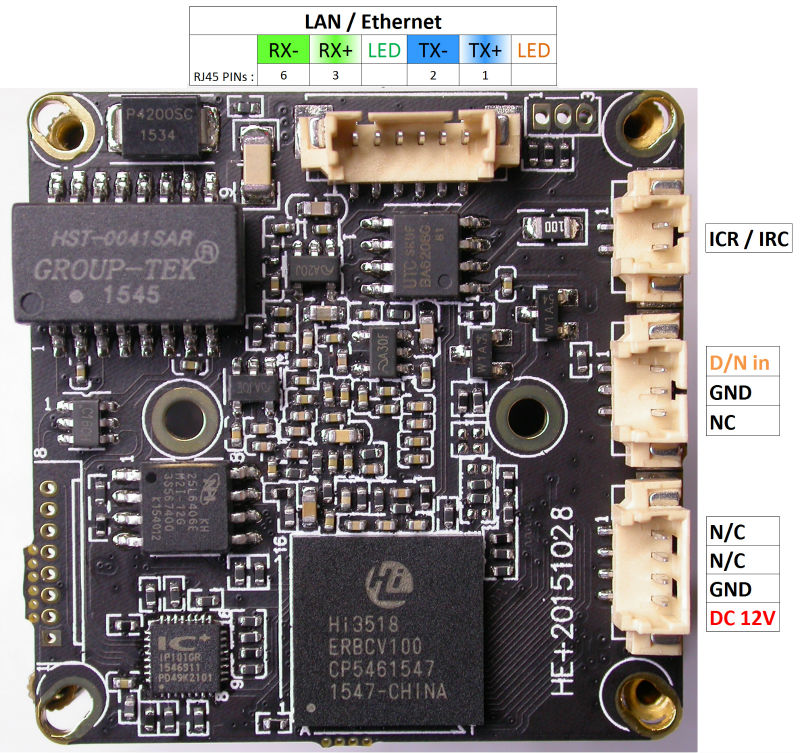

- pinout-4.jpg (引脚图, 176 KB)
