IPG-80H20PT-S

200万CMOS H.265网络摄像机模组 · IP Camera Module

厂商:
Xiongmai
传感器:
F22
设备 ID:
00022520
收录年份:
2017

cctvsp.ru

IP摄像机模组 IPG-80H20PT-S（Hi3516Cv300 + F22）

2MP IP摄像机模组。传感器：1/2.8'' Silicon Optronics JX-F22 CMOS图像传感器；SoC：海思 HiSilicon Hi3516Cv300 第三代 Professional HD IP Camera SoC，支持h265；分辨率1920x1080，每秒25帧。

注：如果您会使用电烙铁，可以自行焊上缺少的接口，从而获得音频支持（麦克风和扬声器）以及报警输入和输出。也可以在下单时直接订购相应改装，收到的模组即已焊好接口。

用于主力系列的室外和室内摄像机，白天和夜间视频拍摄表现出色。

F22传感器是中国公司SOI的成果，定位于Starlights系列。可在夜间获得彩色画面。其灵敏度仅略逊于SC2235传感器。

规格
传感器1/2.7'' Silicon Optronics JX-F22 CMOS sensor
分辨率2Mp (1920x1080)
灵敏度白天 0.1 勒克斯 / 夜间 0.01 勒克斯 (F1.2) / 开启红外时 0 勒克斯
SoCHiSilicon Hi3516Cv300 Professsional HD IP Camera SoC

Xiongmai

200万CMOS H.265网络摄像机模组

特性

  • 1080P高清分辨率，图像清晰、细腻
  • 支持2D/3D降噪，数字宽动态功能
  • 先进的 H.265++/H.265+/H.265/H.264 视频压缩技术，超低码率、高清画质
  • 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
  • 支持ONVIF协议，可接入第三方后端/平台
  • 支持手机监控（iOS,android）
  • 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
  • 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
规格
规格指标IPG-80H20PT-S / IPG-80H20PT-A
系统结构嵌入式RTOS设计，双核32位DSP(Hi3516CV300)，纯硬压缩,看门狗
传感器200万1/2.7" F22 CMOS传感器；彩色0.1Lux@F1.2，黑白0.01Lux@F1.2
视频处理H.265++/H.265+/H.265/H.264 视频编码,支持双码流,AVI格式;支持码流0.1M~8Mpbs可调;支持帧率1~30帧/秒可调
图像输出主码流：1920*1080@25fps，1280*720@25fps；子码流：704*576 @25fps
快门1/50(1/60)秒至1/10000秒
镜头无
日夜转换模式支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V
降噪支持2D/3D降噪
宽动态支持数字宽动态
自动光圈无
音频处理G.711编解码标准,支持双向语音对讲功能,支持音视频同步
音频接口1路输入,电平2Vp-p,阻抗1kΩ,;1路输出,阻抗16Ω,30mw输出功率:
网络接口1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议
扩展接口无 / 扩展接口1：支持USB扩展；支持SD卡扩展；支持LED控制扩展；支持扩展一路报警输出；支持复位键扩展；
信号接口1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动
云台接口无
电机接口无
报警I/O1/0（支持报警输入与录像和后台联动）
WIFI天线接口无
复位键接口无
SD卡无
可靠性全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试）
智能分析支持
业务功能支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动;支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包
ONVIF协议支持
手机监控支持手机监控（iOS，Android）
电源DC12V/2A,功耗:≤3W
板型尺寸尺寸:38mm*38mm
说明支持POE供电（选配），灯板驱动电压在3.3V

照片

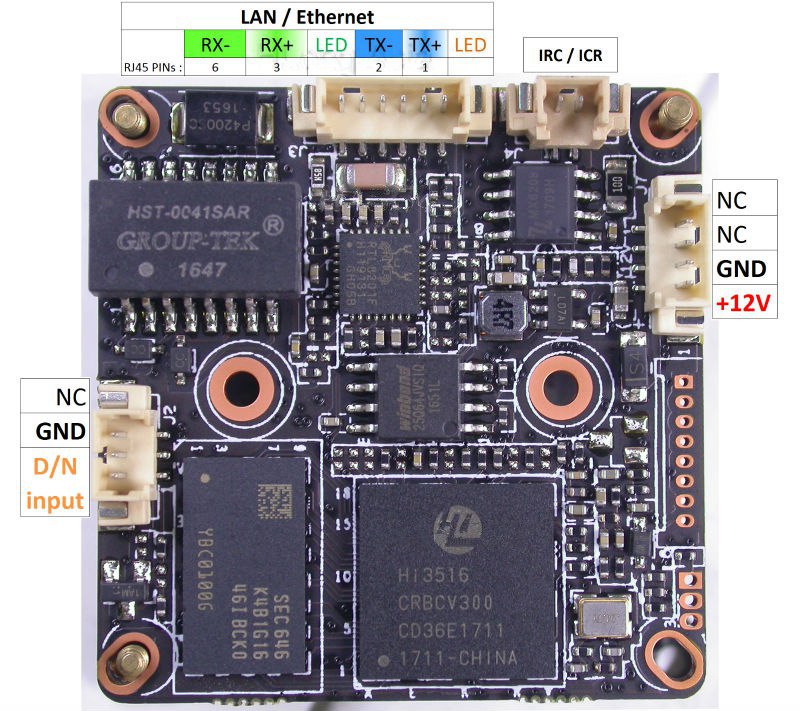

  • IPG-80H20PT-S：照片

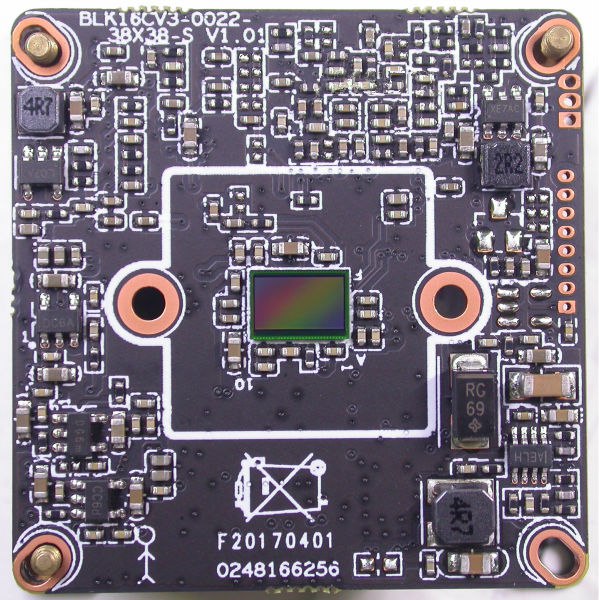

  • IPG-80H20PT-S：正面
