IPG-H200NS-WS1-E36
200万Hi3518EV200+SC2135双线版网络高清一体模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3518EV200
- 收录年份:
- 2017
Xiongmai
200万Hi3518EV200+SC2135双线版网络高清一体模组
特性
- 200万高清分辨率，图像清晰、细腻
- 支持有线、无线网络连接，一键WPS功能
- 支持无线路由中继器，增强信号，增大距离，突破场景限制，增加布点多样性
- 支持2D/3D降噪，数字宽动态功能
- 先进的H.264视频压缩技术，超低码率、高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持手机监控（iOS,android）
- 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
- 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
| 规格指标 | IPG-H200NS-WS-E36 / IPG-H200NS-WS1-E36 |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3516CV300),纯硬压缩,看门狗; |
| 传感器 | 200万1/2.7" SC2135 CMOS传感器；彩色0.1Lux@F1.2,黑白0.01Lux@F1.2； |
| 视频处理 | H.264视频编码,支持双码流,AVI格式;支持码流0.1M~8Mpbs可调;支持帧率1~30帧/秒可调 |
| 图像输出 | 主码流:1920*1080@15fps，1280*720@25fps；子码流:704*576@25fps |
| 快门 | 1/50(1/60)秒至1/10000秒； |
| 镜头 | 经济型M12镜头3.6毫米 |
| 日夜转换模式 | 标配IR-CUT |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | 无 |
| 音频接口 | 无 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 扩展接口 | 无 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 云台接口 | 无 |
| 电机接口 | 无 |
| 报警I/O | 无 |
| WIFI天线接口 | 支持 （8188） / 支持 （XM711） |
| 复位键接口 | 无 |
| SD卡 | 不支持 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 不支持 |
| 业务功能 | 支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动;支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 不支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | DC12V/2A,功耗:≤3W |
| 板型尺寸 | 尺寸:38mm*38mm |
| 说明 | 支持POE供电（选配），不支持一键复位 |
照片
文件

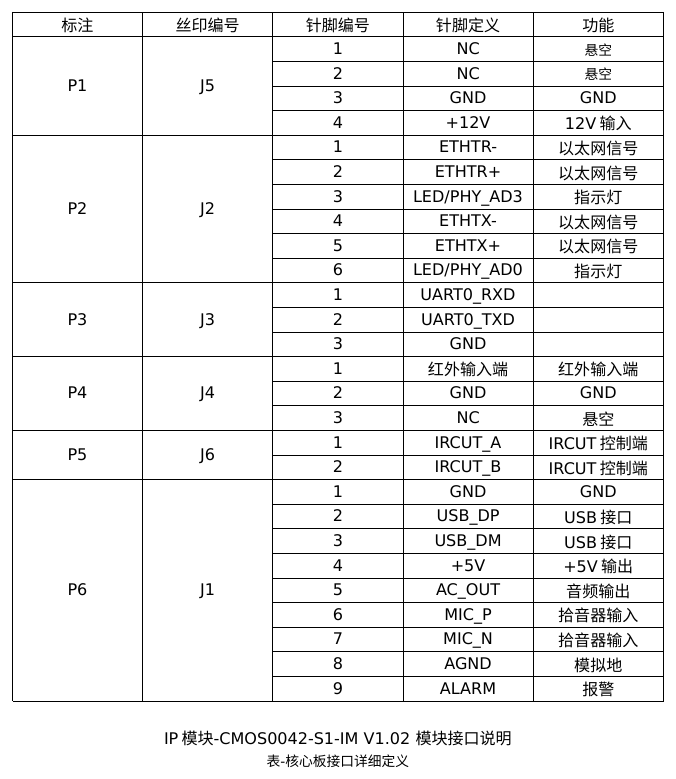

- IPG-H200NS-WS1-E36-pinout-1.png (引脚图, 87 KB)

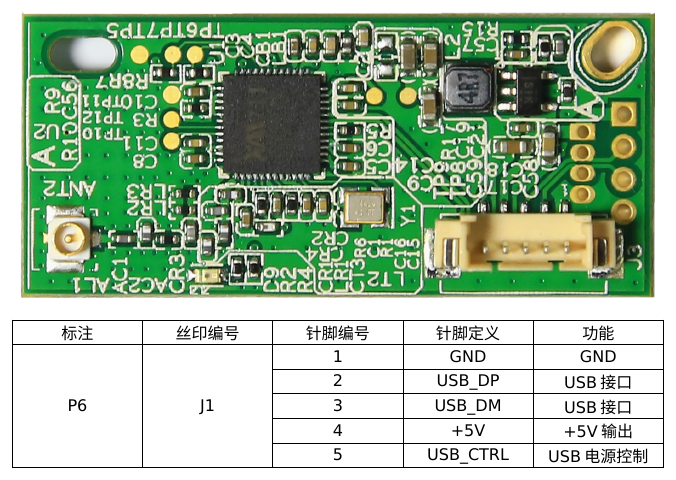

- IPG-H200NS-WS1-E36-pinout-2.png (引脚图, 393 KB)
- IPG-H200NS-WS1-E36-interface-zh.docx (文档, 6.4 MB)
- IPG-H200NS-WS1-E36-interface-zh.pdf (文档, 809 KB)
