IPG-HP500NS-A
500万H.265网络摄像机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3516DV100
- 传感器:
- SC5239
- 设备 ID:
- 00014840
- 收录年份:
- 2018
cctvsp.ru
IP摄像机模组 IPG-HP500NS-A（Hi3516D + SC5239）
5MP IP摄像机模组。传感器：1/2.7'' SmartSens SC5239 CMOS图像传感器；SoC：HiSilicon Hi3516D Professional HD IP Camera SoC，支持h265；分辨率2590x1944每秒15帧，或2560x1440每秒25帧。
注：本模组已停产。最接近的替代品是IVG-G5，采用Goke GK7605v100 SoC（Hi3516Dv200现以此名称在另一家晶圆厂生产）和改进型SmartSens SC5239s传感器。
用于中高端室外和室内摄像机，白天视频拍摄表现出色。
SC5239传感器是SmartSens的新品。以实惠的价格提供高分辨率。
厂商宣称本模组支持双向音频、报警输入，以及带MicroSD卡和WiFi模块的扩展板。
| 传感器 | 1/2.7'' SmartSens SC5239 CMOS sensor |
|---|---|
| 分辨率 | 5Mp (2592x1944) |
| 灵敏度 | 白天 0.1 勒克斯 / 夜间 0.01 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3516D Professional HD IP Camera SoC |
Xiongmai
500万H.265网络摄像机模组
特性
- 5.0M超清分辨率，图像清晰，细腻
- 支持2D/3D降噪，数字宽动态
- 先进的 H.265++/H.265+/H.265/H.264 视频压缩技术，超低码率，高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持ONVIF协议；可接入第三方后端/平台
- 支持手机监控（iOS,android）
- 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
- 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
| 规格指标 | IPG-HP500NS-A |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(Hi3516D),纯硬压缩,看门狗 |
| 传感器 | 500万 1/2.7" SC5239 CMOS传感器；彩色0.1Lux@F1.2，黑白0.01Lux@F1.2 |
| 视频处理 | H.265++/H.265+/H.265/H.264 视频编码,支持双码流,AVI格式;支持码流0.1M~10Mpbs可调; 支持帧率1~30帧/秒可调 |
| 图像输出 | 主码流:5MP 2592*1944@15fps; 4MP 2560*1440@25fps; 3MP 2048*1536@25fps 子码流:704*576@25fps |
| 快门 | 1/50(1/60)秒至1/10000秒 |
| 镜头 | 无 |
| 日夜转换模式 | 支持IR-CUT |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | G.711A编解码标准,支持双向语音对讲功能,支持音视频同步 |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,拾音器输入;1路输出,阻抗16Ω,30mw输出功率,连接耳机或功放 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 扩展接口 | 1*扩展接口：USB扩展（支持3G/WIFI无线扩展）；SD卡扩展；LED控制或一路报警输入扩展；一路报警输出扩展；复位键扩展；RTC电池供电扩展 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 云台接口 | 无 |
| 电机接口 | 无 |
| 报警I/O | 1/0（支持报警输入与录像和后台联动） |
| WIFI天线接口 | 无 |
| 复位键接口 | 无 |
| SD卡 | 不支持 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 不支持 |
| 业务功能 | 支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动;支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | 电源:DC12V/2A,功耗:≤3W |
| 板型尺寸 | 尺寸:38mm*38mm塑料框架 |
| 说明 | 支持POE供电（选配），不支持一键复位 |

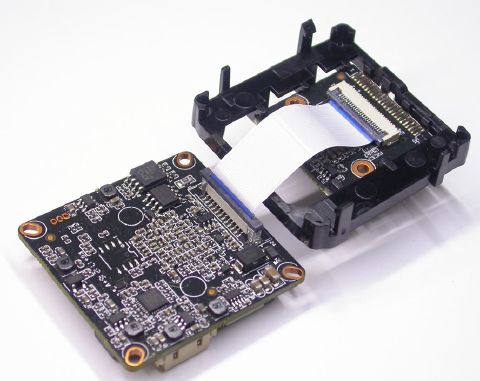

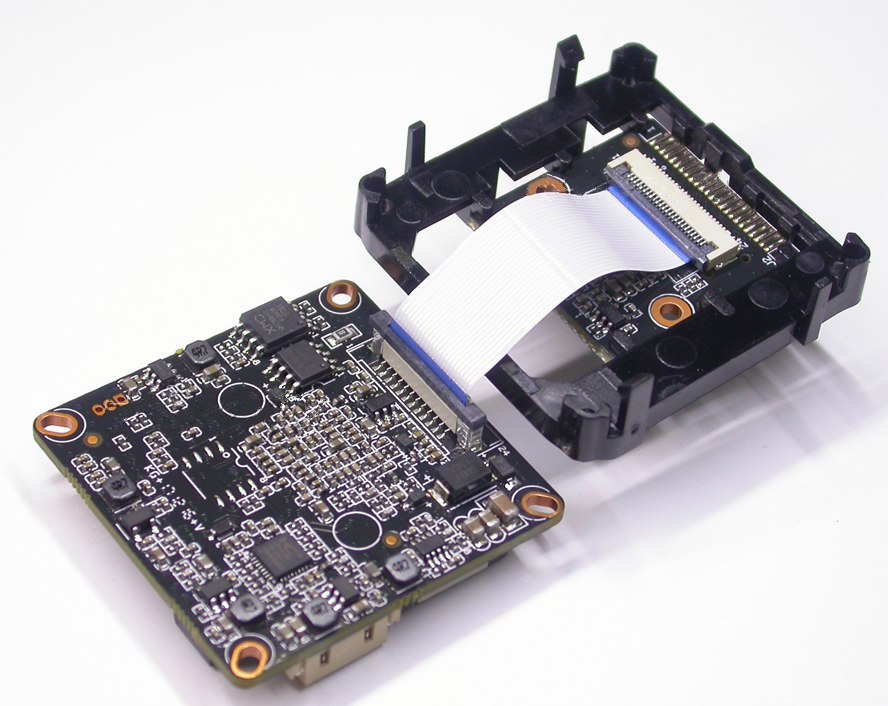

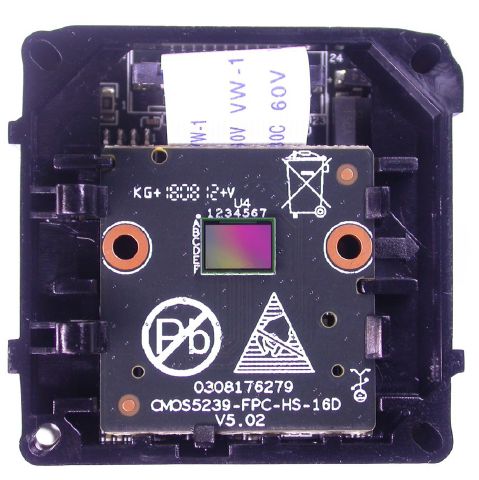

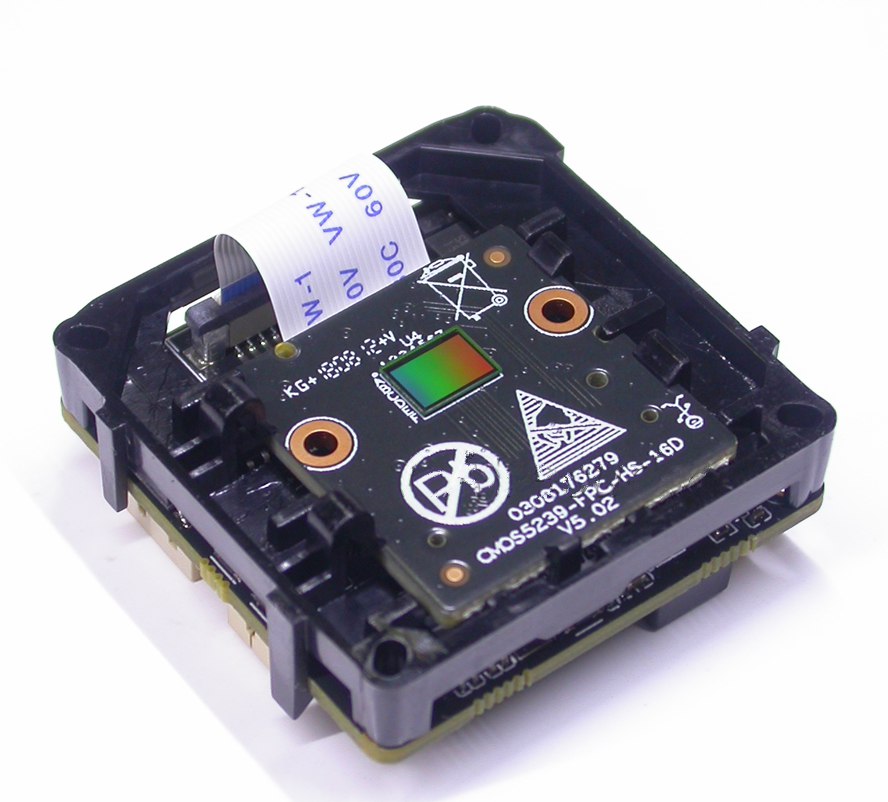

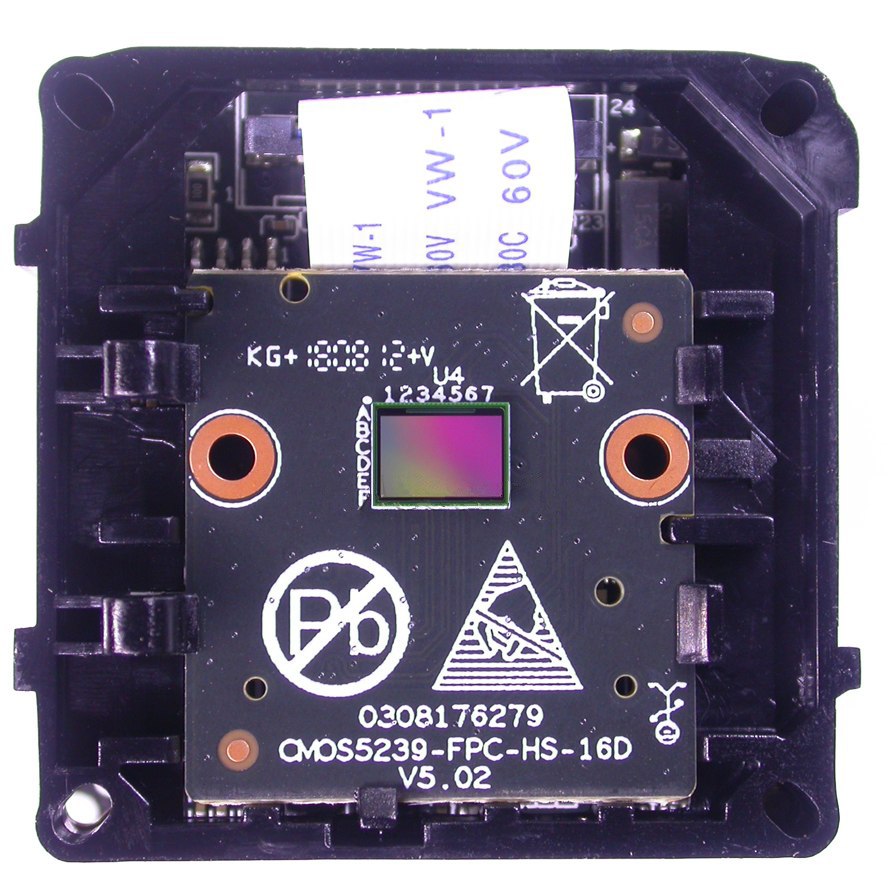

照片
文件

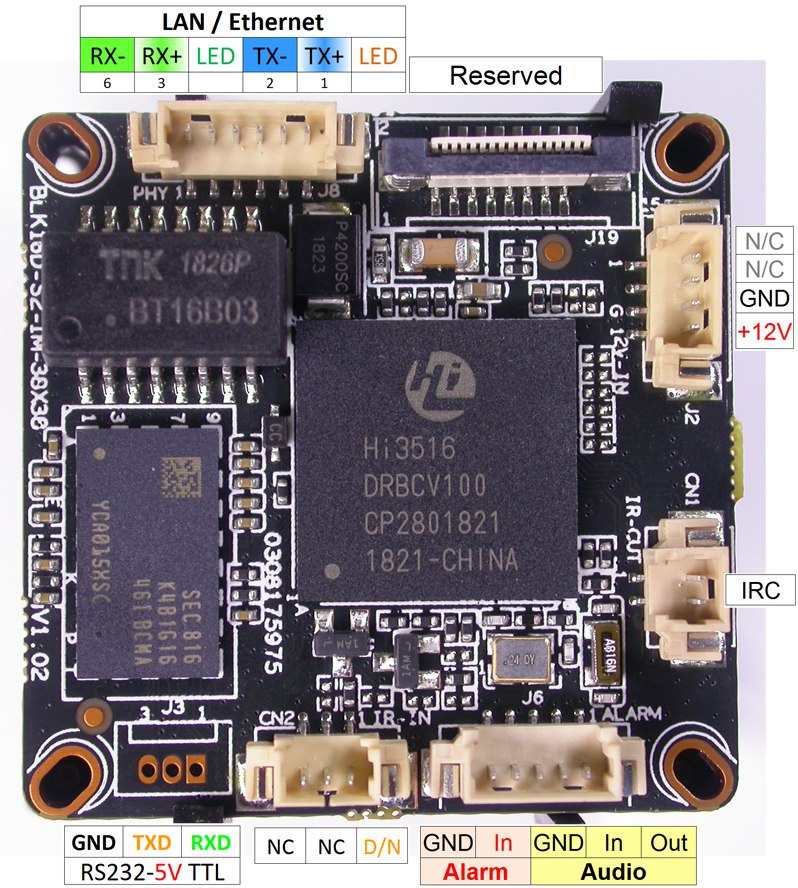

- pinout-4.jpg (引脚图, 206 KB)

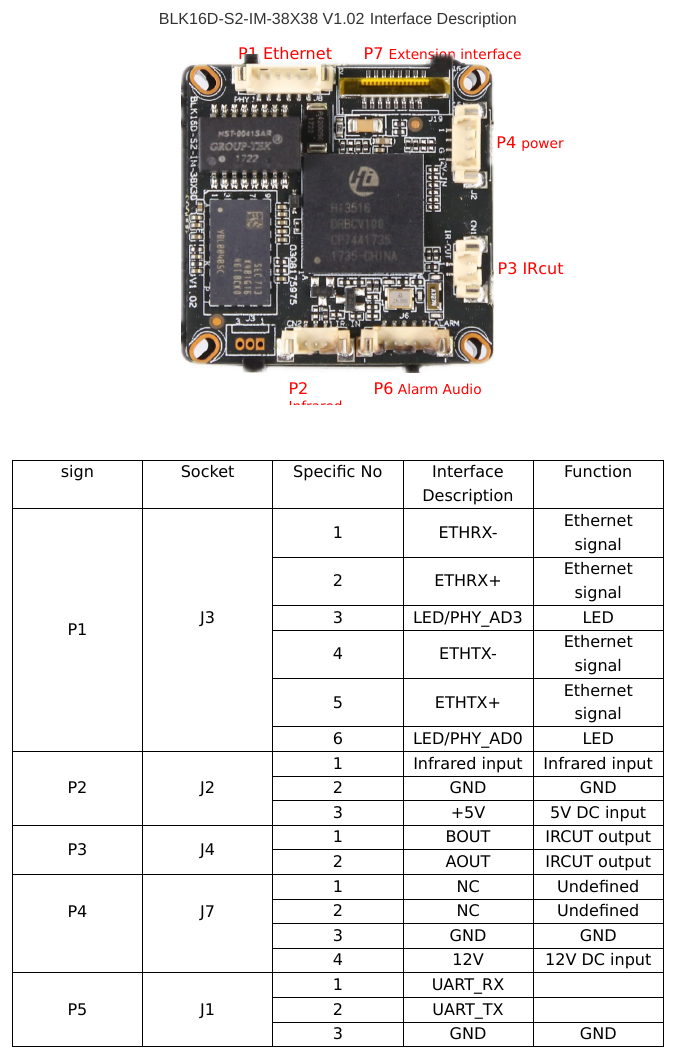

- IPG-HP500NS-A-pinout-1.png (引脚图, 254 KB)

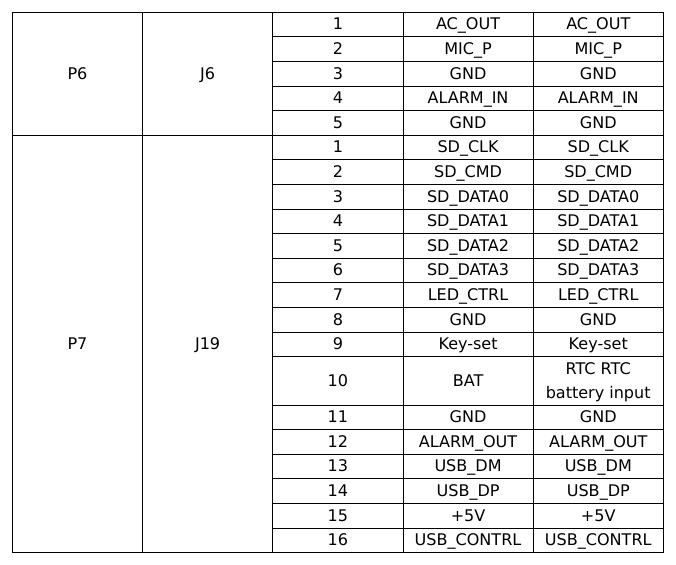

- IPG-HP500NS-A-pinout-2.png (引脚图, 52 KB)
- IPG-HP500NS-A-interface-en.docx (文档, 3.0 MB)
- IPG-HP500NS-A-interface-en.pdf (文档, 302 KB)
- IPG-HP500NS-A-interface-zh.docx (文档, 3.0 MB)
- IPG-HP500NS-A-interface-zh.pdf (文档, 325 KB)
