IVG-80X40PS-S

400万H.265智能网络高清摄像机模组 · IP Camera Module

厂商:
Xiongmai
SoC:
XM530
传感器:
SC4238, SC5239
设备 ID:
00030682
收录年份:
2019

cctvsp.ru

IP摄像机模组 IVG-80X40PS-S（XM530AI + SC4238）

基于新款 Smartsens SC4238 传感器和雄迈新款 SoC XM530AI 的 4MP IP摄像机模组，支持 h265，分辨率 2592x1520，每秒 20 帧。用于需要细节拍摄的室外和室内摄像机，日间和夜间拍摄表现良好。Smartsens SC4238 传感器为新品，感光度优于 SC5239，而雄迈自主研发的 XM530AI SoC 使其甚至可以用于 4MP 方案。

注：该模组已停产。现已由 N4 替代，采用新款 4MP Smartsens SC401AI 传感器和性能更强的新款 Novatek NT98562 SoC。

规格
传感器1/3'' SmartSens SC4239 CMOS sensor
分辨率4Mp (2592x1520)
灵敏度白天 0.01 勒克斯 / 夜间 0.001 勒克斯 (F1.2) / 开启红外时 0 勒克斯
SoCXiong Mai XM530AI

Xiongmai

400万H.265智能网络高清摄像机模组

特性

  • 4MP高清分辨率，图像清晰、细腻
  • 支持2D/3D降噪，数字宽动态功能
  • 先进的H.265AI/H.265+（兼容H.265/H.264）视频压缩技术，超低码率、高清画质
  • 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
  • 支持ONVIF协议，可接入第三方后端/平台
  • 支持手机监控（iOS,android）
  • 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
  • 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
规格
规格指标IVG-80X40PS-S
系统结构嵌入式RTOS设计，双核32位DSP(XM530AI)，纯硬压缩,看门狗
传感器1/2.7" SC5239 CMOS传感器；彩色0.1Lux@F1.2，黑白0.01Lux@F1.2
视频处理H.265AI/H.265+（兼容H.265/H.264）编码，双码流，AVI格式；码流0.1M~10Mpbs可调；帧率1~30帧/秒可调
图像输出主码流：2560*1440@15fps（4MP仅支持H.265X编码）；2048*1440@25fps； 子码流：704*576 @25fps
快门1/50(1/60)秒至1/10000秒
镜头无
日夜转换模式支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V
降噪支持2D/3D降噪
宽动态支持数字宽动态
自动光圈无
音频处理G.711A编解码标准,支持双向语音对讲功能,支持音视频同步
音频接口1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放
网络接口1个RJ45以太网接口，10/100M自适应；支持RTSP/FTP/DHCP/NTP/UPnP等网络协议（与电源接口合并）
扩展接口支持外接扩展USB WIFI模块
信号接口1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动
云台接口无
电机接口无
报警I/O1/0（支持报警输入与录像和后台联动）
WIFI天线接口无
复位键接口无
SD卡无
可靠性全面防雷保护，符合国家国际标准；7*24小时-10℃～65℃高温测试稳定可靠（含装整机测试）
智能分析无
业务功能支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动；支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用；提供完善的SDK开发包
ONVIF协议支持
手机监控支持手机监控（iOS，Android）
电源电源:DC12V/2A，功耗:≤3W
板型尺寸38mm*38mm
说明支持POE供电（选配），灯板驱动电压在3.3V

照片

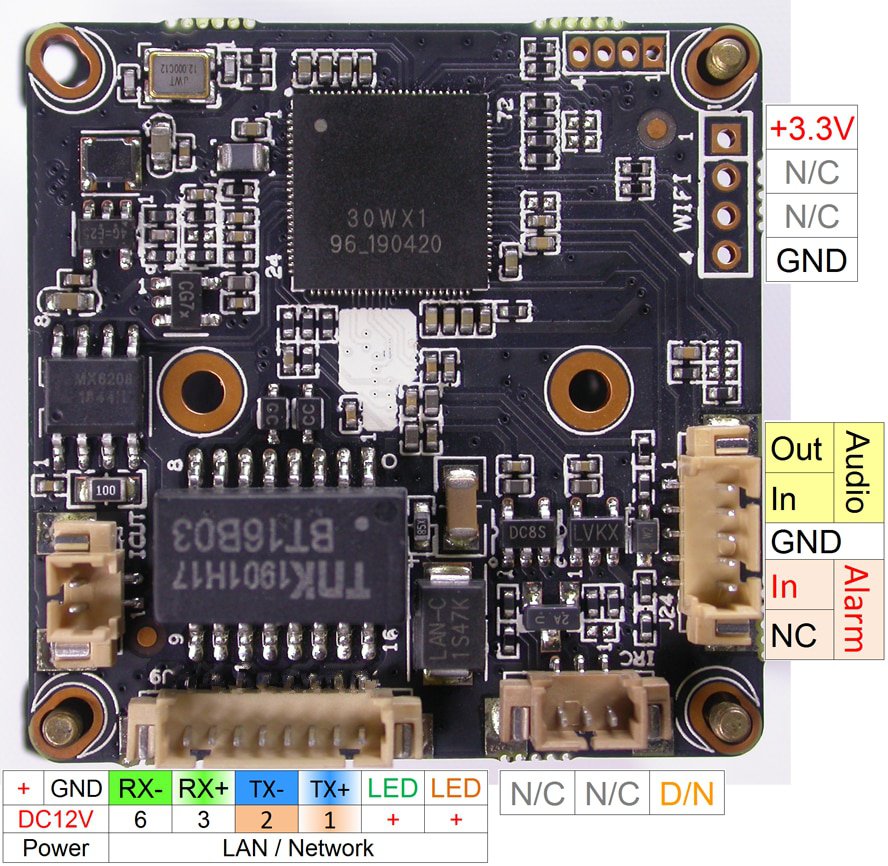

  • IVG-80X40PS-S：照片
  • IVG-80X40PS-S：正面
