IVG-G5-WPNG
500万450米WIFI套包网络摄像机模组 · WiFi Kit
- 厂商:
- Xiongmai
- SoC:
- XM530
- 收录年份:
- 2021
Xiongmai
500万450米WIFI套包网络摄像机模组
特性
- 支持人形检测和人脸检测，支持定制其他智能功能
- 5MP分辨率，图像清晰，细腻
- 支持450米信号稳定连接，卓越穿墙性能WIFI芯片，抗干扰性强
- 支持连接有线和无线网络连接
- 支持2D/3D降噪，数字宽动态
- 先进的H.265+(兼容H.265/H.264)视频压缩技术，超低码率，高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持匹配雄迈所有WIFI套包后端，推荐配合NBD8008S-UWR后端主板使用，实现空旷环境450米WIFI，超强穿墙效果
| 规格指标 | IVG-G5-WPNG |
|---|---|
| 系统结构 | 嵌入式RTOS设计,双核32位DSP(GK7205V300),纯硬压缩,看门狗 |
| 传感器 | 500万1/2.7"CMOS传感器，彩色0.01Lux@F1.2，黑白0.001Lux@F1.2 |
| 视频处理 | H.265+（兼容H.265/H.264）编码,双码流,AVI格式;码流0.1M~6Mpbs可调 |
| 图像输出 | 主码流: 2880*1616@12fps,2560*1440@12fps,2304*1296@12fps;辅码流: 640*360@12fps |
| 快门 | 1/50(1/60)秒至1/10000秒 |
| 镜头 | 无 |
| 日夜转换模式 | 支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | G.711A编解码标准,支持双向语音对讲功能,支持音视频同步 |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,;1路输出,阻抗16Ω,30mw输出功率（音频报警接口支持） |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应（与电源接口合并） |
| 扩展接口 | 无 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动 |
| 云台接口 | 无 |
| 电机接口 | 无 |
| 报警I/O | 无 |
| WIFI天线接口 | 1个WIFI天线接口，支持无线网络连接，支持超远450米无线网络连接 |
| 复位键接口 | 无 |
| SD卡 | 无 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 支持人形检测，人脸检测，支持定制其他智能功能 |
| 业务功能 | 支持报警后中心提醒，画面弹出联动；支持MJPEG抓图，提供完善的SDK开发包 |
| ONVIF协议 | 不支持 |
| 手机监控 | 不支持 |
| 电源 | 电源:DC5V-12V |
| 板型尺寸 | 双板： 38mm*38mm+38mm*19mm |
| 其他 | 灯板驱动电压在3.3V |
照片
文件

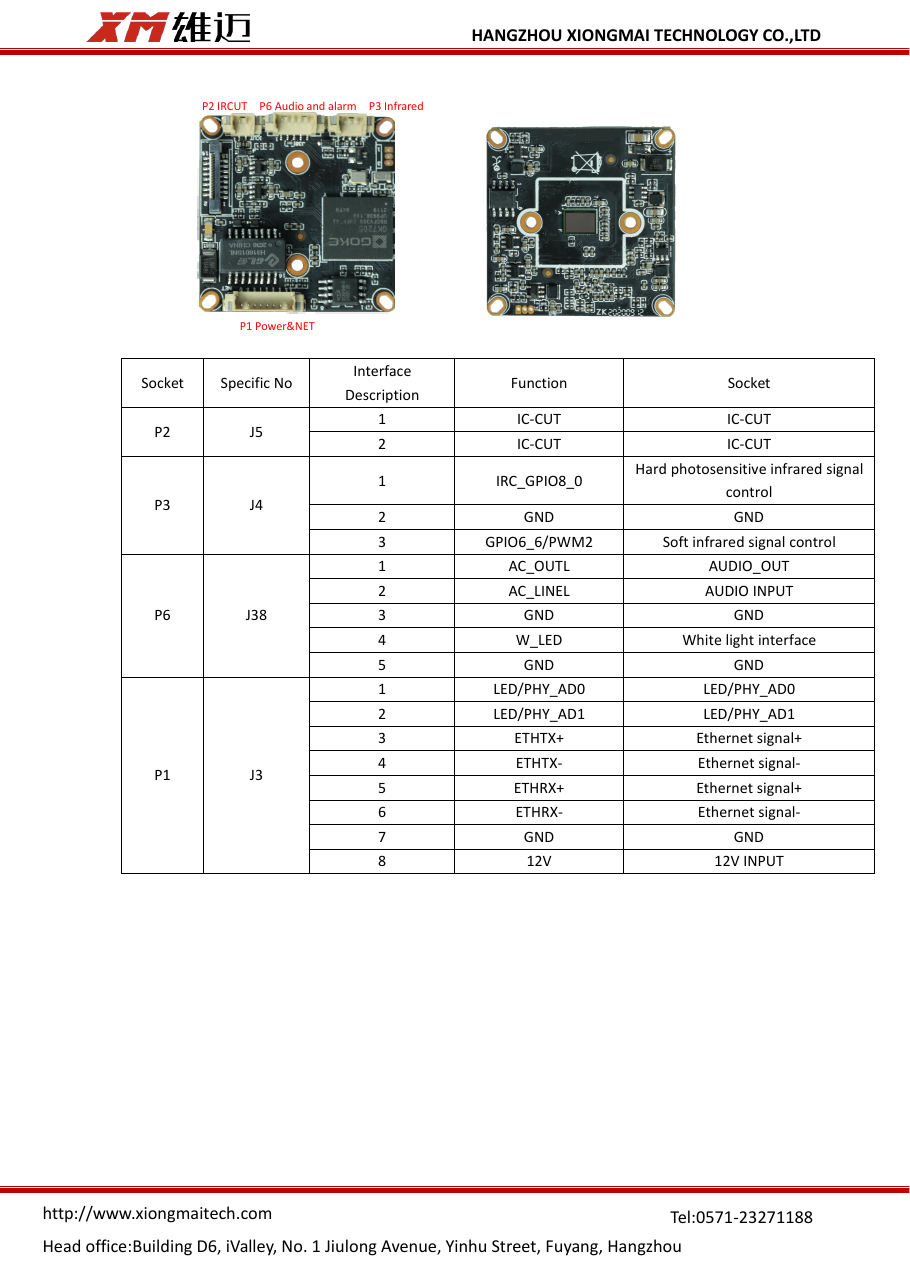

- IVG-G5-WPNG-pinout-1.png (引脚图, 240 KB)

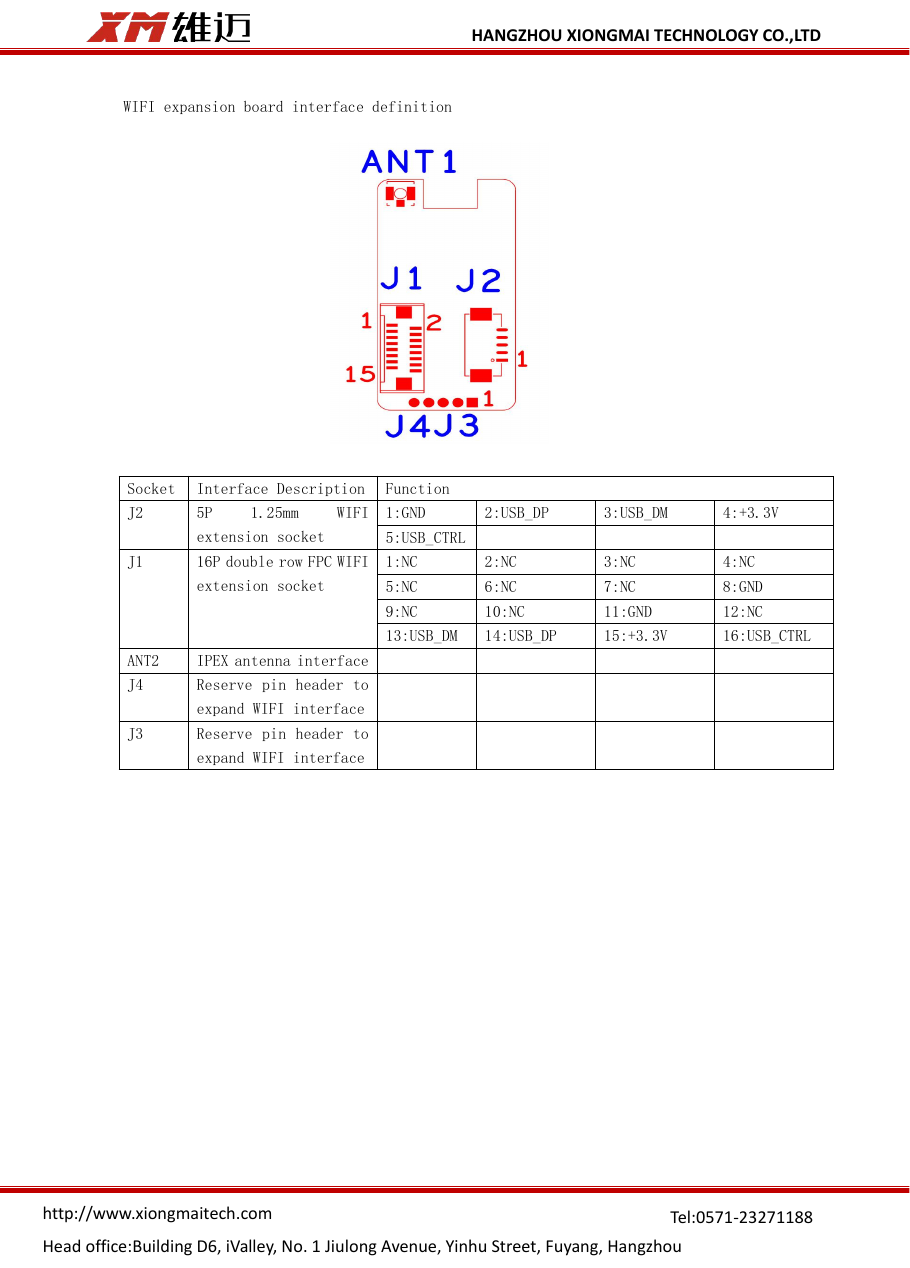

- IVG-G5-WPNG-pinout-2.png (引脚图, 109 KB)
- IVG-G5-WPNG-interface-en.pdf (文档, 468 KB)
- IVG-G5-WPNG-interface-zh.pdf (文档, 490 KB)
- IVG-G5-WPNG-parameters.pdf (文档, 753 KB)
