IVG-G5S
500万黑光级H.265智能网络高清摄像机模组 · Intelligent analysis module
- 厂商:
- Xiongmai
- SoC:
- GK7205V300
- 传感器:
- IMX335
- 设备 ID:
- 000699H7
- 收录年份:
- 2021
cctvsp.ru
IP摄像机模组 IVG-G5S（GK7205v300 + IMX335）
基于久经验证的 Sony IMX335 传感器和 Goke GK7205v300 SoC 的 5MP IP摄像机模组，支持 h265，分辨率 2592x1944，每秒 25 帧。用于需要细节拍摄的室外和室内摄像机，日间和夜间拍摄表现出色。IMX335 传感器尺寸为 1/2.8"，基于 SONY STARVIS 背照式像素 CMOS 技术。Goke GK7205v300 SoC 是在华为工厂受到制裁后出现的，与 Hi3516Ev300 完全等同，可输出 5MP 2592*1944@25fps、4MP 2560*1440@25fps、3MP 2304*1296@25fps、2MP 1920*1080@25fps 的视频。
注：该模组已停产。现已由 IVG-G6s 替代。SoC 和传感器相同：Goke GK7205v300 和 Sony IMX335，唯一区别是增加了 6MP upscale 模式。
与 IVG-85HG50PYA-S 模组几乎完全相同，但由于华为工厂受到许可限制，海思系列 SoC 停止生产，厂商采取了变通办法，开始以 Goke 品牌生产与海思 SoC 完全相同的复制品。因此，现在由 Goke 取代了海思，固件编号也由 529B2 变为 699H7，529B2 的固件不适用。
| 传感器 | 1/2.8'' Sony Starvis IMX335 Back-Illuminated CMOS image Sensor |
|---|---|
| 分辨率 | 5Mp (2592x1944) |
| 灵敏度 | 白天 0.01 勒克斯 / 夜间 0.001 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | Goke GK7205V300 |
JFTech
5.0M 黑光级 H.265 AI 网络摄像机模组
支持人形检测、人脸检测，并支持定制其他智能功能
5.0MP 高清黑光级分辨率，图像清晰细腻；
支持2D/3D降噪，数字宽动态；
先进的 H.265+（兼容 H.265/H.264）视频压缩，超低码率，高清画质；
专业防雷，符合 GB/T17626.5 及 IEC61000-4-5。
支持ONVIF；接入第三方；
支持多种手机监控（iPhone、Android）；
提供web、CMS、中心平台管理软件MYEYE，提供SDK开发
支持云技术，轻松实现网络穿透，上线及报警信息推送
| 系统结构 | 嵌入式 RTOS，双核 32 位 DSP（GK7205V300），纯硬件压缩，看门狗 |
|---|---|
| 传感器 | 5.0M 1/2.8" SC5239S 低照度 CMOS 传感器，彩色 0.01Lux@F1.2，黑白 0.001Lux@F1.2 |
| 视频压缩 | H.265+（兼容 H.265/H.264），支持双码流，AVI；0.1M~8Mpbs 可变；1~30f/s 可变 |
| 图像输出 | 主码流：2880*1616@25fps，2560*1440@25fps，2304*1296@25fps，1920*1080@25fps；子码流：800*448@25fps |
| 快门 | 1/50（1/60）秒至 1/10,000 秒 |
| 镜头 | 无 |
| 日夜转换 | 支持 IR-CUT，IR-CUT 线圈内阻 20 欧姆，通电电流小于 200ma，电压 3.5V-6V |
| 降噪 | 支持 2D/3D |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频压缩 | G.711，支持双向对讲，音视频同步 |
| 音频接口 | 1 路输入，电平 2Vp-p，阻抗 1kΩ，支持拾音器输入；1 路输出，阻抗 16Ω，30mW，支持麦克风 |
| 网络接口 | 1*RJ45 10/100M 自适应以太网口；支持 RTSP/FTP/DHCP/NTP/UPnP 等 |
| 扩展接口 | 支持外接音频功放、白光灯信号控制、UART 扩展其他功能 |
| 信号接口 | 1 个光敏电阻接口，1 个 IR-CUT 接口，支持光敏电阻信号及 IR-CUT 与红外联动 |
| 云台 | 无 |
| 电机接口 | 无 |
| 报警输入/输出 | 无 |
| WIFI 接口 | 无 |
| 复位接口 | 无 |
| SD 卡 | 无 |
| 其他功能 | 支持 WEB、OSD、实时视频传输、移动侦测及 IO 报警、前端存储/回放/下载，以及中心提醒和图像联动；支持 JPEG 抓图；统一远程客户端监控软件、MYEYE；完善的 SDK； |
| ONVIF | 支持 |
| 手机监控 | 支持多种手机监控（iOS、Android） |
| 智能分析 | 支持人形检测、人脸检测，并支持定制人数统计等智能功能。 |
| 可靠性 | 全面防雷，7*24小时 65 ℃ 高温稳定可靠性测试 |
| 电源 | DC12V/2A输入，功耗：≤3W， |
| 尺寸 | 38mm*38mm |
| 其他 | 支持 POE 供电，不支持任何定制 |
Xiongmai
500万黑光级H.265智能网络高清摄像机模组
特性
- 支持人形检测和人脸检测，支持定制其他智能功能
- 5MP高清分辨率，黑光照度，图像清晰、细腻
- 支持2D/3D降噪，数字宽动态功能
- 先进H.265+（兼容H.265/H.264）视频压缩技术，超低码率、高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持ONVIF协议，可接入第三方后端/平台
- 支持手机监控（iOS,android）
- 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
- 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
| 规格指标 | IVG-G5S |
|---|---|
| 系统结构 | 嵌入式RTOS设计，双核32位DSP，纯硬压缩,看门狗 |
| 传感器 | 500万 1/2.8" IMX335低照度CMOS传感器；彩色0.01Lux@F1.2，黑白0.001Lux@F1.2 |
| 视频处理 | H.265+（兼容H.265/H.264）编码，双码流，AVI格式； 码流0.1M~10Mpbs可调；帧率1~30帧/秒可调 |
| 图像输出 | 主码流： 2592*1944@25fps , 2560*1440@25fps , 2304*1296@25fps , 1920*1080@25fps 子码流：800*448@25fps |
| 快门 | 1/50(1/60)秒至1/10000秒 |
| 镜头 | 无 |
| 日夜转换模式 | 支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | G.711A编解码标准,支持音视频同步 |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入；1路输出， 阻抗16Ω,30mw输出功率,支持连接耳机或功放 |
| 网络接口 | 1个RJ45以太网接口，10/100M自适应；支持RTSP/FTP/DHCP/NTP/UPnP等网络协议（与电源接口合并） |
| 扩展接口 | 无 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动 |
| 云台接口 | 无 |
| 电机接口 | 无 |
| 报警I/O | 无 |
| WIFI天线接口 | 无 |
| 复位键接口 | 无 |
| SD卡 | 无 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时-10℃～65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 支持人形检测、人脸检测，支持定制其他智能功能； |
| 业务功能 | 支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动；支持MJPEG抓图；支持客户端远程监控软件、MYEYE平台等系统应用；提供完善的SDK开发包 |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | 电源:DC12V/2A，功耗:≤3W |
| 板型尺寸 | 38mm*38mm |
| 说明 | 支持POE供电（选配），灯板驱动电压在3.3V |

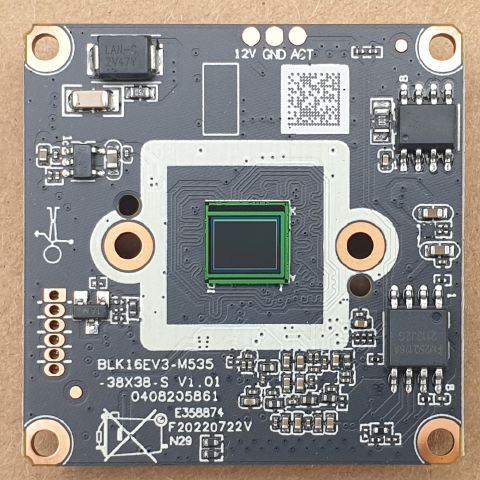

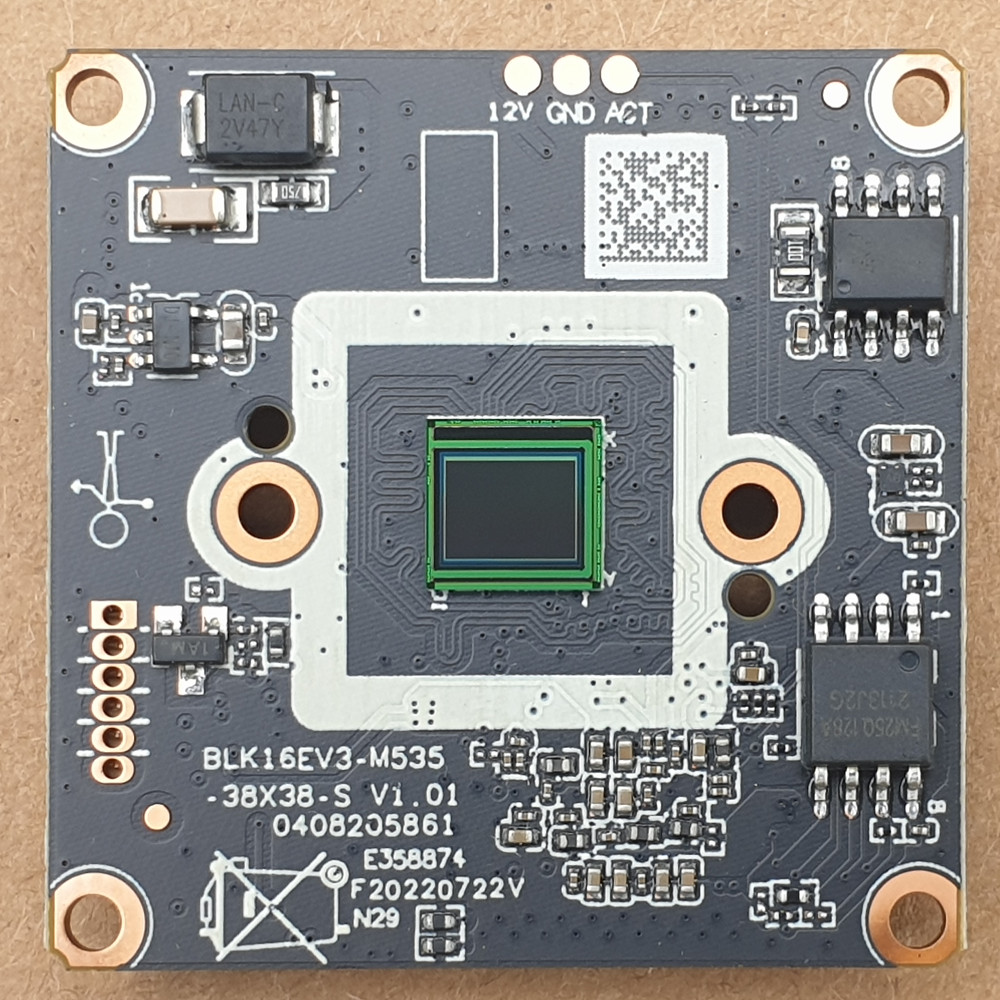

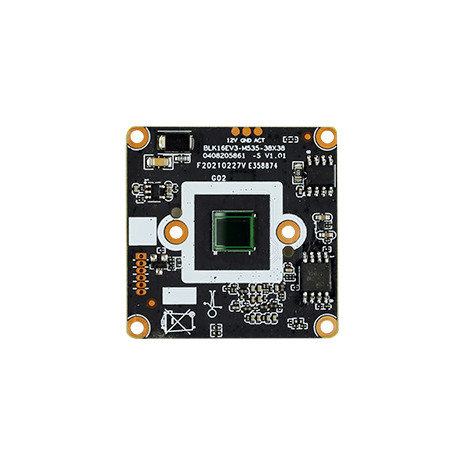

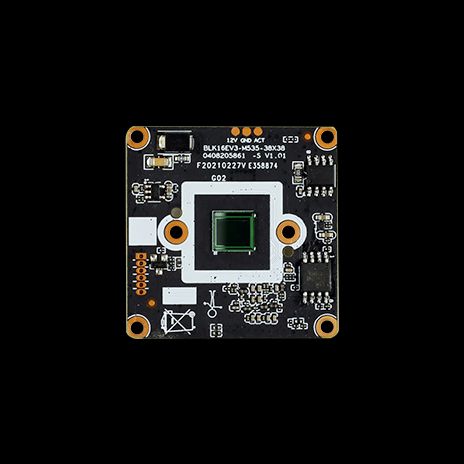

照片
文件

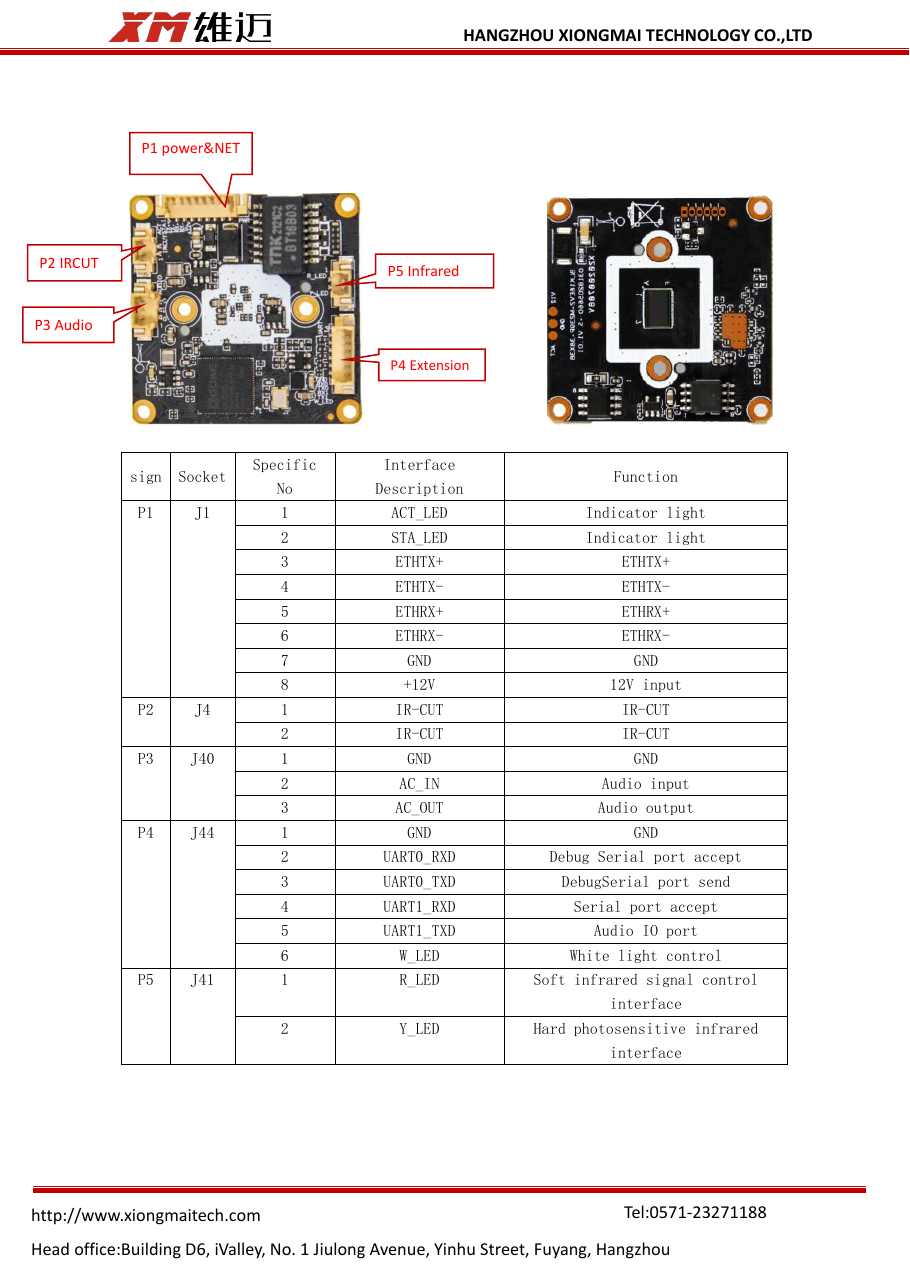

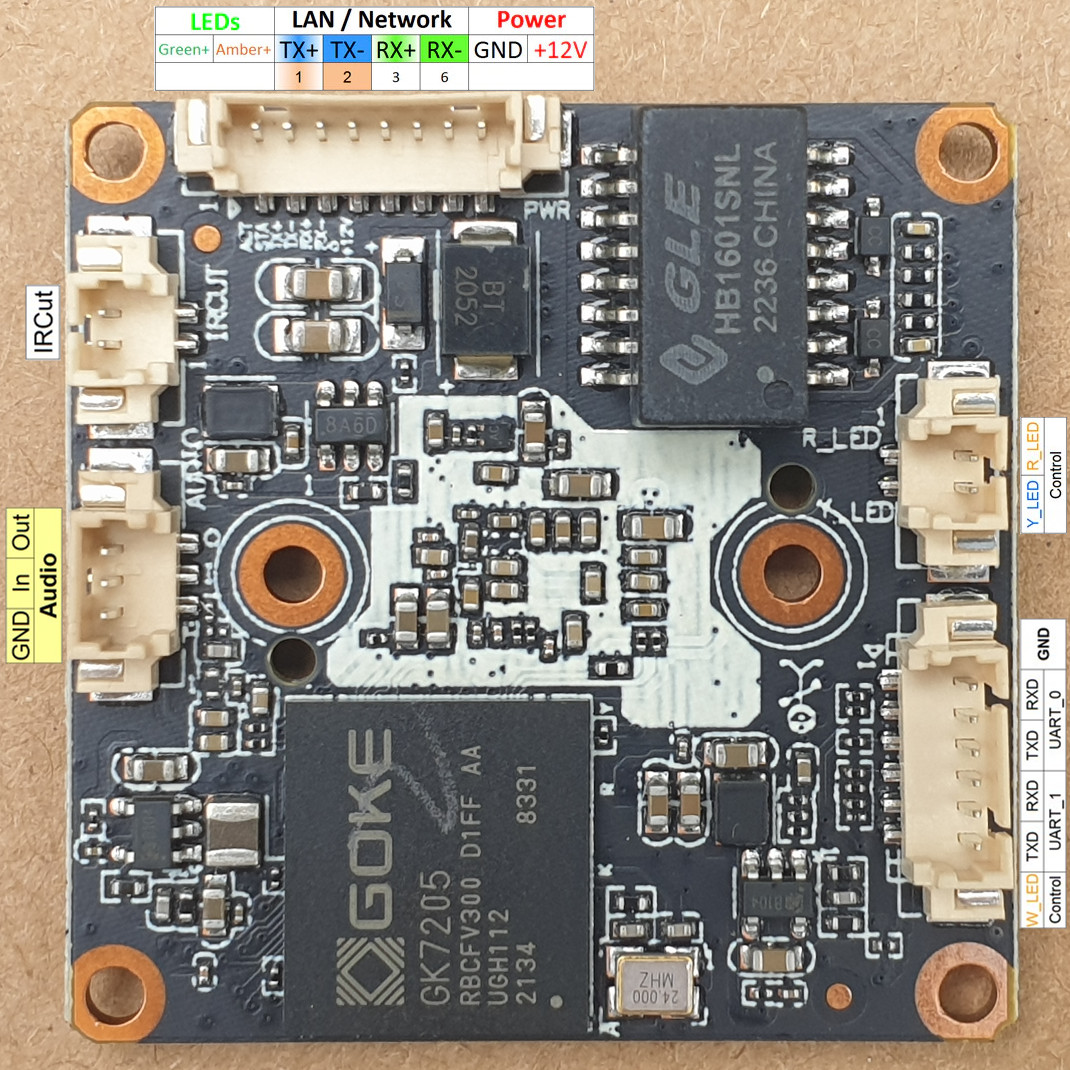

- pinout-1.jpg (引脚图, 379 KB)
- IVG-G5S-manual.pdf (文档, 377 KB)
- IVG-G5S-pinout-1.png (引脚图, 307 KB)
- Parameters-for-IVG-G5S.pdf (文档, 357 KB)

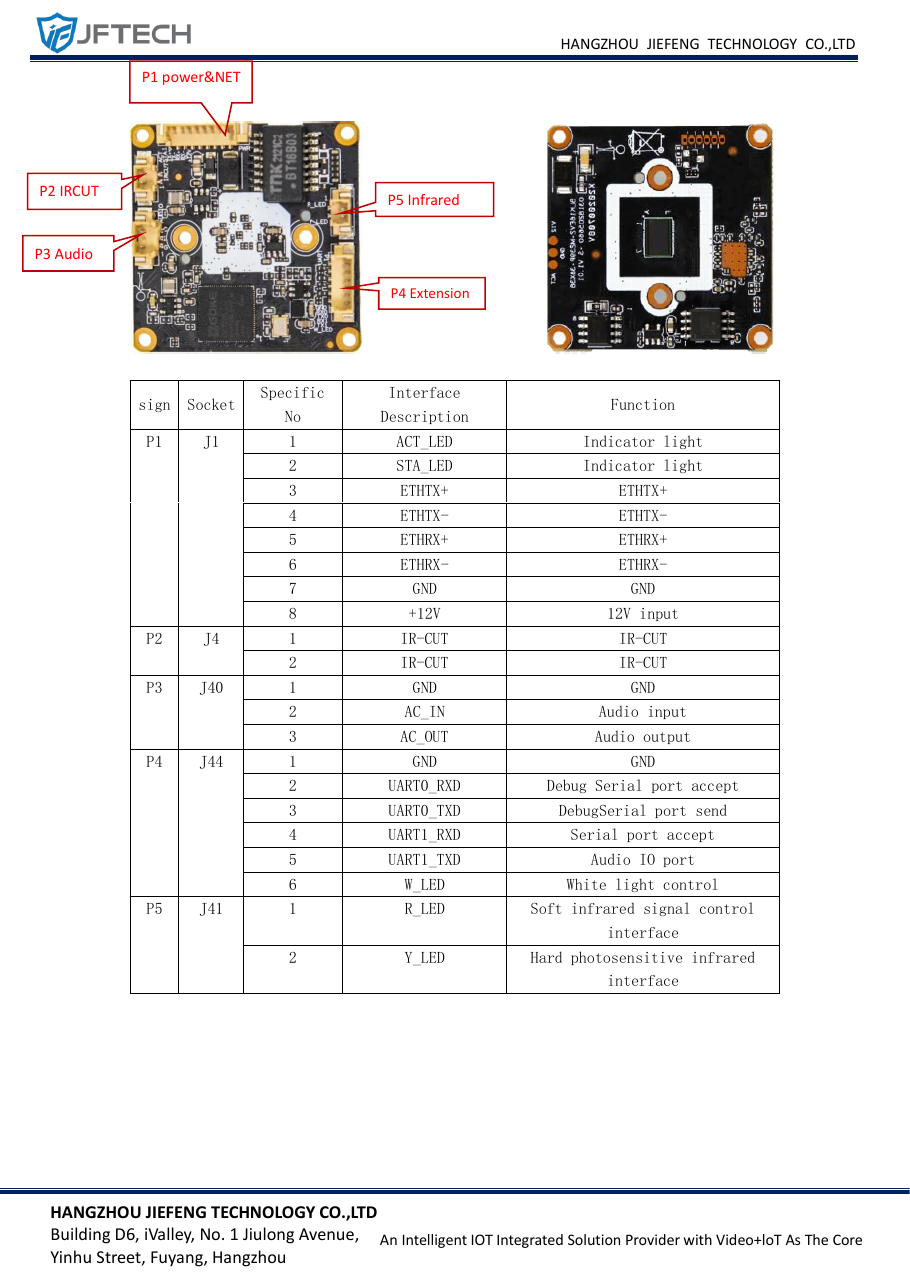

- IVG-G5S-pinout-1.png (引脚图, 303 KB)
- IVG-G5S-interface-en.pdf (文档, 154 KB)
- IVG-G5S-interface-zh.pdf (文档, 413 KB)
- IVG-G5S-parameters.pdf (文档, 377 KB)
