IVG-N8-LQ
800万黑光H.265智能网络有线球机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- NT98566
- 设备 ID:
- 000639I2, 000639K6
- 收录年份:
- 2022
JFTech
8.0M 黑光级 H.265 半球摄像机模组
支持人脸检测、人形检测，并支持定制其他智能功能；
8.0MP 高清黑光级分辨率，图像清晰细腻；
支持2D/3D降噪，数字宽动态；
先进的 H.265AI（兼容 H.265/H.264）视频压缩，超低码率，高清画质；
专业防雷，符合 GB/T17626.5 及 IEC61000-4-5。
支持ONVIF，接入第三方；支持多种手机监控（iPhone、Android）；
提供web、CMS、中心平台管理软件MYEYE，提供SDK开发
支持云技术，轻松实现网络穿透，上线及报警信息推送
| 系统结构 | 嵌入式 RTOS，双核 32 位 DSP（NT98566），纯硬件压缩，看门狗 |
|---|---|
| 传感器 | 8.0M 1/2.7" SC8239 黑光级 CMOS 传感器，彩色 0.0001Lux@F1.2，黑白 0.0001Lux@F1.2 |
| 视频压缩 | H.265AI（兼容 H.265/H.264），支持双码流，AVI；0.1M~8Mpbs 可变；1~30f/s 可变 |
| 图像输出 | 主码流：8MP 3840*2160@15fps；5MP 2880*1616@25fps；4MP 2560*1440@25fps；2MP 1920*1080@25fps；子码流：800*448@25fps； |
| 快门 | 1/50（1/60）秒至 1/10,000 秒 |
| 镜头 | 无 |
| 日夜转换 | 支持 IR-CUT，IR-CUT 线圈内阻 20 欧姆，通电电流小于 200ma，电压 3.5V-6V |
| 降噪 | 支持 2D/3D |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频压缩 | G.711，支持双向对讲，音视频同步 |
| 音频接口 | 1 路输入，电平 2Vp-p，阻抗 1kΩ，支持拾音器输入；1 路输出，阻抗 16Ω，30mW，支持麦克风 |
| 网络接口 | 1*RJ45 10/100M 自适应以太网口；支持 RTSP/FTP/DHCP/NTP/UPnP 等 |
| 扩展接口 | 无 |
| 信号接口 | 1 个光敏电阻接口，1 个 IR-CUT 接口，支持光敏电阻信号及 IR-CUT 与红外联动 |
| 云台 | 一个水平电机接口，一个垂直电机接口 |
| 电机接口 | 无 |
| 报警输入/输出 | 无 |
| WIFI 接口 | 无 |
| 复位接口 | 支持 |
| SD 卡 | 本地 TF 卡，最大 128G |
| 其他功能 | 支持 WEB、OSD、实时视频传输、移动侦测及 IO 报警、前端存储/回放/下载，以及中心提醒和图像联动；支持 JPEG 抓图；统一远程客户端监控软件、MYEYE；完善的 SDK； |
| ONVIF | 支持 |
| 手机监控 | 支持多种手机监控（iOS、Android） |
| 智能分析 | 支持人形检测、人脸检测，并支持定制人数统计等智能功能。 |
| 可靠性 | 全面防雷，7*24小时 65 ℃ 高温稳定可靠性测试 |
| 电源 | DC12V/2A输入，功耗：≤3W， |
| 尺寸 | 38mm*53mm |
| 其他 | 支持 POE 供电，不支持任何定制，灯板驱动电压为 3.3V |
Xiongmai
800万黑光H.265智能网络有线球机模组
特性
- 支持人脸检测，人形检测，支持定制其他智能功能
- 8.0MP分辨率，黑光照度，图像清晰、细腻
- 支持2D/3D降噪，数字宽动态功能
- 先进的H.265AI（兼容H.265/H.264）视频压缩技术，超低码率、高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持ONVIF协议，可接入第三方后端/平台，支持手机监控（iOS,android）
- 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
- 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
| 规格指标 | IVG-N8-LQ |
|---|---|
| 系统结构 | 嵌入式RTOS设计，双核32位DSP(NT98566)，纯硬压缩,看门狗 |
| 传感器 | 800万 黑光CMOS传感器；彩色0.0001Lux@F1.2，黑白0.0001Lux@F1.2 |
| 视频处理 | H.265AI（兼容H.265/H.264）编码，双码流，AVI格式； 码流0.1M~10Mpbs可调；帧率1~30帧/秒可调 |
| 图像输出 | 主码流：8MP 3840*2160@15fps；5MP 2880*1616@25fps；4MP 2560*1440@25fps；2MP1920*1080@25fps 子码流：800*448@25fps |
| 快门 | 1/50(1/60)秒至1/10000秒 |
| 镜头 | 无 |
| 日夜转换模式 | 支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | G.711A编解码标准,支持音视频同步 |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入；1路输出， 阻抗16Ω,30mw输出功率,支持连接耳机或功放 |
| 网络接口 | 1个RJ45以太网接口，10/100M自适应；支持RTSP/FTP/DHCP/NTP/UPnP等网络协议（与电源接口合并） |
| 扩展接口 | 无 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动 |
| 云台接口 | 1个水平电机接口，1个垂直电机接口 |
| 电机接口 | 无 |
| 报警I/O | 无 |
| WIFI天线接口 | 无 |
| 复位键接口 | 支持一键复位功能 |
| SD卡 | 本地TF卡，最大128G |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时-10℃～65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 支持人形检测、人脸检测，支持定制其他智能功能； |
| 业务功能 | 支持WEB配置、OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动；支持FTP抓图；支持客户端远程监控软件、MYEYE平台等系统应用；提供完善的SDK开发包 |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | 电源:DC12V/2A，功耗:≤3W |
| 板型尺寸 | 38mm*53mm |
| 说明 | 支持POE供电（选配），灯板驱动电压在3.3V |

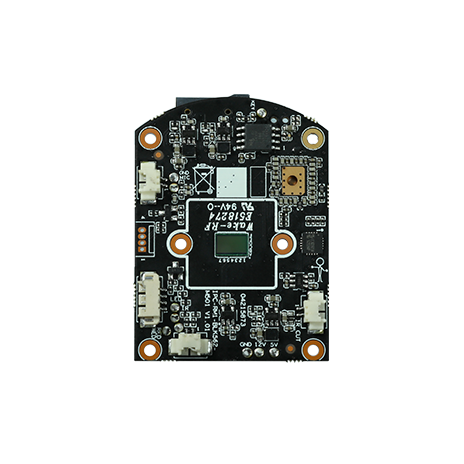

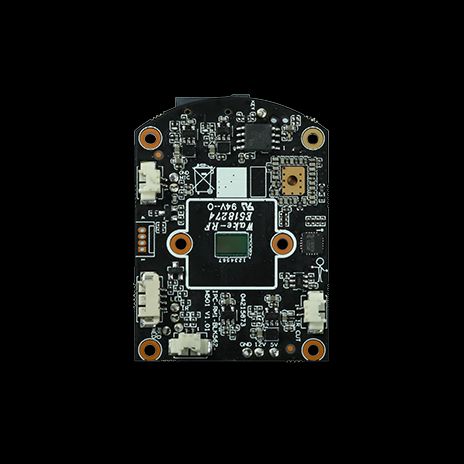

照片
文件

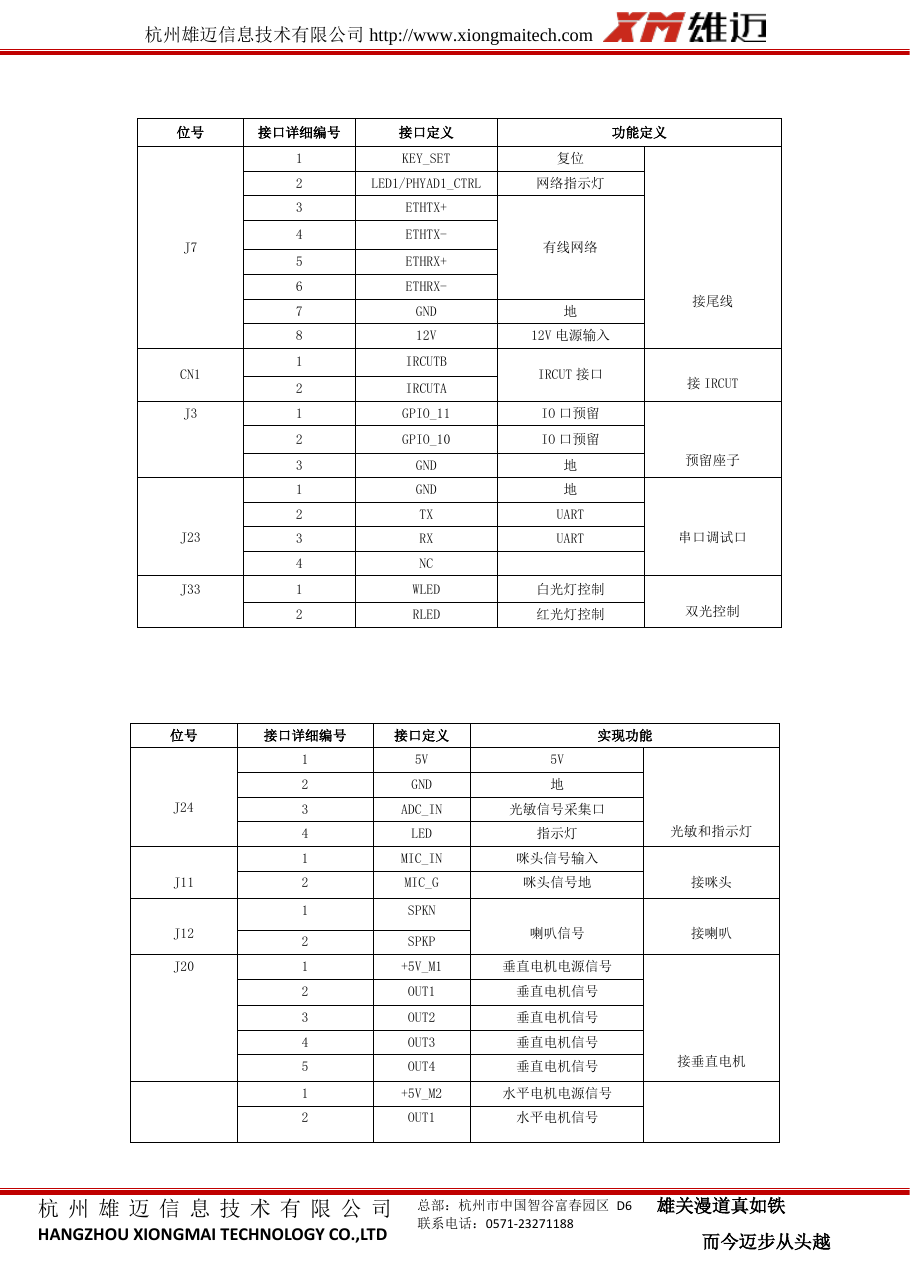

- IVG-N8-LQ-pinout-1.png (引脚图, 108 KB)
- Parameters-for-IVG-N8-LQ.pdf (文档, 416 KB)

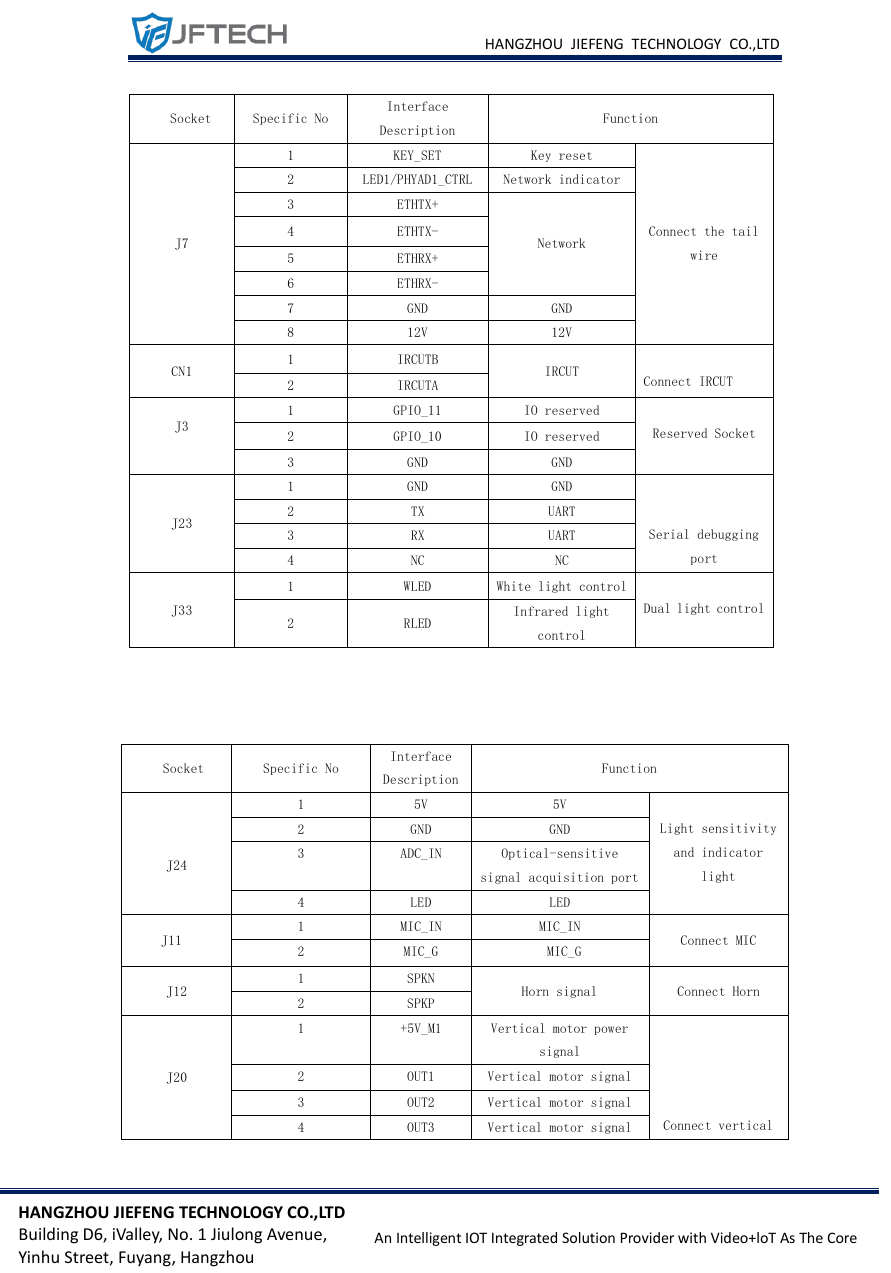

- IVG-N8-LQ-pinout-1.png (引脚图, 128 KB)
- IVG-N8-LQ-interface-zh.pdf (文档, 365 KB)
- IVG-N8-LQ-parameters.pdf (文档, 366 KB)
