NBD88X16S-KL-V3
NVR Board
- 厂商:
- Xiongmai
- 设备 ID:
- 00031251, C6380251
- 收录年份:
- 2023
JFTech
16路 4K H.265 NVR 主板
支持接入多种具备人形检测和人脸检测功能的 XM 智能前端设备。
支持 HDMI 4K、VGA 1080P 高清输出；
支持ONVIF；接入第三方；
支持 Web、CMS、中心平台管理软件 MYEYE，提供 SDK 开发；
支持多种云技术、网络穿透、报警信息推送到手机等功能；
支持多种网络服务（支持DHCP、FTP、DNS、DDNS、NTP、UPNP、EMAIL、IP搜索、报警中心等）；
支持GB28181协议接入第三方平台。
| 主处理器 | XM8536E |
|---|---|
| 操作系统 | 嵌入式 Linux |
| 操作界面 | 16 位真彩图形菜单操作界面，支持鼠标操作 |
| 预览 | 1/2/4/6/8/9/16 |
| 视频输入（IP） | 16*4K（接入带宽 60Mbps） |
| 视频压缩 | H.265AI/H.265+（兼容 H.265/H.264） |
| 显示质量 | 最大：4K |
| 回放质量 | 1路4K/2路5M/2路4M/3路3M/5路1080P |
| VR | 不支持 |
| 人形 / 人脸检测 | 支持（取决于摄像机） |
| 音频压缩 | G.711A |
| 对讲 | 支持 |
| 录像模式 | 手动 > 报警 > 动态检测 > 定时 |
| 本地回放 | 1路4K/2路5M/2路4M/3路3M/5路1080P |
| 搜索方式 | 按时间/日历/事件/通道/人脸搜索 |
| 录像存储 | 硬盘、网络、云 |
| 备份方式 | 网络备份、USB 硬盘、USB 刻录机、SATA 刻录机 |
| 视频输出 | 1路 VGA，1路 HDMI 高清输出 |
| 音频输入/输出 | 1/1（3.5mm 音频输出） |
| 报警输入/输出 | 0/0 |
| 网络接口 | 1*RJ45 10M/100M 自适应以太网口，8 路 WIFI |
| USB 接口 | 2*USB2.0 接口（预留 1 个接口） |
| 硬盘 | 1* SATA（每盘最大 14TB） |
| ESATA | 无 |
| 串口 | 无 |
| ONVIF | 支持 |
| 电源 | 12V/2A |
| 功耗 | <10W（不含硬盘） |
| 工作环境 | 温度：0℃~+55℃，湿度：10%~90%RH，气压：86kPa~106kPa |
| 尺寸 | 118mm*46mm |
| 重量 | 总计约63g |

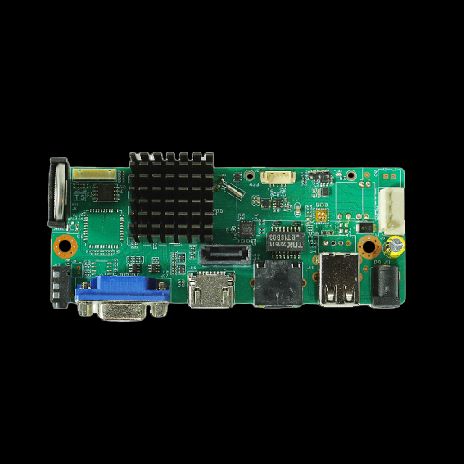

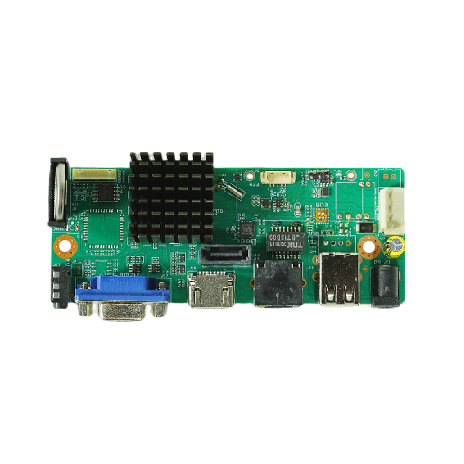

照片
文件

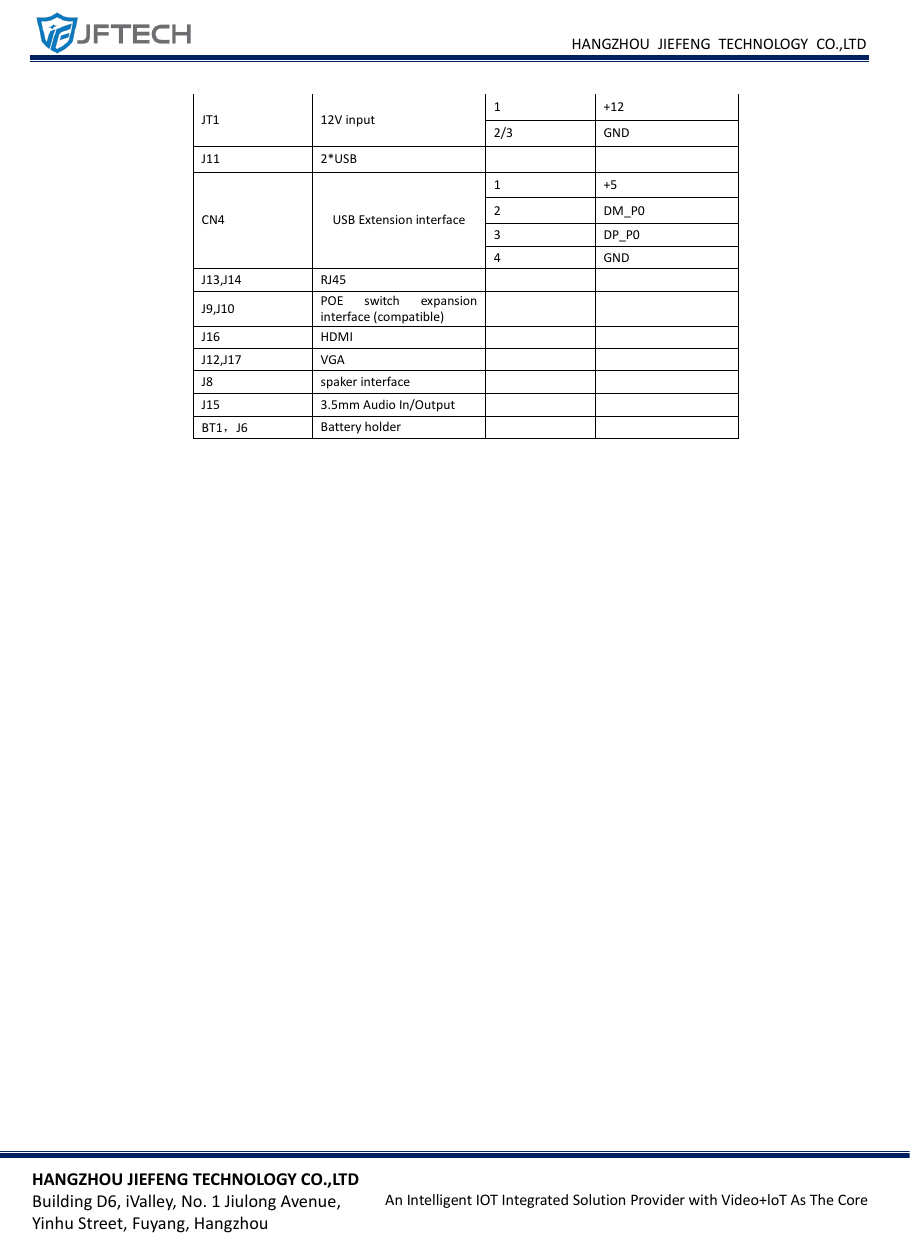

- NBD88X16S-KL-V3-pinout-2.png (引脚图, 54 KB)

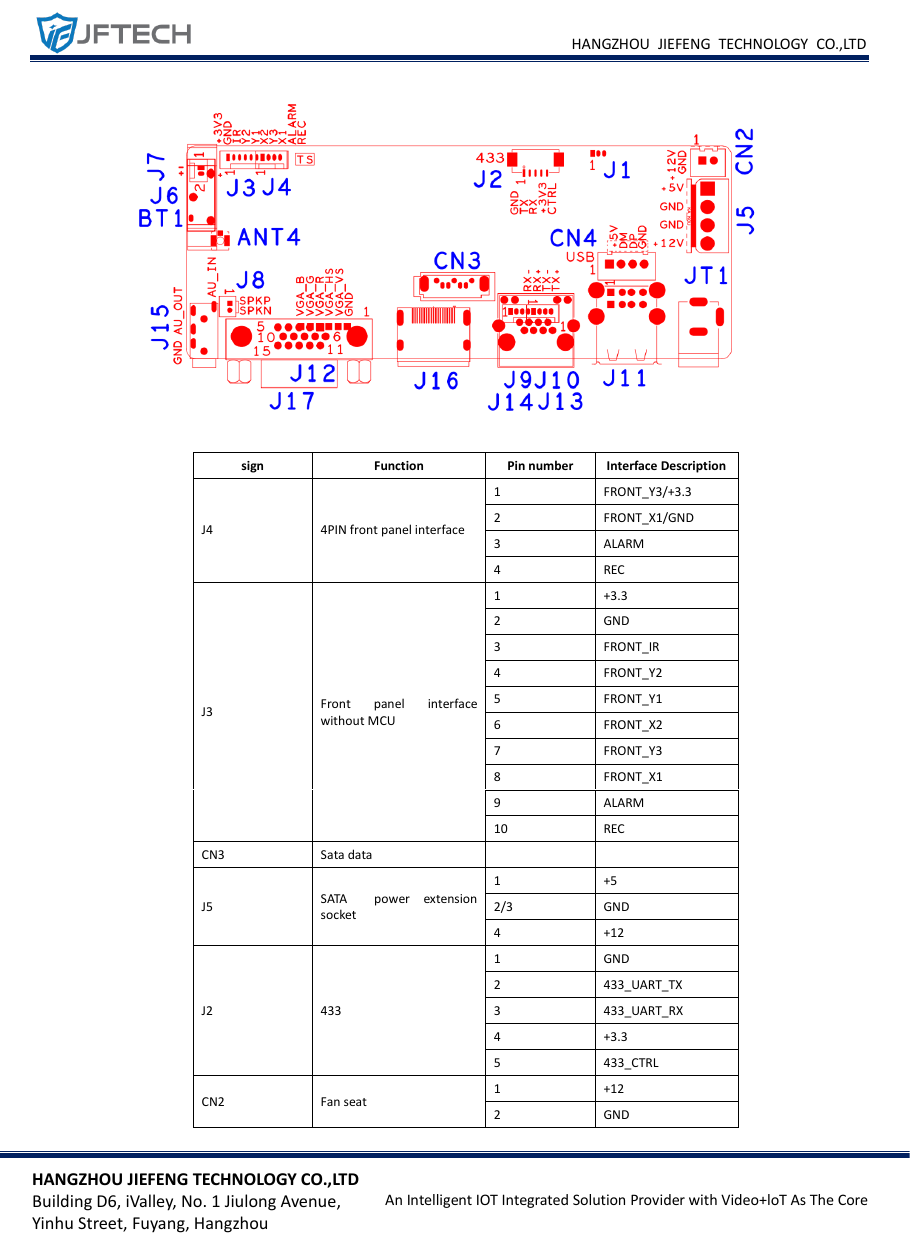

- NBD88X16S-KL-V3-pinout-1.png (引脚图, 128 KB)
- NBD88X16S-KL-V3.pdf (文档, 391 KB)
