XAG-53X80PS-Y
800万XVI/AHD混合同轴高清模组 · XVI&AHD Hybrid Camera Module
- 厂商:
- Xiongmai
- 传感器:
- SC8235
- 收录年份:
- 2019
JFTech
8MP 模拟摄像机模组
8MP FHD 分辨率，图像更清晰细腻；
零延时数据传输，全实时，高保真；
传输距离远，同轴传输可达 500 米；
支持 UTC，可由后端开启 OSD；
支持同轴升级，版本升级方便高效；
支持 PIR 功能扩展，可接被动红外探测设备；
支持 XVI/AHD/TVI/CVI/CVBS DVR；
NTSC 与 PAL 二合一，可通过后端轻松切换；
高清品质产品，价格具有竞争力。
| ISP | XM380V200 |
|---|---|
| 传感器 | 1/2.5 英寸 CMOS 传感器 |
| 信号制式 | XVI/AHD/TVI |
| 视频分辨率 | PAL/NTSC：3840*2160 |
| 最低照度 | 彩色：0.01Lux@（F1.2，AGC ON），0Lux（开红外）；黑白：0.001Lux@（F1.2，AGC ON），0Lux（开红外） |
| 视频输出 | XVI/AHD/TVI@8MP |
| 光敏电阻 | 1 个光敏电阻接口，支持光敏电阻输入信号及图像与 IR-CUT、红外灯联动 |
| 快门 | 1/50（1/60）秒至 1/10,000 秒 |
| 日夜功能 | 支持IR-CUT |
| 镜头参数 | C/CS 接口，M12 镜头可选 |
| 电源 | DC12V±10% |
| 同轴音频 | 无 |
| 温湿度 | -10 ℃ ~ 60 ℃，湿度小于 90%（无凝露） |
| 功耗 | <5W |
| 尺寸 | 标准32*32定位孔，兼容38*38孔 |
| 备注 | 支持 UTC、同轴升级 |
Xiongmai
800万XVI/AHD混合同轴高清模组
特性
- 8MP超高清分辨率，图像更加清晰、细腻
- 数据传输零延时、全实时、高保真
- 传输距离远，同轴传输可达500米
- 标配同轴控制，后端调用OSD
- 支持同轴升级，版本升级便捷、高效
- 可分别接入XVI/AHD后端产品
- 支持XVI协议，图像效果更卓越
- N制P制二合一，后端调配，轻松切换
- 普通模拟的价格，高清品质产品
| 规格指标 | XAG-53X80PS-Y |
|---|---|
| 主处理器 | XM380 |
| 传感器 | 1/3英寸SC8235传感器 |
| 信号系统 | XVI/AHD |
| 有效像素 | PAL/NTSC：3840*2160 |
| 最低照度 | 彩色：0.1Lux@（F1.2，AGC ON），0Lux with IR / 黑白：0.01Lux@（F1.2，AGC ON），0Lux with IR |
| 光敏电阻口 | 1个光敏电阻接口,支持光敏电阻输入信号与图像,IR-CUT,红外灯的联动 |
| 快门 | 1/50(1/60)秒至1/10,000秒 |
| 日夜功能 | 支持IR-CUT机械切换 |
| 镜头参数 | C/CS接口、M12 镜头可选 |
| 视频输出 | XVI/AHD@8MP |
| 电源供应 | DC12V±10% |
| 工作环境 | 温度﹣10℃ ~ 60℃，湿度小于90%（无凝结） / 功耗 |
| 尺寸 | 32mm*32mm单板（兼容38定位孔） |
| 备注 | 标配同轴控制，支持同轴升级,通过尾线短接/OSD菜单实现信号切换 |

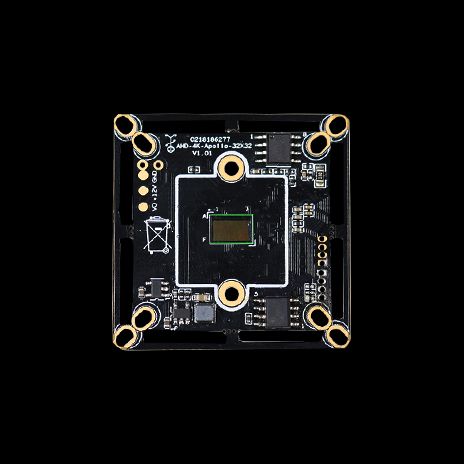

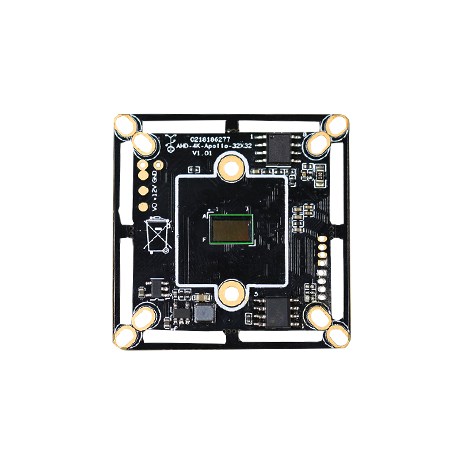

照片
文件

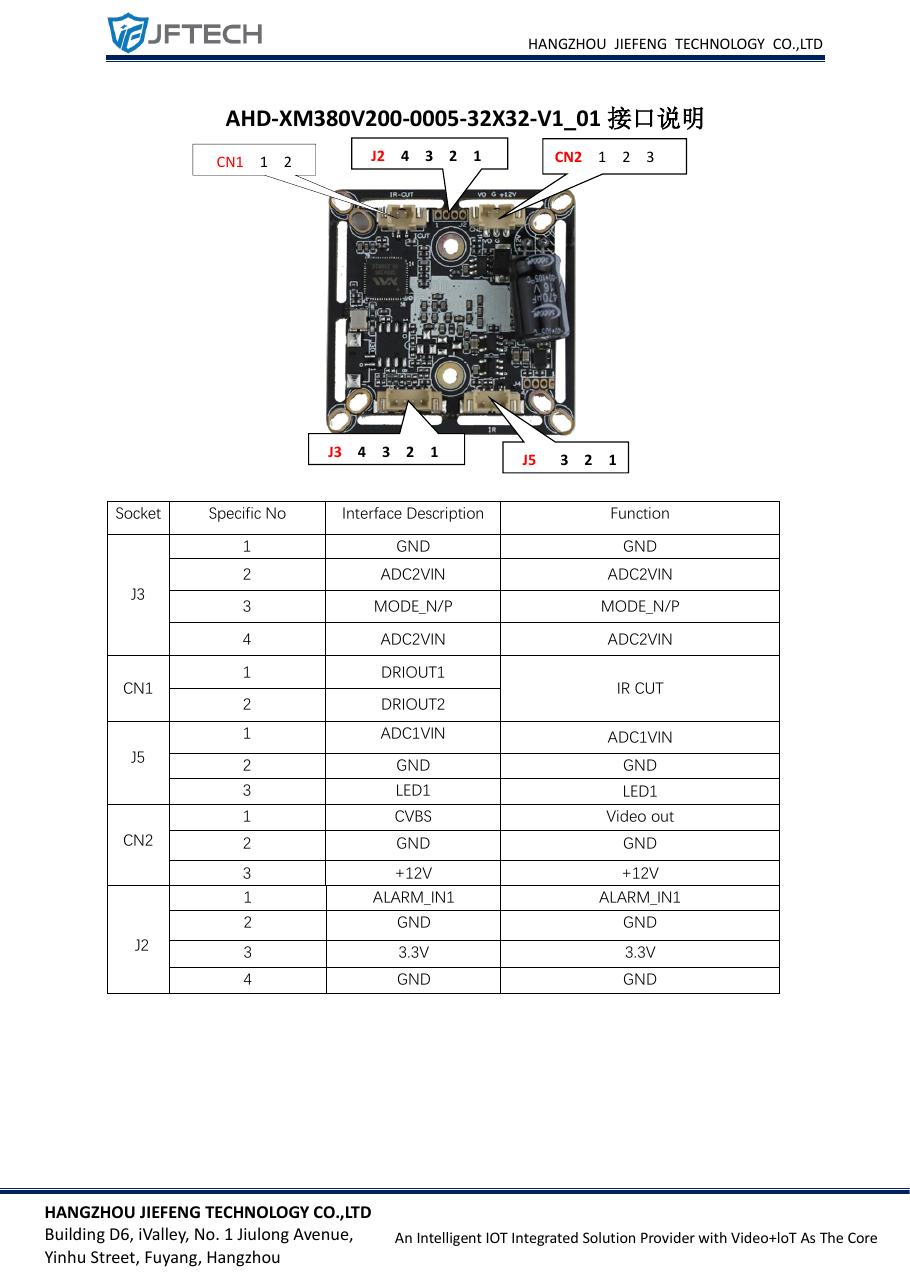

- XAG-53X80PS-Y-pinout-1.png (引脚图, 200 KB)
- XAG-53X80PS-Y-Technical-parameters.pdf (文档, 359 KB)
- XAG-53X80PS-Y-pinout-1.png (引脚图, 274 KB)
- XAG-53X80PS-Y-interface-en.doc (文档, 2.8 MB)
- XAG-53X80PS-Y-interface-en.pdf (文档, 375 KB)
- XAG-53X80PS-Y-interface-zh.doc (文档, 4.0 MB)
- XAG-53X80PS-Y-interface-zh.pdf (文档, 436 KB)
- XAG-53X80PS-Y-parameters.pdf (文档, 2.0 MB)
