IPG-83H40PL-B

400万低照度CMOS网络摄像机模组 · IP Camera Module

厂商:: Xiongmai
SoC:: HI3516DV100
传感器:: ov4689
设备 ID:: 00014840
收录年份:: 2015

cctvsp.ru

IP摄像机模组 IPG-83H40PL-B（Hi3516D + ov4689）

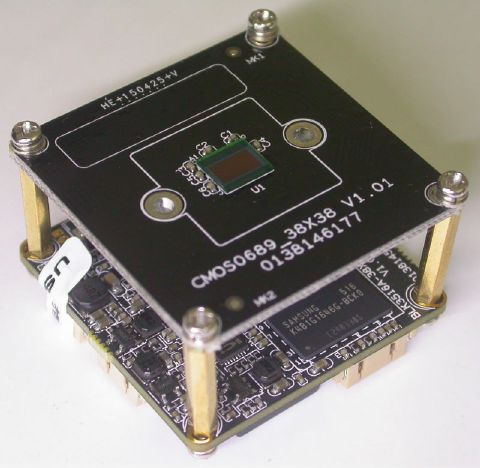

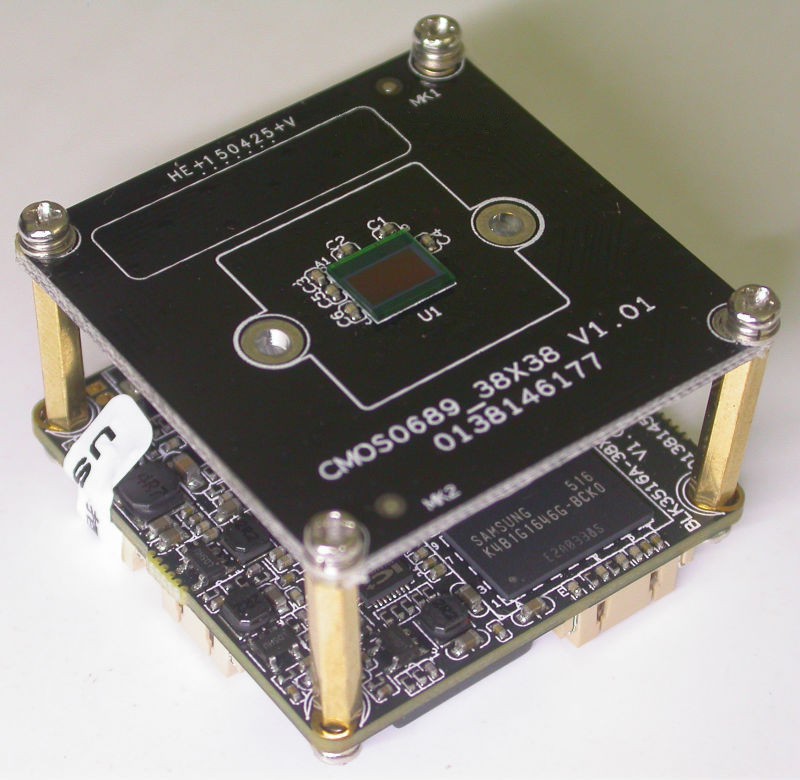

4MP IP摄像机模组。传感器：1/3'' Omnivision ov4689；SoC：HiSilicon Hi3516D Professional HD IP Camera SOC；分辨率2592x1520，每秒15帧（1080P@25fps/3MP@18fps/4MP@15fps）。用于进阶系列室外和室内摄像机，白天和夜间视频拍摄表现良好。这是一款双板模组，采用38x38mm标准尺寸，适用于具有标准安装位且外壳深度足够的摄像机。

注：本模组已停产。现改为提供IPG-HP500NS-A，采用全新5MP SC5239传感器和相同的支持h265的Hi3516D SoC。

主要特点包括：USB端口，支持USB WiFi、3G调制解调器和USB存储设备（U盘）；RS485端口，用于连接云台支架。

规格

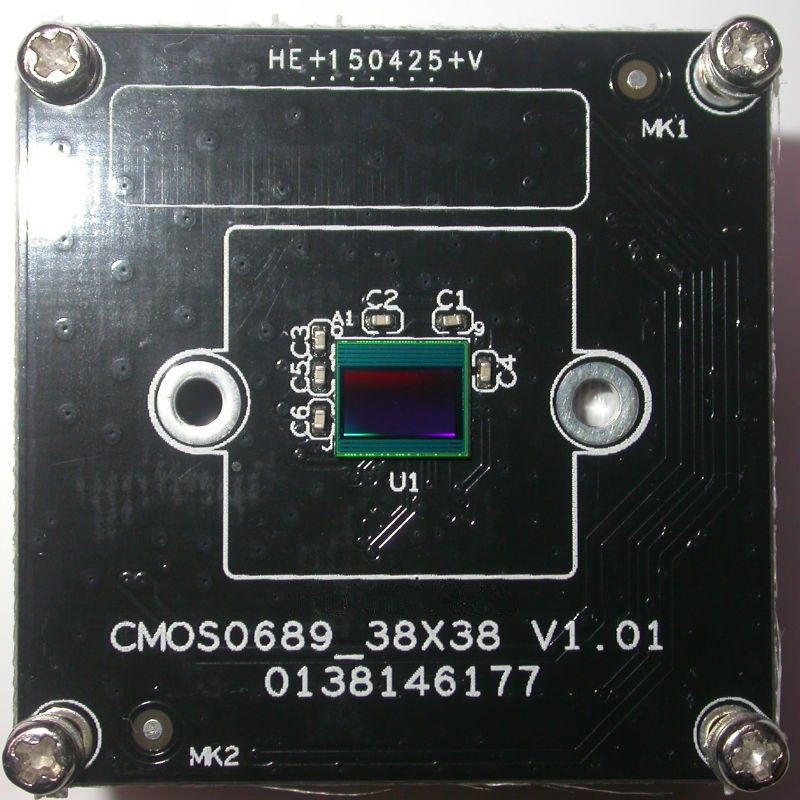

传感器	1/3'' OmniVision ov4689
分辨率	4Mp (2592x1520)
灵敏度	白天 0.1 勒克斯 / 夜间 0.01 勒克斯 (F1.2) / 开启红外时 0 勒克斯

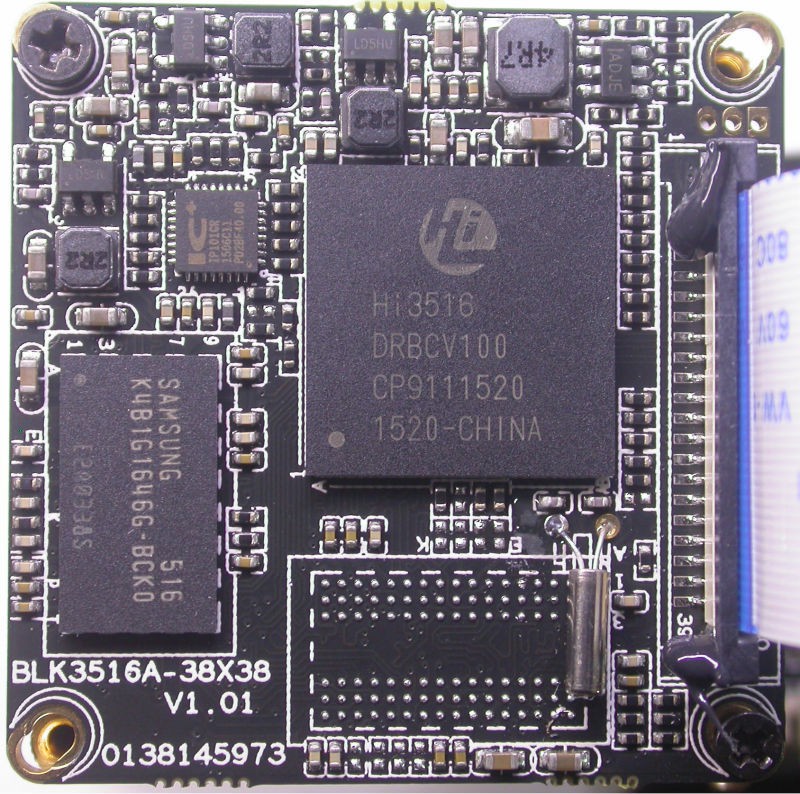

SoC	HiSilicon Hi3516D Professional HD IP Camera SoC

Xiongmai

400万低照度CMOS网络摄像机模组

特性

4MP高清分辨率，图像清晰、细腻
支持2D/3D降噪，数字宽动态功能
先进的H H.265++/H.265+/H.265/H.264 视频压缩技术，超低码率、高清画质
内部防雷保护技术，符合国家标准GB/T17626.5，国际标准 IEC61000-4-5
支持多种云技术，实现网络穿透、前后端对接、报警信息推送到手机等功能
支持标准ONVIF
配套web、CMS、中心平台管理软件MYEYE、提供SDK开发

规格
规格指标	IPG-83H40PL-B / IPG-83H40PL-P
系统结构	嵌入式RTOS设计,双核32位DSP(Hi3516D),纯硬压缩,看门狗;
传感器	400万1/3" OV4689低照度CMOS传感器；彩色0.01Lux@F1.2,黑白0.001Lux@F1.2；
视频处理	H.265++/H.265+/H.265/H.264 视频编码,支持双码流,AVI格式; 支持码流0.1M~10Mpbs可调;支持帧率1~30帧/秒可调
图像输出	主码流:4MP 25601440@25fps，3MP 20481536@25fps；子码流: 704*576@15fps
日夜模式	支持IR-CUT，IR-CUT线圈内阻20欧，通电时长小于200ma，电压3.5V-6V
降噪	支持2D/3D降噪
宽动态	支持数字宽动态

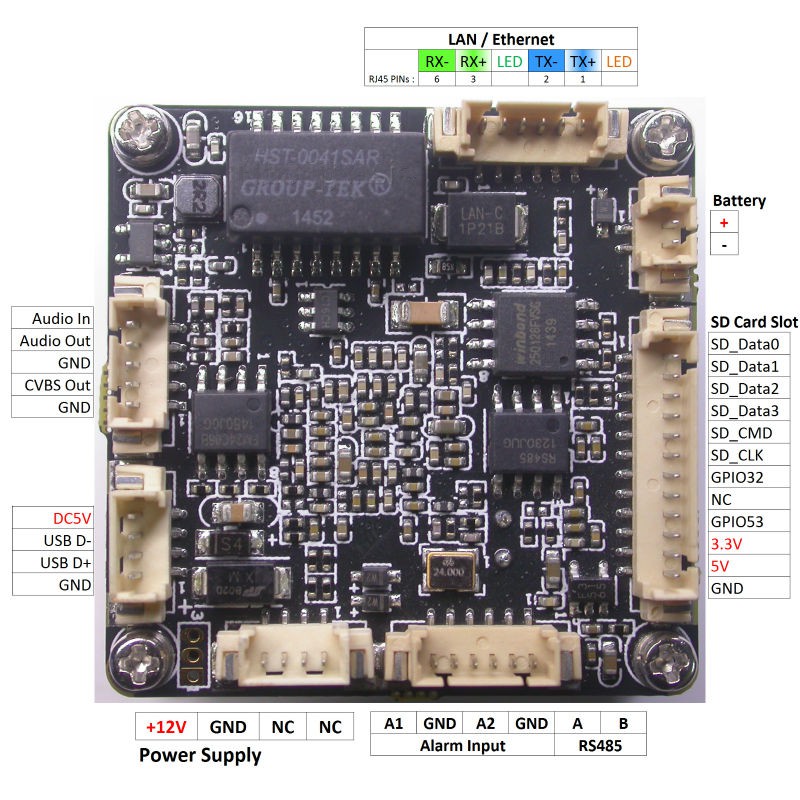

音频接口	1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入; 1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放;
音频处理	G.711A编解码标准,支持双向语音对讲功能,支持音视频同步;
网络接口	1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议;
USB接口	1个USB接口,支持WIFI/3G无线扩展
自动光圈口	无 / 1个自动光圈接口,支持DC驱动自动光圈镜头;

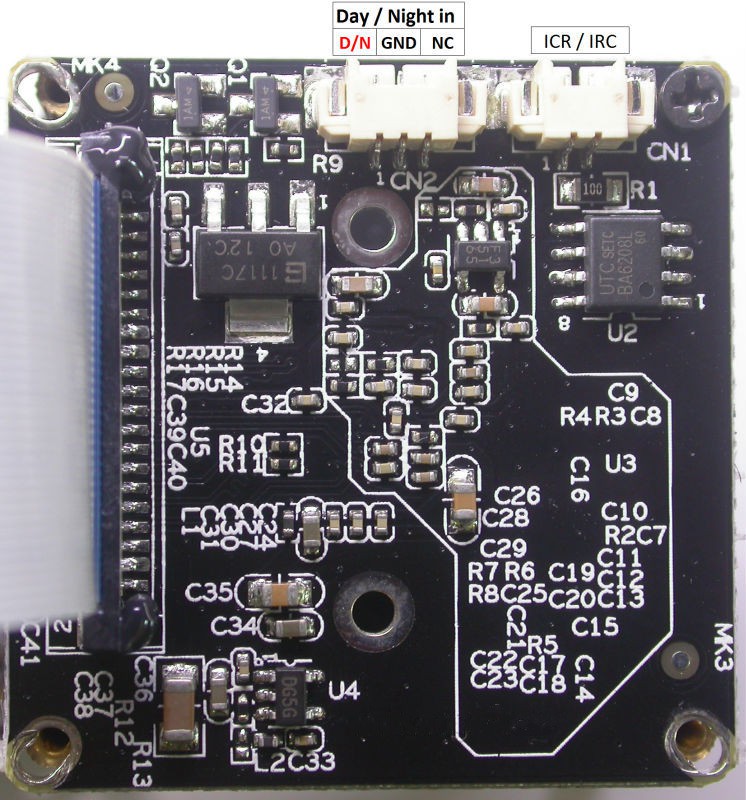

信号接口	1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动;
云台接口	1个RS485接口,支持多种云台控制协议;
报警I/O	2/0（支持报警输入与录像和后台联动） / 2/1（支持报警输入与录像和后台联动）
SD卡	不支持 / 支持，最大32G
可靠性	全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试）
业务功能	支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持JPEG抓图；支持统一客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包;
ONVIF协议	支持
手机监控	支持手机监控（iOS，Android）
其他	电源:DC12V/2A,功耗:≤3W,尺寸:38mm*38mm
说明	支持POE供电（选配），灯板驱动电压在3.3V
