IPG-53H20PY-S
200万HI3516CV200网络摄像机模组 · IP Camera Module
- 厂商:
- Xiongmai
- SoC:
- HI3516CV200
- 传感器:
- IMX323
- 设备 ID:
- 00018532
- 收录年份:
- 2017
cctvsp.ru
IP摄像机模组 IPG-53H20PY-S（Hi3516Cv200 + IMX323）
用于两百万像素 IP 摄像机的模组。它取代了基于 Sony IMX322 的模组。板载 1/2.9'' Sony IMX323 传感器和 HiSilicon Hi3516Cv200 Professional HD IP DSP SoC（1920x1080，25 fps，realtime）。该 SoC 取代了 Hi3516C，与之相比的区别在于对 h264 协议的增强，即 h264+ 扩展（在静态画面下可显著节省码流，是 h265 协议的前身）。
注意：该模组已停产。最合适的替代型号为 IVG-HP201Y-AE，采用相同的 2MP IMX323 传感器和新的、性能更强的 Hi3516Cv300 SoC，支持视频分析和 h265。
用于大众系列的室外和室内摄像机，拍摄白天视频时表现良好。
该型号已支持音频以及报警输入和输出，接口上还引出了 USB 端口。虽然固件不支持 USB 设备，但该模组有相应的改版，而且 OpenIPC 项目可在该平台上运行。
| 传感器 | 1/2.9'' Sony IMX323 CMOS Sensor |
|---|---|
| 分辨率 | 2Mp (1920x1080) |
| 灵敏度 | 白天 0.1 勒克斯 / 夜间 0.01 勒克斯 (F1.2) / 开启红外时 0 勒克斯 |
| SoC | HiSilicon Hi3516Cv200 Professsional HD IP Camera SoC |
Xiongmai
200万HI3516CV200网络摄像机模组
特性
- 1080P高清分辨率，图像清晰，细腻
- 支持2D/3D降噪，数字宽动态
- 先进的H.265X/H.264视频压缩技术，超低码率，高清画质
- 防雷保护，符合国家标准GB/T17626.5，国际标准IEC61000-4-5
- 支持ONVIF协议；可接入第三方后端/平台
- 支持手机监控（iOS,android）
- 支持Web端，CMS,中心管理平台软件MYEYE，提供SDK开发
- 支持多种云技术，实现网络穿透，前后端对接，报警信息推送至手机等功能
| 规格指标 | IPG-53H20PY-S / IPG-50H20PT-S |
|---|---|
| 系统结构 | 嵌入式RTOS设计, 双核32位DSP(Hi3516CV200),纯硬压缩,看门狗; |
| 传感器 | 200万1/2.9" IMX323低照度 CMOS传感器; 彩色0.01Lux@F1.2,黑白0.001 Lux@F1.2 / 200万1/2.7" F22 CMOS传感器；彩色0.1Lux@F1.2，黑白0.01Lux@F1.2 |
| 视频处理 | H.265X/H.264视频编码,支持双码流,AVI格式;支持码流0.1M~8Mpbs可调; 支持帧率1~30帧/秒可调; |
| 图像输出 | 主码流:1920*1080,1280*720;子码流:704*576; |
| 快门 | 1/50(1/60)秒至1/10000秒 |
| 镜头 | 无 |
| 日夜转换模式 | 支持IR-CUT |
| 降噪 | 支持2D/3D降噪 |
| 宽动态 | 支持数字宽动态 |
| 自动光圈 | 无 |
| 音频处理 | G.711A编解码标准,支持双向语音对讲功能,支持音视频同步; / 无 |
| 音频接口 | 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; / 无 |
| 网络接口 | 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; |
| 扩展接口 | 支持USB扩展（支持3G/WIFI无限扩展）； / 无 |
| 信号接口 | 1个光敏电阻接口,1个IR-CUT驱动接口，支持光敏电阻输入信号与IR-CUT,红外灯的联动; |
| 云台接口 | 无 |
| 电机接口 | 无 |
| 报警I/O | 1/0（支持报警输入与录像和后台联动） / 无 |
| WIFI天线接口 | 无 |
| 复位键接口 | 无 |
| SD卡槽 | 无 |
| 可靠性 | 全面防雷保护，符合国家国际标准；7*24小时65℃高温测试稳定可靠（含装整机测试） |
| 智能分析 | 不支持 |
| 业务功能 | 支持OSD、移动侦测；移动侦测报警后中心提醒，画面弹出联动;支持MJPEG抓图； 支持客户端远程监控软件、MYEYE平台等系统应用;提供完善的SDK开发包; |
| ONVIF协议 | 支持 |
| 手机监控 | 支持手机监控（iOS，Android） |
| 电源 | 电源:DC12V/2A,功耗:≤3W |
| 尺寸 | 38*38单板 |
| 说明 | 支持POE供电（选配），不支持任何定制 |

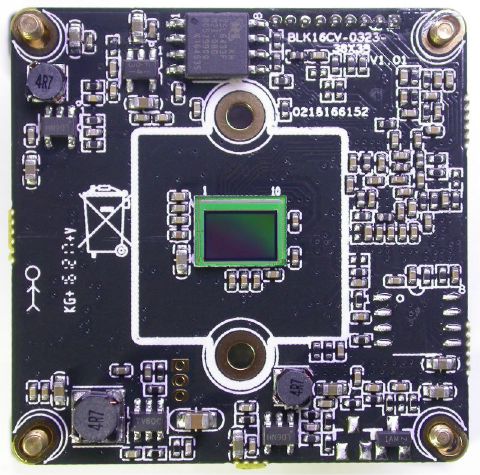

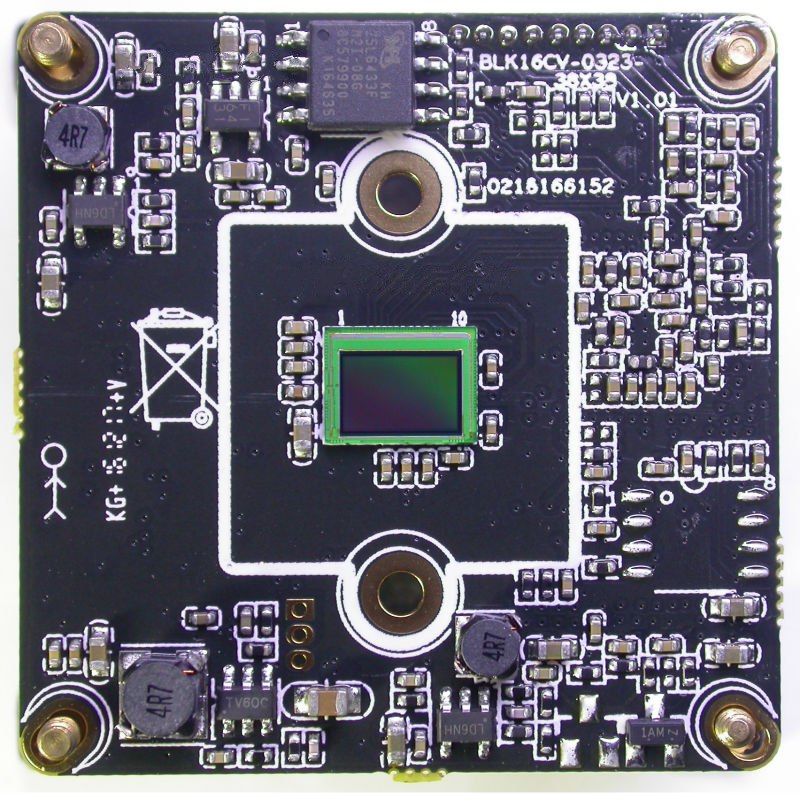

照片
文件

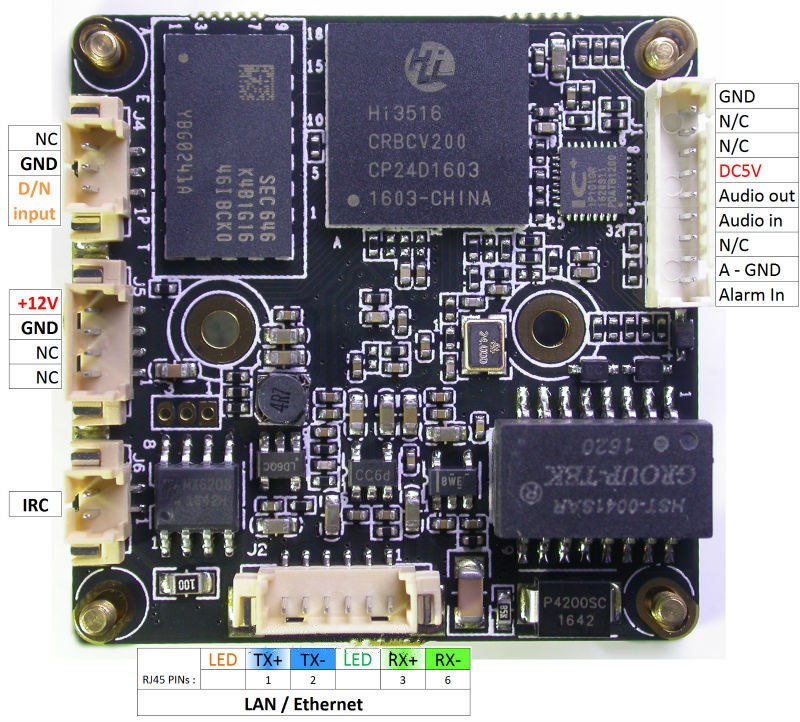

- pinout-2.jpg (引脚图, 161 KB)

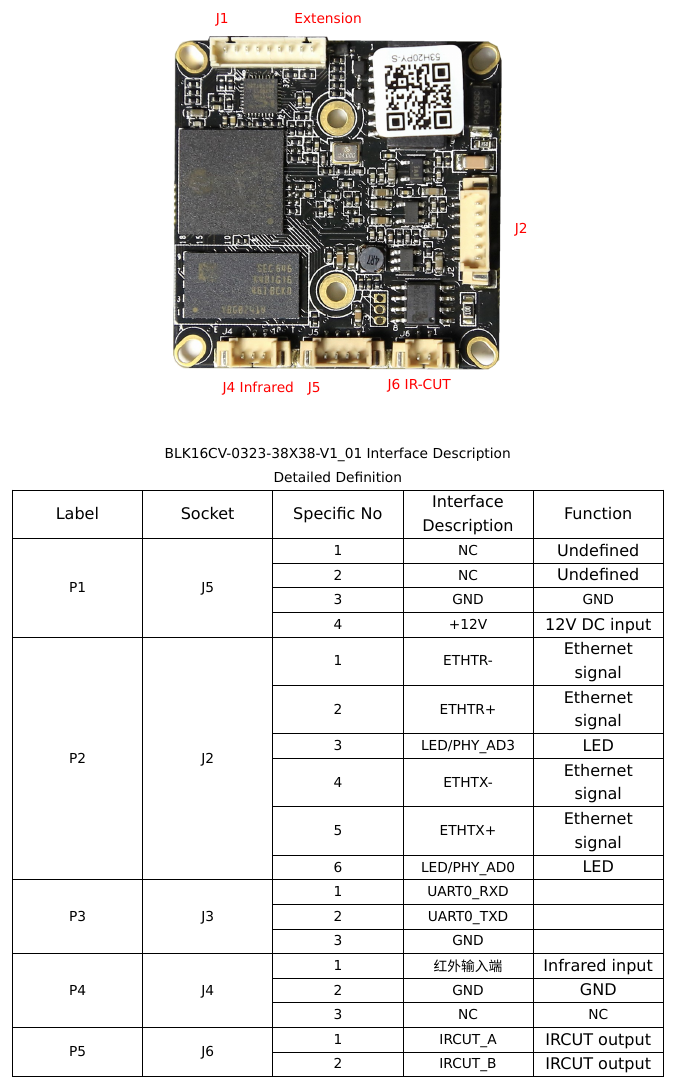

- IPG-53H20PY-S-pinout-1.png (引脚图, 302 KB)

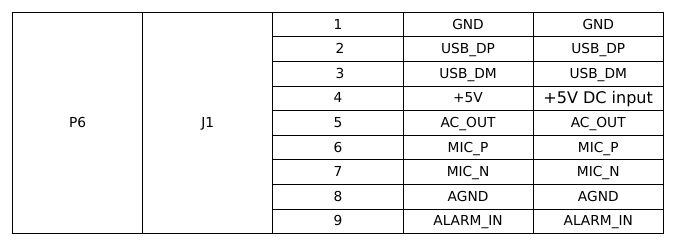

- IPG-53H20PY-S-pinout-2.png (引脚图, 18 KB)
- IPG-53H20PY-S-interface-en.docx (文档, 3.0 MB)
- IPG-53H20PY-S-interface-en.pdf (文档, 351 KB)
- IPG-53H20PY-S-interface-zh.docx (文档, 3.0 MB)
- IPG-53H20PY-S-interface-zh.pdf (文档, 368 KB)
